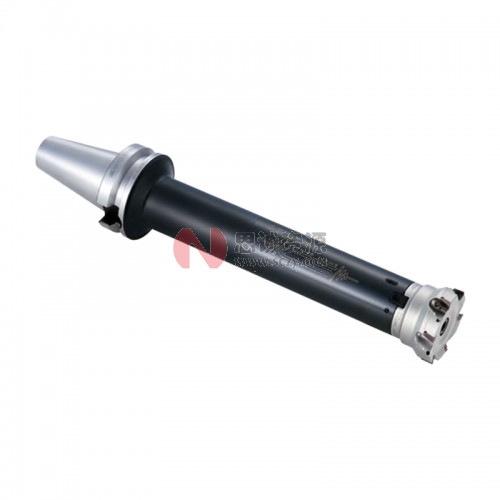

自营日本BIG H型面铣刀柄
产品亮点：内置防振机构的防振刀柄。独特的内部防振机构有效抑制振动。模块式结构，自由组合。
- 选配推荐
- 最新发布
产品详情
内置防振机构的防振刀柄。独特的内部防振机构有效抑制振动。模块式结构，自由组合。
内置防振机构的防振刀柄
独特的内部防振机构有效抑制振动。
模块式结构，自由组合。
[基础柄]
BIG-PLUS(BBT基础柄)在BIG-PLUS主轴和既有的BT主轴上均可使用
| BIG-PLUS BBT基础柄 型号 | φD1 | L | L1 | L2 | 质量 （kg） | 对应防振接杆 |
| BBT50-SDF36-47- 70 | 47 | 250 | 70 | 197 | 4.3 | FMH□□DP-47 |
| BBT50-SDF36-47-120 | 300 | 120 | 247 | 5.0 | ||
| BBT50-SDF36-47-170 | 350 | 170 | 297 | 5.6 | ||
| BBT50-SDF36-47-220 | 400 | 220 | 347 | 6.3 | ||
| BBT50-SDF36-60- 70 | 60 | 250 | 70 | 197 | 4.6 | FMH□□DP-60 |
| BBT50-SDF36-60-120 | 300 | 120 | 247 | 5.7 | ||
| BBT50-SDF36-60-170 | 350 | 170 | 297 | 6.7 | ||
| BBT50-SDF36-60-220 | 400 | 220 | 347 | 7.8 |

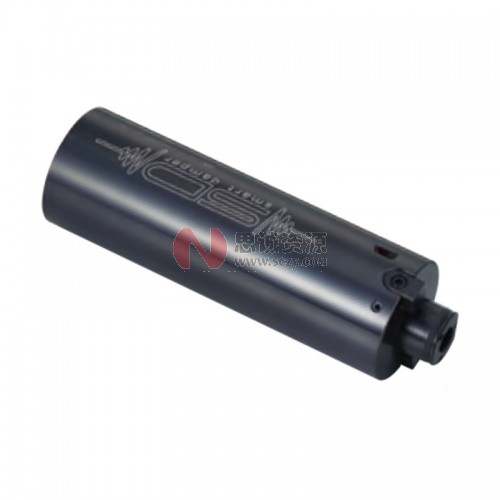

[防振接杆]
| 型 号 | φD | φD1 | L | L1 | L2 | W | G | 质量 （kg） | 钩式 扳手型号 | 最小法兰直径 φC |
| SDF36-FMH22DP-47-180 | 22 | 47 | 180 | 18 | 5 | 10 | M10 | 3.0 | FK45-50L | 36 |
| SDF36-FMH22DP-60-180 | 22 | 60 | 180 | 18 | 5 | 10 | M10 | 4.5 | FK58-62L | 49 |
| SDF36-FMH27DP-60-180 | 27 | 60 | 180 | 20 | 6 | 12 | M12 | 4.5 | 46 |
1.在基础柄上的安装方法请参阅使用说明书。
2.质量不包含刀盘。
3.附带钩式扳手、刀盘紧固螺栓。
4.附带的刀盘紧固螺栓不合适时，请参照A115的紧固螺栓表另外选择。
5.φC表示面铣刀柄刀盘安装面的最小直径。选择刀盘时，法兰面直径小于面铣刀柄最小法兰直径时，需格外注意。
