自营日本BIG CK镗刀系统粗镗用高刚性TW粗镗头

品　　牌
BIG(大昭和)
产品分类
镗刀刀柄
型　　号
TWN20-31CKB1
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情

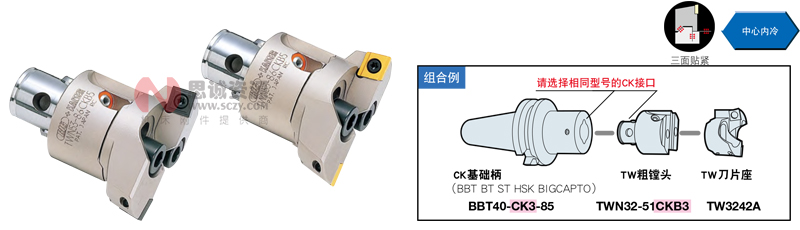

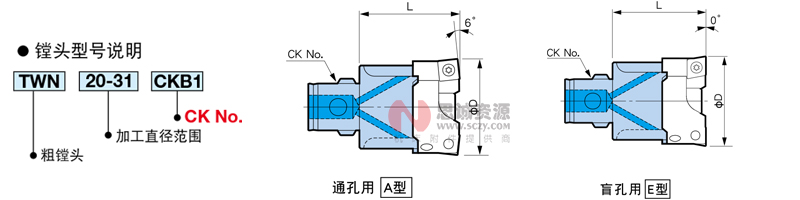

TW粗镗头（粗镗用高刚性型）





●通孔用A型（刀片的4个刀尖均可使用）
加工范围
φD		镗头型号对应基础柄 CK No.对应刀片座L对应紧固螺栓 组合（备用）对应垫圈 组合（备用）重量
（kg）
20 ～  26TWN 20-  31CKB1CK1TW2026A32.5TW20SSTW20BS0.06
25 ～  31TW2531A
25 ～  33TWN 25-  40CKB2CK2TW2533A35.5TW25SSTW25BS0.11
32 ～  40TW3240A0.12
32 ～  42TWN 32-  51CKB3CK3TW3242A40TW32SSTW32BS0.20
41 ～  51TW4151A0.22
41 ～  54TWN 41-  66CKB4CK4TW4154A47TW41SSTW41BS0.40
53 ～  66TW5366A0.43
53 ～  70TWN 53-  86CKB5CK5TW5370A57TW53SSTW53BS0.76
69 ～  86TW6986A0.83
68 ～  90TWN 68-110CKB6CK6TW6890A71TW68SSTW68BS1.6
88 ～ 110TW88110A1.7
98 ～ 126TWN  98-153CKB6CK6TW98126A71TW98SSTW98BS2.3
125 ～ 153TW125153A2.5
98 ～ 126TWN  98-153CKB7CK7TW98126A873.6
125 ～ 153TW125153A3.8
148 ～ 176TWN148-203CKB6CK6TW98126A71TW98SSTW98BS3.0
175 ～ 203TW125153A3.2
148 ～ 176TWN148-203CKB7CK7TW98126A1176.0
175 ～ 203TW125153A6.2

●盲孔用E型（对应锪面加工）
加工范围
φD		镗头型号对应基础柄 CK No.对应刀片座L对应紧固螺栓 组合（备用）对应垫圈 组合（备用）重量
（kg）
20 ～  26TWN  20-  31CKB1CK1TW2026E32.5TW20SSTW20BS0.06
25 ～  31TW2531E
25 ～  33TWN 25-  40CKB2CK2TW2533E35.5TW25SSTW25BS0.11
32 ～  40TW3240E0.12
32 ～  42TWN 32-  51CKB3CK3TW3242E40TW32SSTW32BS0.20
41 ～  51TW4151E0.22
41 ～  54TWN  41-  66CKB4CK4TW4154E47TW41SSTW41BS0.40
53 ～  66TW5366E0.43
53 ～  70TWN 53-  86CKB5CK5TW5370E57TW53SSTW53BS0.76
69 ～  86TW6986E0.83
68 ～  90TWN 68-110CKB6CK6TW6890E  ※71TW68SSTW68BS1.6
88 ～ 110TW88110E ※1.7
98 ～ 126TWN  98-153CKB6CK6TW98126E ※71TW98SSTW98BS2.3
125 ～ 153TW125153E※2.5
98 ～ 126TWN 98-153CKB7CK7TW98126E ※873.6
125 ～ 153TW125153E※3.8
148 ～ 176TWN148-203CKB6CK6TW98126E ※71TW98SSTW98BS3.0
175 ～ 203TW125153E※3.2
148 ～ 176TWN148-203CKB7CK7TW98126E ※1176.0
175 ～ 203TW125153E※6.2

1.  附带紧固螺栓、垫圈。

2.  表中的对应组合商品均不附带，请另行订购。

3.  不附带刀片座，请另行订购。

4.  不附带刀片，请另行订购。

5.  所有TW镗头均带内冷孔。

6.  加工范围为使用刀片SC06（刀尖半径R=0.4）和SC09、SC12 （刀尖半径R=0.8）时的值。

带※的刀片座型号备有长刃型。

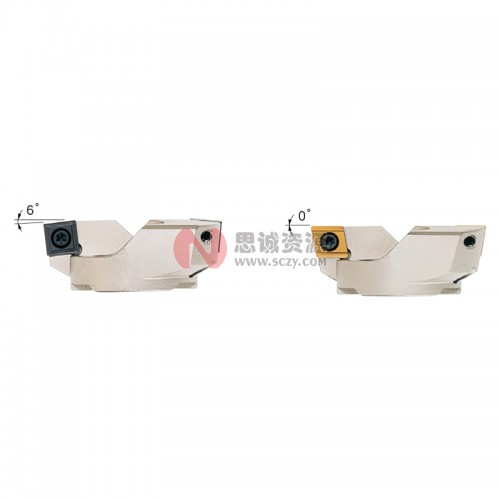

TW刀片座

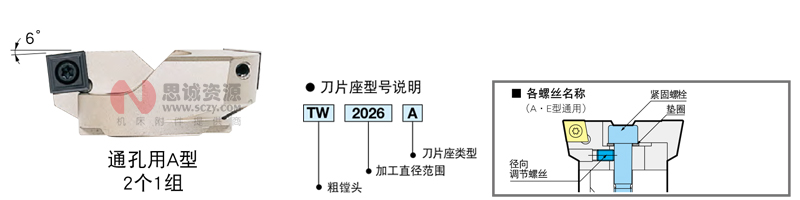

●通孔用A型（四角形刀片的4个刀尖均可使用）
刀片座型号
（2个1组）		对应镗头型号对应刀片对应刀片紧固 螺丝组合刀片座型号
（2个1组）		对应镗头型号对应刀片对应刀片紧固 螺丝组合
TW2026ATWN20-  31CKB1SC06S2.5S-T7TW5370ATWN 53- 86CKB5SC12S5S-T20
TW2531ATW6986A
TW2533ATWN25-  40CKB2TW6890ATWN 68-110CKB6
TW3240ATW88110A
TW3242ATWN32-  51CKB3SC09S4S- T15TW98126ATWN 98-153CKB6
TWN 98-153CKB7
TWN148-203CKB6
TWN148-203CKB7
TW4151A
TW4154ATWN41-  66CKB4TW125153A
TW5366A

 不可进行段差切削。

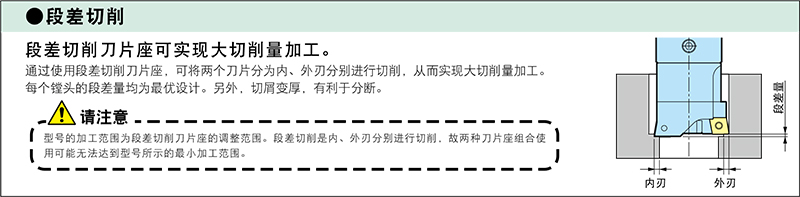

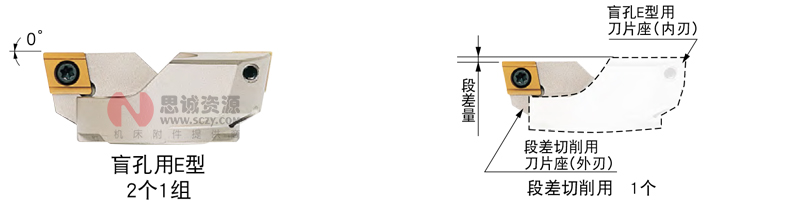

●盲孔用E型（80°菱形刀片的2个刀尖均可使用）                                                   ●段差切削用
刀片座型号
（2个1组）		对应镗头型号对应刀片对应刀片紧固 螺丝组合刀片座型号
（1个）		对应镗头型号对应刀片对应刀片紧固 螺丝组合
TW2026ETWN 20- 31CKB1CC06S2.5S-T7TW2026E-SCTWN 20- 31CKB1CC06S2.5S-T 7
TW2531ETW2531E-SC
TW2533ETWN 25- 40CKB2TW2533E-SCTWN 25- 40CKB2
TW3240ETW3240E-SC
TW3242ETWN 32- 51CKB3CC09S4S -T15TW3242E-SCTWN 32- 51CKB3CC09S4 S-T15
TW4151ETW4151E-SC
TW4154ETWN 41- 66CKB4TW4154E-SCTWN 41- 66CKB4
TW5366ETW5366E-SC
TW5370ETWN 53- 86CKB5CC12S5S-T20TW5370E-SCTWN 53- 86CKB5CC12S5 S-T20
TW6986ETW6986E-SC
TW6890ETWN 68-110CKB6CC12TW6890E-SCTWN 68-110CKB6CC12
TW6890ELCC16TW6890EL-SCCC16
TW88110ECC12TW88110E-SCCC12
TW88110ELCC16TW88110EL-SCCC16
TW98126ETWN 98-153CKB6
TWN 98-153CKB7
TWN148-203CKB6
TWN148-203CKB7		CC12TW98126E-SCTWN 98-153CKB6
TWN 98-153CKB7
TWN148-203CKB6
TWN148-203CKB7		CC12
TW98126ELCC16TW98126EL-SCCC16
TW125153ECC12TW125153E-SCCC12
TW125153ELCC16TW125153EL-SCCC16



1.  不附带刀片，请另行订购。



2.  平衡切削用刀片座2个为1组。

3.  请注意段差切削用刀片座是单个出售。

4.  刀片紧固螺丝组合（另售)含1把扳手和10个螺丝。

5.  TW98126、TW125153与不同的镗头配合使用时，加工范围会发生变化。

6.  EL型刀片座对应的刀片切削刃长度较长，不可使用30的基础柄。
