自营BIG大昭和 HSK F型美夹新倍比高精度弹簧夹头
产品亮点：BIG独特的高平衡性，高精度弹簧夹头系列。适用于小径钻头 铣刀的高速加工。
- 选配推荐
- 最新发布
产品详情
BIG 独特的高平衡性，高精度弹簧夹头系列。适用于小径钻头 铣刀的高速加工。

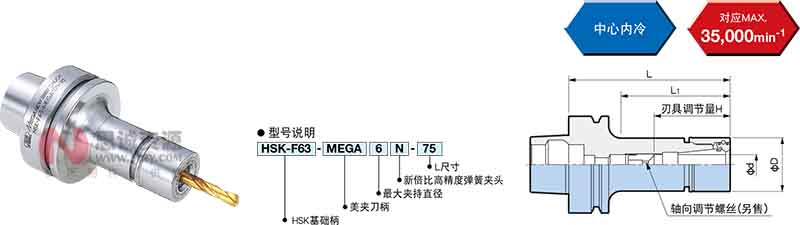

F型（DIN V 69893-6）
| 型号 | 夹持直径 φd | φD | L | L1 | 刃具调节量 H | 对应夹套 | 质量 （kg） |
| HSK-F63-MEGA6N-75 | 0.25 ～ 6 | 20 | 75 | 42 | 23 ～ 31 | NBC 6-□ | 0.7 |
| HSK-F63-MEGA6N-90 | 90 | 53 | 23 ～ 43 | 0.8 | |||
| HSK-F63-MEGA6N-105 | 105 | 69 | 0.8 | ||||
| HSK-F63-MEGA6N-135 | 135 | 99 | 0.9 | ||||
| HSK-F63-MEGA8N-75 | 0.5 ～ 8 | 25 | 75 | 43 | 26 ～ 38 | NBC 8-□ | 0.8 |
| HSK-F63-MEGA8N-90 | 90 | 54 | 26 ～ 45 | 0.9 | |||
| HSK-F63-MEGA8N-105 | 105 | 69 | 0.9 | ||||
| HSK-F63-MEGA8N-120 | 120 | 84 | 0.9 | ||||
| HSK-F63-MEGA8N-135 | 135 | 99 | 1.0 | ||||
| HSK-F63-MEGA8N-165 | 165 | 129 | 1.1 | ||||
| HSK-F63-MEGA10N-75※ | 1.5 ～ 10 | 30 | 75 | 43 | 48 | NBC10-□ | 0.9 |
| HSK-F63-MEGA10N-90 | 90 | 54 | 38 ～ 48 | 0.9 | |||
| HSK-F63-MEGA10N-105 | 105 | 69 | 1.0 | ||||
| HSK-F63-MEGA10N-120 | 120 | 84 | 1.1 | ||||
| HSK-F63-MEGA13N-75※ | 2.5 ～ 13 | 35 | 75 | 43 | 47 | NBC13-□ | 0.9 |
| HSK-F63-MEGA13N-90※ | 90 | 56 | 61 | 1.0 | |||
| HSK-F63-MEGA13N-105 | 105 | 71 | 44 ～ 53 | 1.1 | |||
| HSK-F63-MEGA13N-120 | 120 | 86 | 44 ～ 63 | 1.2 | |||
| HSK-F63-MEGA13N-165 | 165 | 131 | 1.6 | ||||
| HSK-F63-MEGA16N-75※ | 2.5 ～ 16 | 42 | 75 | 43 | 48 | NBC16-□ | 1.0 |
| HSK-F63-MEGA16N-90※ | 90 | 58 | 61 | 1.2 | |||
| HSK-F63-MEGA16N-105 | 105 | 73 | 48 ～ 56 | 1.3 | |||
| HSK-F63-MEGA20N-75※ | 2.5 ～ 20 | 46 | 75 | 45 | 51 | NBC20-□ | 1.1 |
| HSK-F63-MEGA20N-90※ | 90 | 60 | 61 | 1.3 | |||
| HSK-F63-MEGA20N-105 | 105 | 75 | 51 ～ 58 | 1.4 |

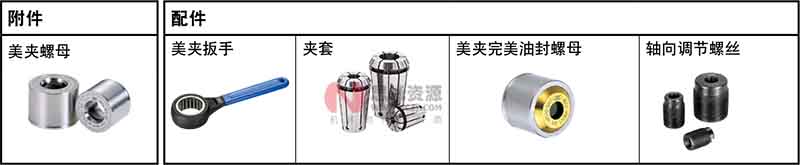

1. 附带螺母。轴向调节螺丝、夹套、扳手请另行订购。
2. 刃具调节量H是使用轴向调节螺丝时的调整量。
3. 带※的型号不能使用轴向调节螺丝。H的尺寸为最大刃具插入量。
4. 请注意: 使用时的转速受机床刚性和刃具平衡性的影响较大。
因此，请将机床转速从低速开始，缓慢调整至合适的转速。
5. 需要使用封堵螺栓时，请来电垂询。
