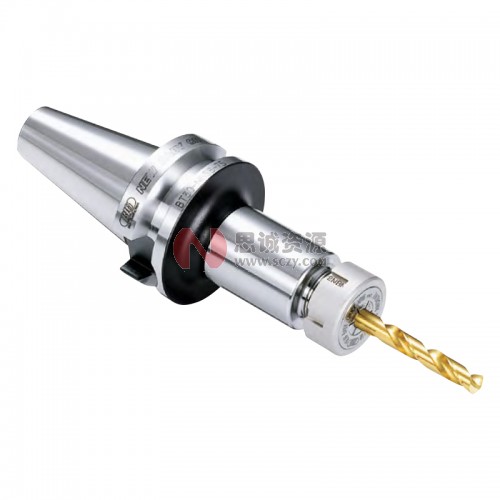

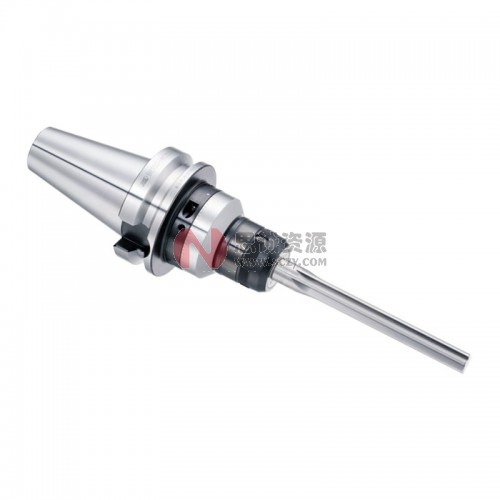

BIG大昭和 NRA 精度可调式RA刀柄图1BIG大昭和 NRA 精度可调式RA刀柄图2
￥待询价（提交订单10分钟内获取专属报价单）

自营BIG大昭和 NRA 精度可调式RA刀柄

产品亮点：具备跳动精度调节功能，结构简单且调节方便，能修正机床主轴因长年使用下降的跳动精度，助力实现刀尖 2μm 以下的跳动，还可稳定孔径尺寸、提高加工面光洁度并延长刃具寿命
品　　牌
BIG(大昭和)
产品分类
筒夹刀柄
型　　号
NRA
配送仓库
国内仓库
货　　期
预计15个工作日发货
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情

修正机床主轴由于长年使用而不断下降的跳动精度

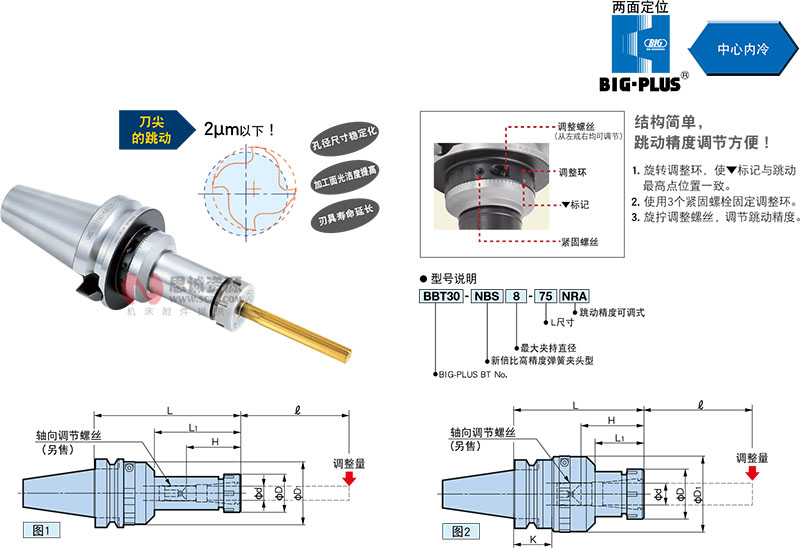

型号图φdφDφD1LL1KH对应 夹套调整量质量 (kg)
ℓ=50mmℓ=100mm
BBT30-NBS8-75NRA10.5 ～ 825457528一23 ～ 42NBC 8- □20μm31μm0.7
BBT30-NBS13-110NRA22.5 ～ 133558110343541 ～ 60NBC13- □18μm27μm1.4
BBT40-NBS8-90NRA10.5 ～ 825459037一23 ～ 42NBC 8- □22μm33μm1.3
BBT40-NBS13-90NRA12.5 ～ 1335589034一41 ～ 60NBC13- □18μm27μm1.6
BBT40-NBS13-135NRA1357925μm34μm1.9
BBT40-NBS20-120NRA22.5 ～ 204670120453548 ～ 65NBC20- □17μm25μm2.5
BBT40-NBS20-150NRA150654521μm29μm2.7
BBT50-NBS13-105NRA12.5 ～ 13355810538一41 ～ 60NBC13- □19μm28μm4.2
BBT50-NBS13-135NRA1356824μm33μm4.4
BBT50-NBS13-165NRA1659830μm39μm4.5
BBT50-NBS20-120NRA12.5 ～ 20467012048一48 ～ 65NBC20- □17μm25μm4.7
BBT50-NBS20-150NRA1507822μm30μm5.0

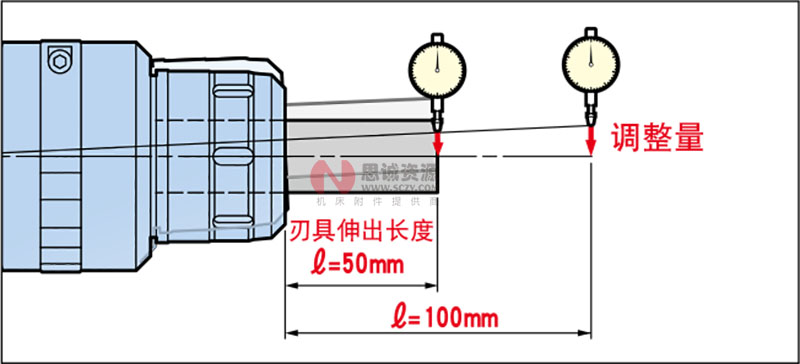

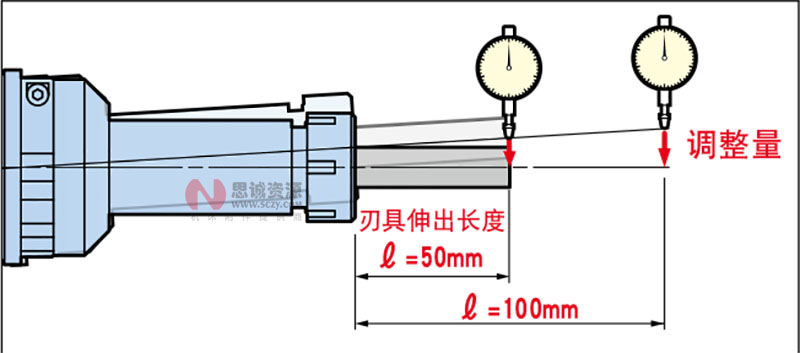

跳动调整量

调整量因刀柄的长度、刃具的伸出长度而异。请参考各尺寸表内关于刃具伸出长度为50mm、100mm时的最大调整量。最大调整量是指调整螺丝在容许扭矩下锁紧时的值。

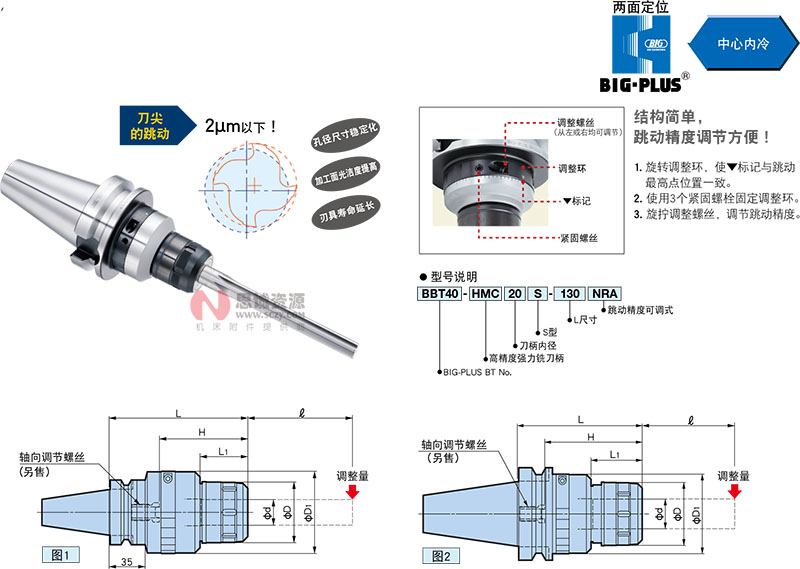

型号图φdφDφD1LL1HH max.最小刃具 夹持长调整量对应扳手质量 (kg)
ℓ=50mmℓ=100mm
BBT40-HMC20S-130NRA12050721304669 ～ 79854523μm33μmFK45-50L2.9
BBT40-HMC25S-135NRA2559801354675 ～ 85904521μm30μmFK58-62L3.5
BBT40-HMC32S-145NRA3268861455585 ～ 951055520μm28μmFK68-75L3.8
BBT50-HMC20S-125NRA22050721254669 ～ 79854523μm33μmFK45-50L5.2
BBT50-HMC25S-125NRA2559801254675 ～ 85904521μm30μmFK58-62L5.6
BBT50-HMC32S-135NRA3268861355585 ～ 951055520μm28μmFK68-75L6.0


跳动调整量


调整量因刀柄的长度、刃具的伸出长度而异。请参考各尺寸表内关于刃具伸出长度为50mm、100mm时的最大调整量。最大调整量是指调整螺丝在容许扭矩下锁紧时的值。

最新产品
客服 购物车
18个规格 点击查看
BIG大昭和 NRA 精度可调式RA刀柄

BIG大昭和 NRA 精度可调式RA刀柄

品牌：BIG(大昭和)

型号：NRA

  • 型号、货号：BBT30-NBS8-75NRA
    φd
    0.5～8
    φD
    25
    φD1
    45
    L
    75
    L1
    28
    H
    23～42
    质量(kg)
    0.7
    价格
    加购询价
    - +
  • 型号、货号：BBT30-NBS13-110NRA
    φd
    2.5～13
    φD
    35
    φD1
    58
    L
    110
    L1
    34
    H
    41～60
    质量(kg)
    1.4
    价格
    加购询价
    - +
  • 型号、货号：BBT40-NBS8-90NRA
    φd
    0.5～8
    φD
    25
    φD1
    45
    L
    90
    L1
    37
    H
    23～42
    质量(kg)
    1.3
    价格
    加购询价
    - +
  • 型号、货号：BBT40-NBS13-90NRA
    φd
    2.5～13
    φD
    35
    φD1
    58
    L
    90
    L1
    34
    H
    41～60
    质量(kg)
    1.6
    价格
    加购询价
    - +
  • 型号、货号：BBT40-NBS13-135NRA
    φd
    2.5～13
    φD
    35
    φD1
    58
    L
    135
    L1
    79
    H
    41～60
    质量(kg)
    1.9
    价格
    加购询价
    - +
  • 型号、货号：BBT40-NBS20-120NRA
    φd
    2.5～20
    φD
    46
    φD1
    70
    L
    120
    L1
    45
    H
    48～65
    质量(kg)
    2.5
    价格
    加购询价
    - +
  • 型号、货号：BBT40-NBS20-150NRA
    φd
    2.5～20
    φD
    46
    φD1
    70
    L
    150
    L1
    65
    H
    48～65
    质量(kg)
    2.7
    价格
    加购询价
    - +
  • 型号、货号：BBT50-NBS13-105NRA
    φd
    2.5～13
    φD
    35
    φD1
    58
    L
    105
    L1
    38
    H
    41～60
    质量(kg)
    4.2
    价格
    加购询价
    - +
  • 型号、货号：BBT50-NBS13-135NRA
    φd
    2.5～13
    φD
    35
    φD1
    58
    L
    135
    L1
    68
    H
    41～60
    质量(kg)
    4.4
    价格
    加购询价
    - +
  • 型号、货号：BBT50-NBS13-165NRA
    φd
    2.5～13
    φD
    35
    φD1
    58
    L
    165
    L1
    98
    H
    41～60
    质量(kg)
    4.5
    价格
    加购询价
    - +
  • 型号、货号：BBT50-NBS20-120NRA
    φd
    2.5～20
    φD
    46
    φD1
    70
    L
    120
    L1
    48
    H
    48～65
    质量(kg)
    4.7
    价格
    加购询价
    - +
  • 型号、货号：BBT50-NBS20-150NRA
    φd
    2.5～20
    φD
    46
    φD1
    70
    L
    150
    L1
    78
    H
    48～65
    质量(kg)
    5
    价格
    加购询价
    - +
  • 型号、货号：BBT40-HMC20S-130NRA
    φd
    20
    φD
    50
    φD1
    72
    L
    130
    L1
    46
    H
    69～79
    质量(kg)
    2.9
    价格
    加购询价
    - +
  • 型号、货号：BBT40-HMC25S-135NRA
    φd
    25
    φD
    59
    φD1
    80
    L
    135
    L1
    46
    H
    75～85
    质量(kg)
    3.5
    价格
    加购询价
    - +
  • 型号、货号：BBT40-HMC32S-145NRA
    φd
    32
    φD
    68
    φD1
    86
    L
    145
    L1
    55
    H
    85～95
    质量(kg)
    3.8
    价格
    加购询价
    - +
  • 型号、货号：BBT50-HMC20S-125NRA
    φd
    20
    φD
    50
    φD1
    72
    L
    125
    L1
    46
    H
    69～79
    质量(kg)
    5.2
    价格
    加购询价
    - +
  • 型号、货号：BBT50-HMC25S-125NRA
    φd
    25
    φD
    59
    φD1
    80
    L
    125
    L1
    46
    H
    75～85
    质量(kg)
    5.6
    价格
    加购询价
    - +
  • 型号、货号：BBT50-HMC32S-135NRA
    φd
    32
    φD
    68
    φD1
    86
    L
    135
    L1
    55
    H
    85～95
    质量(kg)
    6
    价格
    加购询价
    - +
