磨床精加工分类详解与不同工艺适用工件类型

磨床精加工是机械制造中用于改善工件尺寸精度、形状精度和表面质量的重要加工环节。根据加工表面、磨削方式、砂轮运动形式以及工件结构不同，磨床精加工可以划分为平面磨削、外圆磨削、内圆磨削、无心磨削、成形磨削等多种工艺类型。不同磨削方式对应的机床结构、砂轮规格、装夹方式和加工参数存在差异，实际选择时需要结合工件材料、尺寸、精度要求及批量进行判断。

一、磨床精加工分类主要依据哪些工艺特征

磨床精加工分类并不是单纯按照设备名称划分，而是与磨削对象和加工方式密切相关。常见分类依据包括工件加工表面、砂轮与工件之间的相对运动、工件定位方式以及生产工艺要求。

按照加工表面划分，可以分为平面磨削、外圆磨削、内圆磨削和成形磨削等。平面磨削主要处理平面及台阶面，外圆磨削针对轴类零件外圆、圆锥面等表面，内圆磨削主要加工孔的内表面，成形磨削则依靠特定砂轮轮廓或成形修整方式获得复杂轮廓。

按照工件支承方式划分，还可以区分有心磨削和无心磨削。有心磨削通常需要顶尖、卡盘或其他定位方式支撑工件，无心磨削则利用砂轮、导轮和托板共同完成工件的支承与旋转，适合轴类、套类等回转体零件的连续加工。

二、平面磨削适合哪些工件精加工

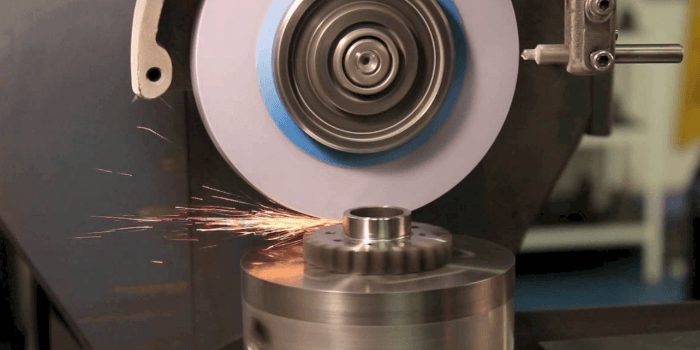

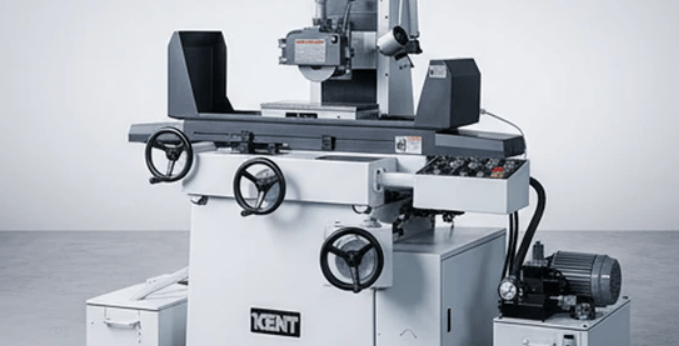

平面磨削是磨床精加工中应用较广的一类工艺，主要用于加工工件的平面、端面、台阶面以及部分成形平面。常见设备包括平面磨床，砂轮可以采用圆周磨削或端面磨削方式，具体结构与设备设计有关。

平面磨削特别适合模具零件、机械底座、导轨零件、量具零件、垫板以及各种具有基准平面的金属工件。对于经过铣削、刨削或其他粗精加工后仍需要提高平面度、尺寸精度和表面粗糙度的零件，平面磨削具有较好的工艺适应性。

精加工阶段通常需要降低磨削深度并控制进给量，使砂轮保持稳定切削状态。普通精磨的磨削深度通常处于较小范围，具体数值需要结合工件材料、砂轮粒度、砂轮硬度、机床刚性以及冷却条件确定。对平面度和表面粗糙度要求较高的工件，还需要合理安排光磨行程，减少进给变化造成的表面纹路。

三、外圆磨削适合轴类工件精加工

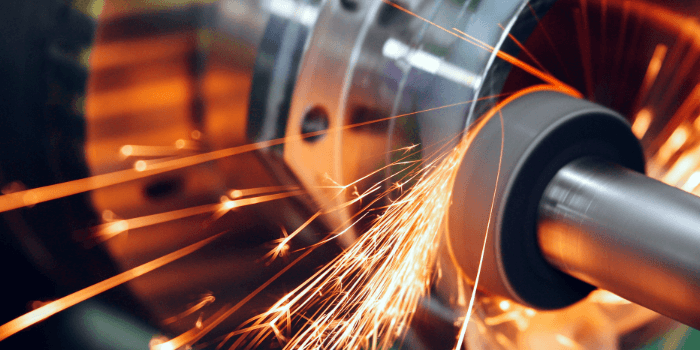

外圆磨削主要用于轴类零件外圆表面的精加工，也可以加工圆锥面、轴肩以及部分成形外轮廓。工件通常通过顶尖、卡盘或其他夹持结构进行定位，砂轮高速旋转并与工件形成相对运动，从而去除极少量余量。

常见加工对象包括传动轴、主轴、齿轮轴、活塞杆、轴套外圆以及精密机械零部件。对于轴类零件而言，外圆磨削不仅关系到外径尺寸，还会影响圆度、圆柱度、同轴度以及表面粗糙度等指标。

外圆磨削需要特别关注工件刚性。细长轴在磨削过程中容易受到磨削力影响产生弯曲变形，导致中部尺寸与两端尺寸出现差异。针对这类工件，可以采用中心架辅助支承，并通过合理控制磨削深度、纵向进给速度和工件转速降低变形风险。

当外圆尺寸精度要求进入较高等级时，磨床的主轴回转精度、导轨运动精度、砂轮修整状态以及工件定位精度都会直接影响最终加工结果。实际生产中不能只关注砂轮参数，还需要对机床热稳定性和装夹基准进行同步控制。

四、内圆磨削主要用于孔类工件精加工

内圆磨削是针对工件内孔表面进行精加工的磨削方式，常用于轴承座孔、套筒孔、齿轮内孔、液压元件孔以及精密机械结构中的定位孔和配合孔。

内圆磨削的特点是砂轮直径通常受到孔径限制，需要使用尺寸较小的磨头进入工件内部。砂轮直径、磨削长度、孔径尺寸和孔深之间需要保持合理关系，否则容易造成砂轮刚性不足、振动增加或排屑困难。

孔类零件的精加工不仅需要控制孔径尺寸，还需要关注圆度、圆柱度、孔轴线直线度以及与外圆或端面的相互位置精度。对于深孔加工，还需要重点控制磨削液进入磨削区域的能力，并避免磨屑在孔内聚集。

内圆磨削适合已经完成外形加工、需要获得稳定内孔尺寸和表面质量的工件。若孔径较小、孔深较大，工艺人员需要综合评估磨头尺寸、砂轮线速度、磨削余量和机床主轴结构，不能简单套用外圆磨削参数。

五、无心磨削适合批量轴类零件连续加工

无心磨削属于典型的无心加工方式，工件不需要通过顶尖或卡盘进行轴向中心定位，而是放置在砂轮、导轮和托板形成的支承区域内。砂轮承担主要磨削作用，导轮控制工件旋转及轴向运动。

无心磨削适合圆柱销、轴套、滚子、活塞销以及其他外圆回转体零件。当工件规格相对统一且生产批量较大时，无心磨削可以减少传统装夹和找正环节，提高连续加工效率。

无心磨削又可根据工件轴向运动方式分为贯穿磨削、切入磨削等工艺形式。贯穿磨削适合外径基本连续的长条形圆柱工件，切入磨削则更适合带有轴肩、台阶或局部需要磨削的零件。

该工艺对导轮倾角、托板高度、砂轮修整状态和工件中心位置较为敏感。工件中心高度变化可能影响圆度和尺寸稳定性，导轮调整不合理还可能造成工件轴向运动异常。因此，无心磨削的精加工质量与设备调试状态密切相关。

六、成形磨削适合复杂轮廓和高精度型面工件

成形磨削是利用经过专门修整的砂轮或特定运动轨迹加工复杂轮廓的一类精加工工艺。与普通平面或外圆磨削相比，成形磨削更加重视砂轮工作面的轮廓精度。

模具零件、冲压模具、成形刀具、导轨型面以及具有特殊曲线轮廓的机械零件，都可能采用成形磨削。加工过程中，砂轮轮廓直接或间接决定工件最终型面，因此砂轮修整精度是影响加工质量的重要因素。

成形磨削通常要求机床具有较好的运动精度和刚性。对于复杂型面，工艺人员需要根据工件材料和轮廓特点确定磨削余量，并合理安排粗磨、半精磨和精磨工序。一次性去除过多余量容易增加磨削热和砂轮负荷，不利于保持型面精度。

七、螺纹磨削适用于精密螺纹工件

螺纹磨削主要用于加工精密螺纹、丝杠、螺纹量规以及对螺距、牙型和尺寸精度要求较高的零件。该工艺通常是在螺纹已经完成前期加工后，通过磨削进一步控制螺纹几何精度和表面质量。

精密丝杠属于典型应用对象。螺纹磨削不仅需要控制螺纹外径或中径，还涉及螺距误差、牙型误差、导程误差等指标。机床传动链精度、砂轮修整精度以及工件热变形都会影响最终结果。

螺纹磨削对设备、砂轮和工艺控制要求较高，通常不作为普通零件的常规精加工手段。只有当螺纹功能、尺寸精度或配合要求达到一定水平时，才有必要采用专门的螺纹磨削工艺。

八、不同磨床精加工分类对应的工件类型

从实际生产选型来看，磨床精加工分类与工件结构具有较强的对应关系。平面类工件通常优先考虑平面磨削，轴类外圆则主要采用外圆磨削，大批量圆柱类零件可以考虑无心磨削，精密孔则需要根据孔径、孔深和精度要求选择内圆磨削。

工件尺寸也是工艺选择的重要因素。大型机械基础件通常需要考虑机床工作台尺寸、砂轮规格以及设备承载能力；小型精密零件则更加关注主轴回转精度、进给分辨能力和热稳定性。

工件材料同样会影响磨削方式。例如淬硬钢常采用磨削作为精加工手段，硬质合金、陶瓷等难加工材料则需要选择适配的磨料、砂轮结合剂和冷却方式。不同材料的导热性能和磨削特性存在明显差异，不能直接采用相同的砂轮和切削参数。

九、磨床精加工参数如何根据工况进行调整

磨削参数通常包括砂轮线速度、工件速度、磨削深度、纵向进给量和横向进给量等。砂轮线速度需要按照砂轮制造商规定的安全工作速度使用，不能仅根据机床主轴最高转速进行设定。

精加工阶段通常采用较小的磨削深度，使单次切削负荷降低。磨削余量较大时，应通过粗磨、半精磨和精磨分配余量，而不是依靠一次精磨完成全部材料去除。

冷却液流量和喷射位置也会影响磨削质量。磨削区域会产生大量热量，如果冷却液不能有效进入接触区，可能导致工件热变形、烧伤或表面组织异常。对于高精度加工，冷却系统需要保持清洁、稳定，并合理控制过滤精度。

砂轮修整周期需要结合工件材料、磨削负荷和表面质量变化确定。砂轮工作面堵塞后，磨粒切削能力下降，可能出现磨削力增加、工件温升升高和表面粗糙度恶化等现象。及时修整可以恢复砂轮锋利状态和几何精度。

十、磨床精加工如何控制尺寸与表面质量

磨削精度不仅由磨床自身精度决定，还受到工件装夹、砂轮状态、冷却系统和环境温度等因素共同影响。加工前需要检查工件定位基准，确认夹具、顶尖和工作台状态稳定，避免装夹误差直接带入精加工结果。

尺寸控制可以采用过程测量与终检相结合的方式。对于批量生产，应根据加工节拍设置合理的测量频次，并关注尺寸变化趋势。当连续加工过程中尺寸逐渐向某一方向偏移时，需要检查砂轮磨损、修整量、机床热伸长以及冷却状态，而不是简单修改补偿值。

表面粗糙度通常与砂轮粒度、砂轮硬度、磨削参数、修整方式和冷却条件有关。需要注意的是，表面粗糙度数值较低并不意味着所有精度指标都得到保证，圆度、圆柱度、直线度和位置精度仍需要采用相应测量方法进行验证。

十一、磨床精加工分类选择时需要注意的问题

选择磨削工艺时，应先明确工件需要加工的表面和最终技术要求，再确定设备类型与工艺路线。单纯依据工件名称选择磨床容易出现设备适用范围与实际加工要求不匹配的问题。

对于尺寸精度要求较高的工件，需要重点检查磨床主轴系统、进给系统和工作台运动精度。对于长轴、薄壁套筒等刚性较弱的零件，还需要考虑磨削力引起的弹性变形和热变形。

批量生产则需要重点评估加工节拍、自动上下料方式、砂轮修整频率和过程检测方式。无心磨削适合具有稳定外圆结构的批量零件，而复杂型面或多品种小批量零件通常更需要关注设备调整灵活性和工装适应能力。

以下是您可能还关注的问题与解答：

Q：磨床精加工主要有哪些分类？

A：常见磨床精加工包括平面磨削、外圆磨削、内圆磨削、无心磨削、成形磨削和螺纹磨削等。具体分类需要根据加工表面、工件结构和精度要求确定。

Q：轴类零件外圆精加工应该选择哪种磨削方式？

A：普通轴类零件通常采用外圆磨削，大批量且外形连续的圆柱类零件可以采用无心磨削。细长轴需要重点考虑工件刚性和磨削变形，必要时增加中心架辅助支承。

Q：磨床精加工能达到什么精度？

A：磨削通常用于尺寸精度和表面质量要求较高的加工环节，但实际能够达到的精度取决于磨床精度、工件材料、砂轮状态、装夹方式、磨削参数、温度控制和测量条件，不能脱离具体工况给出统一精度数值。

Q：平面磨削和外圆磨削有什么区别？

A：平面磨削主要加工平面、端面和台阶面，外圆磨削主要加工轴类零件的外圆和圆锥面。两者在机床结构、工件定位方式、砂轮运动形式以及工艺参数方面均存在区别。

Q：磨削加工为什么需要控制冷却液？

A：磨削过程中砂轮与工件接触区域会产生明显热量。稳定的冷却液供给有助于降低磨削温度、减少热变形，并改善磨屑排出条件。高精度磨削还需要关注冷却液清洁度和过滤状态。

磨床精加工分类的核心区别在于加工对象和磨削运动方式。平面磨削适合平面类零件，外圆磨削适合轴类外圆，内圆磨削针对精密孔，无心磨削适合批量回转体零件，成形磨削则用于复杂轮廓加工。实际制定工艺路线时，需要将工件结构、材料、尺寸精度、形状精度、表面粗糙度、生产批量以及设备能力结合起来判断，使磨削方式与实际工况保持匹配。
