磨床加工范围界定与典型工件表面精度保障方法

磨床的加工范围主要集中在各种工件的精密表面加工，通过砂轮高速旋转产生磨削作用，对已经完成粗加工或半精加工的工件进行尺寸修整、形状修正和表面质量改善。与车床、铣床相比，磨床通常承担精加工环节，适合处理外圆、内孔、平面、端面以及部分成形表面。不同磨床的结构和磨削方式存在差异，加工范围也各有侧重。

在实际生产中，磨床并不是只能加工高硬度材料，也不是所有工件都需要采用磨削。经过淬火、渗碳等热处理后的钢件通常具有较高硬度，采用磨削可以减少硬车削难以稳定控制的尺寸和形位误差；铸铁、合金钢、不锈钢、硬质合金以及部分有色金属，也可以根据材料特性选择相应磨削工艺。判断磨床加工范围，需要从工件表面类型、材料、尺寸精度、形位公差、表面粗糙度和生产批量等方面综合分析。

一、磨床的加工范围主要包括哪些表面

磨床最典型的加工范围包括外圆、内孔和平面。外圆磨床主要加工轴类零件的外圆、轴肩和端面等表面，内圆磨床用于孔的内圆表面加工，平面磨床则主要承担平面、台阶面以及部分端面的精密加工。无心磨床采用工件无中心夹持方式，适合连续加工具有回转特征的圆柱类零件。

外圆磨削常用于轴承轴颈、齿轮轴轴颈、液压杆、主轴、套筒外圆等零件。加工过程中，工件可以通过顶尖、卡盘或其他夹持方式定位，砂轮沿工件轴向进给，对外圆表面进行磨削。对于长度较大的轴类零件，还需要根据工件长径比考虑中心架支撑，以降低加工过程中的振动和挠曲。

内圆磨削主要针对孔径、圆度、圆柱度和表面粗糙度有较高要求的孔类表面。常见工件包括轴承座孔、齿轮内孔、套筒孔和精密配合孔。内圆磨削时砂轮直径受到孔径限制，砂轮轴刚性、悬伸长度、砂轮线速度以及冷却条件都会对加工稳定性产生影响。

平面磨削主要用于加工平板、模具零件、导轨部件、精密垫板和机械结构件的平面。除了尺寸精度之外，平面度和平行度也是评价加工质量的重要指标。对于两平面存在平行度要求的零件，需要结合装夹方式、工件基准以及磨削余量进行工艺设计。

二、不同类型磨床的加工范围有什么区别

外圆磨床的主要加工对象是轴类、套类和其他具有旋转外圆表面的零件。其加工能力通常由最大磨削直径、最大工件长度、顶尖距、砂轮尺寸和砂轮主轴功率等参数共同决定。选择设备时不能只看最大磨削直径，还需要确认工件长度、轴肩位置和砂轮与夹具之间是否存在干涉。

内圆磨床主要针对孔类零件进行精加工。其核心加工范围通常与最小磨孔直径、最大磨孔直径、最大磨削深度以及砂轮轴规格有关。小孔磨削对砂轮尺寸和主轴结构要求较高，孔深较大时还需要关注砂轮轴悬伸造成的刚性下降。

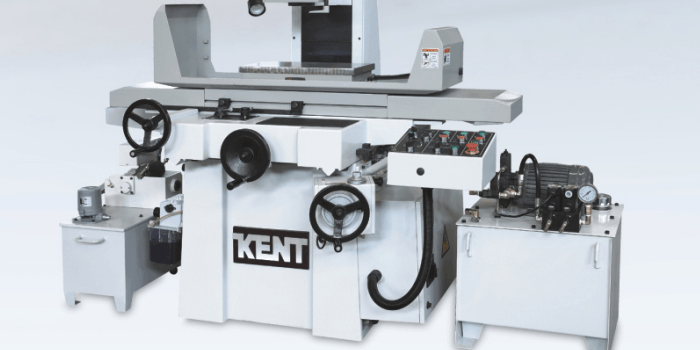

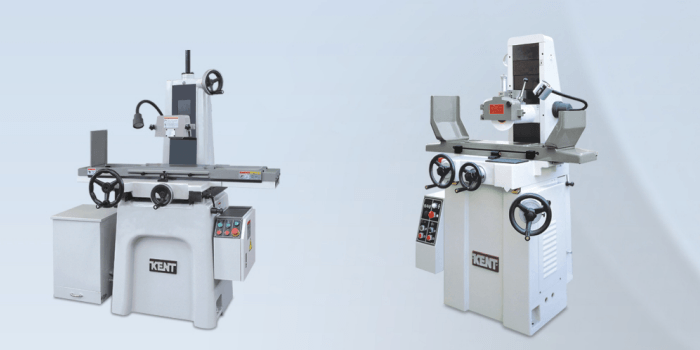

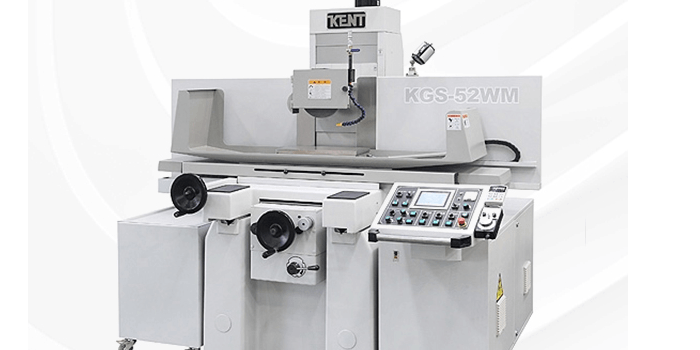

平面磨床的加工范围主要由工作台尺寸、最大磨削长度、最大磨削宽度和磨削高度决定。对于较大的板类工件，需要确认工作台承载能力、磁性工作台尺寸以及砂轮有效加工区域。对于较薄工件，则要重点考虑磁吸变形和磨削热造成的尺寸变化。

无心磨床主要用于圆柱类零件的外圆加工。贯穿磨削适合长度较大的直轴、销轴、滚子等零件，切入磨削则适合带台阶或局部需要磨削的工件。无心磨削的优势在于可以实现连续送料，但对于存在复杂基准关系、需要严格控制轴向位置的零件，需要采用其他定位方式或磨削设备。

工具磨床和成形磨床则具有更加明确的专用加工范围，可以用于刀具刃口、成形面以及特定轮廓表面的精密磨削。部分数控成形磨床还可以根据程序完成复杂曲面的磨削，但设备成本、工装配置和工艺准备要求通常也会相应提高。

三、磨床可以加工哪些常见材料

磨床加工材料范围与砂轮磨料、结合剂、磨削参数和冷却条件密切相关。常见机械制造材料包括普通碳钢、合金结构钢、轴承钢、工具钢、不锈钢、铸铁以及部分硬质材料。经过热处理后的钢件通常是磨削加工的重要应用对象。

高硬度钢件采用传统车削或铣削加工时，刀具磨损和切削力可能明显增加。磨削利用大量磨粒进行微量切削，可以在较小单次切深下逐步去除材料，因此适合热处理后零件的精加工。不过磨削并非简单追求高硬度材料加工，砂轮选择需要与工件材料硬度、韧性以及磨削方式相匹配。

不锈钢具有一定韧性和加工硬化倾向，磨削时容易产生热量。如果冷却不足或磨削参数不合理，可能出现烧伤、表面组织变化和砂轮堵塞等问题。加工这类材料时，需要合理选择砂轮磨料、粒度和结合剂，并保持良好的冷却与排屑条件。

铸铁材料也可以采用磨削加工，但石墨组织会影响磨屑形态和砂轮工作状态。实际生产中需要根据铸铁牌号、工件硬度和表面要求选择砂轮，并控制砂轮修整频率。

硬质合金、陶瓷等高硬度材料通常需要采用金刚石或立方氮化硼等适合的磨料。磨料选择并非只由材料硬度决定，还需要考虑化学稳定性、磨削温度和砂轮结合剂特性。

四、磨床加工精度通常可以达到什么水平

磨削通常用于精加工阶段，其加工精度受到机床本体精度、砂轮状态、工件材料、装夹方式、热变形以及磨削参数等多项因素影响。普通精密磨削中，工件尺寸精度达到微米级并不罕见，但具体能够达到的公差范围必须结合设备型号、工艺条件和零件结构确定，不能将某一个固定数值作为所有磨床的统一标准。

对于轴类零件，圆度和圆柱度通常是磨削质量的重要评价指标。如果工件存在较大的车削余量、热处理变形或装夹偏差，仅依靠精磨工序也难以直接获得稳定的高精度结果。合理的工艺路线应在前道工序控制形状误差，为磨削留下均匀且适当的加工余量。

表面粗糙度方面，磨削通常可以获得比普通车削更加细致的表面。常规磨削后的表面粗糙度可以达到数微米甚至更低的轮廓高度范围，精密磨削条件下还可以进一步降低。但最终表面粗糙度与砂轮粒度、砂轮修整、切削速度、工件速度、进给量和冷却状态密切相关。

需要注意的是，表面粗糙度降低并不代表尺寸精度和形位精度自然提高。砂轮修整不合理可能导致表面纹路异常，机床导轨或主轴存在误差则可能造成圆度、圆柱度等形位误差。因此，磨床加工质量应采用尺寸、形状、位置和表面粗糙度等多个指标综合评价。

五、磨床加工范围与工件尺寸有什么关系

磨床选型首先需要确认工件最大尺寸。外圆磨床需要关注最大磨削直径和最大工件长度，平面磨床需要关注工作台尺寸以及磨削高度，内圆磨床需要关注孔径范围和磨削深度。这些参数直接决定设备能否覆盖实际产品。

轴类工件如果直径较小但长度较大，需要特别关注机床中心距和工件支撑条件。长轴在磨削过程中容易出现挠曲，如果工件中部没有合理支撑，砂轮与工件之间的接触状态可能发生变化，导致尺寸和圆柱度出现波动。

大直径工件则需要关注砂轮尺寸、主轴功率以及机床刚性。较大的磨削接触面积可能带来更大的磨削力和热量，设备刚性不足时容易产生振动。选择设备时，需要让工件尺寸、砂轮规格和机床承载能力保持合理匹配。

薄壁套筒属于另一类特殊工况。工件壁厚较小时，装夹力可能使工件产生弹性变形，松开夹具后尺寸发生回弹。加工这类零件时，除了确认磨床加工范围，还需要合理选择定位方式和装夹力，并通过多次轻磨逐步达到尺寸要求。

六、磨削加工如何保障典型工件表面精度

轴类零件的精度控制重点包括外径尺寸、圆度、圆柱度、同轴度和表面粗糙度。工艺上通常采用粗车、热处理、半精车和精磨等路线，使磨床主要承担精加工余量。磨削余量需要根据工件尺寸、热处理变形和前道加工状态合理确定，余量过大容易增加磨削热，余量过小则可能无法完全修正前道工序误差。

孔类零件需要重点控制孔径、圆度、圆柱度和孔轴线位置。内圆磨削时，砂轮轴刚性直接影响孔的形状精度。对于深孔，还要关注砂轮轴悬伸和冷却液进入磨削区域的能力，避免由于刚性不足或散热不良造成孔形误差。

平面类零件主要控制平面度、平行度、尺寸精度和表面粗糙度。装夹时应保证工件基准面与工作台保持稳定接触，磨削过程中避免局部切深过大。对于薄板零件，需要特别关注磁力吸附和磨削热造成的变形。

高硬度轴承零件通常需要采用精磨工艺控制尺寸和形位精度。加工时应保持砂轮锋利状态，并根据砂轮工作状态及时修整。冷却液需要充分到达磨削区，减少磨削热积累，防止工件表面出现烧伤或组织变化。

七、砂轮参数对磨床加工范围和精度有什么影响

砂轮并不是磨床的通用耗材，不同工件材料和加工方式需要选择不同的砂轮。砂轮主要涉及磨料、粒度、硬度、组织和结合剂等参数。磨料承担实际切削作用，粒度影响磨削表面和材料去除特征，硬度则影响磨粒脱落和砂轮自锐能力。

对于普通钢和合金钢，氧化铝类磨料应用较为广泛；对于硬质合金等高硬度材料，金刚石磨料具有较好的适用性；立方氮化硼则常用于淬硬钢等材料的高效磨削。具体选择仍需要结合工件材料、磨削速度、冷却方式和设备条件确定。

砂轮粒度较粗时，材料去除能力通常较强，适合较大的磨削余量；粒度较细时，更有利于获得较细的表面纹理，但磨削效率和散热条件也需要综合考虑。精加工阶段不能简单通过更换细粒度砂轮解决所有问题，砂轮修整质量和磨削参数同样重要。

砂轮修整是保障磨削稳定性的重要环节。砂轮使用一段时间后，磨粒会出现钝化、堵塞或工作面形貌变化，需要通过修整恢复有效切削状态。修整量、修整速度和修整器状态都会影响砂轮表面结构，从而进一步影响工件尺寸和表面质量。

八、磨床加工过程中如何控制磨削热

磨削属于高速微量切削过程，虽然单颗磨粒去除的材料量很小，但磨削区域单位面积内存在大量磨粒同时参与切削和摩擦，容易形成较高的局部热流密度。磨削热控制不好，可能引起工件热变形，严重时还可能出现磨削烧伤。

冷却液的作用不仅是降低温度，还包括润滑、冲洗磨屑和改善磨削区工作状态。冷却液流量、喷嘴位置和喷射方向需要与砂轮旋转方向以及磨削区域匹配。如果冷却液没有有效进入接触区域，即使使用较大流量，也不一定能够获得理想冷却效果。

磨削参数同样影响热量。磨削深度增加后，材料去除量和磨削力通常会上升，热负荷也可能增加。精加工阶段可以采用较小切深和合理进给，并通过多次磨削逐步达到目标尺寸。对于热敏感材料，还需要结合工件温度变化控制测量时机。

精密轴类零件磨削完成后，不宜在工件温度明显高于环境温度时立即依据单次测量结果判断最终尺寸。工件冷却后可能产生尺寸变化，因此精密加工现场通常需要结合恒温条件、冷却时间和测量规范控制尺寸判断。

九、如何根据加工对象选择合适的磨床

加工轴类外圆时，可以优先考虑外圆磨床或无心磨床。需要严格控制轴线位置和轴颈之间的尺寸关系时，外圆磨床通常更加方便；对于大批量圆柱销、滚子等结构规则的零件，无心磨床具有连续加工优势。

加工内孔时，应根据孔径、孔深、工件结构和精度要求选择内圆磨床。对于小孔，需要重点考察砂轮轴尺寸和刚性；对于深孔，则需要重点关注砂轮轴悬伸、冷却和排屑条件。

加工大面积平面时，平面磨床更适合承担主要精加工任务。选择设备时应结合工件长度、宽度、高度和重量确定工作台规格，同时确认磁性工作台或其他夹具能否稳定固定工件。

对于复杂轮廓和成形表面，需要根据加工对象考虑成形磨床、工具磨床或数控磨床。设备虽然能够通过数控程序实现复杂轨迹控制，但工艺参数、砂轮修整和检测方案也会更加复杂。

十、磨床加工范围判断不能只看设备规格

机床样本中的最大加工尺寸代表设备理论加工能力，并不等同于所有尺寸范围都适合进行高精度加工。实际生产中还需要考虑工件装夹方式、砂轮尺寸、砂轮轴位置、冷却液喷射空间以及操作安全距离。

例如某台外圆磨床的最大磨削直径能够覆盖工件尺寸，但如果工件存在较大的轴肩，砂轮可能无法进入需要加工的区域。这种情况下需要进一步确认砂轮尺寸、砂轮修整器位置和机床内部干涉情况。

同样，平面磨床的工作台尺寸足够大，也不代表所有大型薄板工件都能够稳定加工。工件重量、吸附力、变形程度和磨削热都会影响最终精度。因此，设备规格只能作为加工范围判断的基础，还需要结合具体工件进行工艺验证。

以下是您可能还关注的问题与解答：

Q：磨床主要加工什么零件？

A：磨床主要用于机械零件的精加工，常见对象包括轴类、套筒、齿轮、轴承零件、模具零件、精密平板以及各种具有高精度外圆、内孔和平面要求的工件。具体加工对象取决于磨床类型。

Q：磨床可以加工外圆吗？

A：可以。外圆磨床和无心磨床都可以加工外圆。外圆磨床适合需要控制轴向定位、轴肩和形位公差的轴类零件，无心磨床更适合结构规则且批量较大的圆柱类工件。

Q：磨床可以加工内孔吗？

A：可以。内圆磨床主要用于内孔精加工，可控制孔径尺寸、圆度、圆柱度和表面粗糙度。具体加工能力需要根据孔径、孔深以及砂轮轴规格确定。

Q：磨床加工精度一般是多少？

A：磨床通常用于微米级精密加工，但实际加工精度没有统一固定值。机床精度、砂轮状态、工件材料、装夹方式、磨削参数、冷却条件和环境温度都会影响最终结果，应根据具体设备和工件要求进行工艺验证。

Q：磨床能加工淬火后的工件吗？

A：可以。淬硬钢是磨削加工较常见的材料之一。热处理后的工件硬度提高，普通切削加工难度增加，而磨削可以通过磨粒切削完成精加工。加工时需要选择适合的砂轮，并重点控制磨削热和工件烧伤风险。

Q：磨床能不能加工铝合金？

A：可以，但需要根据铝合金材料特性选择合适砂轮和磨削参数。铝合金具有较好的塑性，磨削过程中可能出现砂轮堵塞等问题，需要关注砂轮自锐性、修整和冷却条件。

磨床的加工范围覆盖外圆、内孔、平面以及部分成形表面，具体能力由机床类型、加工尺寸、砂轮配置和工艺条件共同决定。外圆磨床适合轴类外圆精加工，内圆磨床主要承担孔类精加工，平面磨床适合高精度平面加工，无心磨床则适合规则圆柱类零件的连续加工。实际生产中，磨床主要承担精加工任务，需要通过合理的前道加工余量、砂轮选择、修整工艺、磨削参数和冷却措施共同保障尺寸精度、形位精度及表面质量。判断磨床加工范围时，应以具体工件图纸和工艺要求为依据，而不能只根据机床名义规格进行判断。
