卡尺误差的主要来源是什么？测量精度改善的技巧与方法

2026-05-14 11:0800

卡尺作为机械制造、质量检验中最常用的长度测量工具之一，其测量精度直接影响产品合格判定与工艺控制。然而在实际使用中，即使是一把合格的卡尺，也可能因多种因素导致测量结果出现偏差。深入理解卡尺误差的主要来源，并掌握相应的改善技巧，是确保测量数据可靠性的关键。将系统解析误差成因及提升精度的有效方法。

一、卡尺误差的主要来源

1. 仪器自身结构与制造误差

• 主尺与游标刻线对齐误差：游标卡尺的精度依赖于主尺与副尺（游标）刻线的精确配合。若制造过程中存在刻线间距偏差（如0.02mm精度卡尺要求副尺50格对应主尺49mm），将直接导致系统性读数误差。
• 测量面磨损或变形：长期使用后，量爪测量面可能出现凹坑、划痕或“张口”现象（上下量爪不平行），造成接触点偏移，尤其在测量小尺寸时误差显著放大。
• 尺身弯曲或基面不平：尺身受外力撞击或存放不当产生微弯，会改变游标移动轨迹，影响示值重复性。

2. 使用操作引入的人为误差

• 测力不均：卡尺无定压装置，操作者施加的夹紧力过大会使弹性部件变形，过小则导致接触不良。理想测力应控制在3～6N之间，且保持稳定。
• 视差误差：读数时视线未垂直于刻度面，尤其在模拟式游标卡尺上，易造成0.02～0.05mm的误判。
• 测量位置不当：未在量爪全长范围内均匀接触工件，或用刀口形量爪测量平面时仅靠尖端接触，均会引入几何误差。

3. 环境与被测对象因素

• 温度差异：卡尺（通常为不锈钢，热膨胀系数约11.5×10⁻⁶/℃）与工件材料（如铝为23×10⁻⁶/℃）温差1℃，在100mm长度上可产生1～2μm误差。车间温度波动或手握卡尺时间过长均会引发热漂移。
• 工件表面状态：油污、毛刺、氧化皮或粗糙表面会阻碍量爪完全贴合，导致虚假读数。
• 阿贝误差：卡尺测量轴与读数轴不重合（违反阿贝原则），当量爪存在微小角度偏转时，会产生附加位移误差，尤其在测量深度或内径时更为明显。

二、测量精度改善的实用技巧与方法

1. 规范操作流程，消除人为偏差

• 采用“轻推-回拉”法确认接触：轻轻推动游标使量爪贴合工件，再轻微回拉感受阻力一致，避免过压。

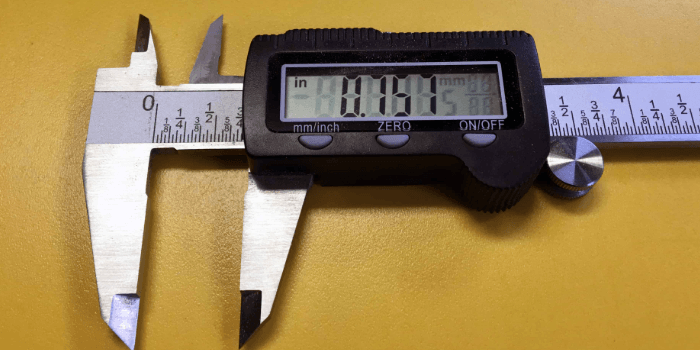

• 读数时保持视线垂直，数字卡尺优先选用带背光液晶屏型号；模拟卡尺可借助放大镜辅助读数。
• 测量内径或深度时，确保量爪完全伸入并摆动找最大/最小值，锁定后再读数。

2. 定期校准与维护保养

• 按JJG 30-2012《通用卡尺检定规程》要求，**A类使用环境（精密车间）每3个月校准一次，B类（普通车间）每6个月一次**。校准使用高等级量块（如00级或K级），覆盖全量程多点检测。
• 清洁后在滑动部位滴1～2滴专用仪表油，避免使用机油以防吸附铁屑。
• 存放于干燥恒温箱，避免与磁性工具混放，防止游标卡滞。

3. 环境控制与测量策略优化

• 在20±2℃恒温室内进行高精度测量，工件与卡尺同温放置≥2小时。
• 对薄壁、细长等易变形工件，采用三点支撑或专用夹具，减少自重影响。
• 同一尺寸多次测量取平均值（建议3～5次），剔除异常值后计算结果。

4. 选型匹配与技术升级

• 高精度场合（IT7级以上）优先选用数显卡尺（分辨率0.01mm）或带微调装置的游标卡尺，减少读数误差。
• 测量深孔或窄槽时，选用带延长杆或特殊量爪的专用卡尺，降低阿贝误差。
• 对批量检测任务，可结合气动量仪或光学比较仪进行首末件验证，提升整体可靠性。
