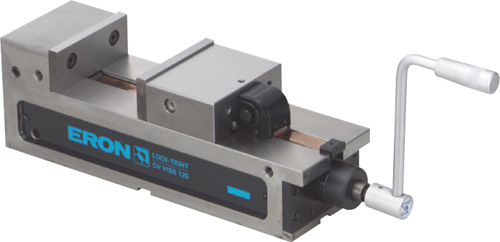

自营ERON-NABEYA雅朗液压内置式精密平口钳LTCV-100H

产品亮点：ERON-NABEYA雅朗机械式精密平口钳具有高强度、高精度的特点，是机械加工的好帮手。

品　　牌: ERON(雅朗)

产品分类: 精密平口钳

型　　号: LTCV-100H

配送仓库: 国内仓库

货　　期

服务保障: 发票保障

支付方式: 支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区

选配推荐
最新发布

产品详情

ERON-NABEYA雅朗机械式精密平口钳具有高强度、高精度的特点，是机械加工的好帮手。
ERON-NABEYA雅朗精密油压平口钳具有高强度、高精度的特点，是机械加工的好帮手。

考虑周到的倾心设计。

追求操作性的便利功能。

附件:

标准导位块(2个1组)

适用槽宽18mm･･･1组

标准安装夹具套装（2组1套）

适用T型槽宽18mm･･･2套

手柄･･･1根、吊具･･･1套

图片参数

ERON-NABEYA雅朗精密平口钳应用视频

ERON-NABEYA雅朗精密平口钳结构视频

结构特点

●只要型号相同，并排配置精度均在0.01以内。（全品标准并排配置规格）

●采用卷绕式切屑罩，可防止切屑进入底座。

●采用防上浮机构，可防止工件上浮。

●精度优于原JIS 0级。

●滑动面采用火焰淬火(HRC45)，耐磨损性优异。

●底座为可锻铸铁制，夹紧时不会发生弯曲、损坏。

●底座与固定钳身采用一体化结构，确保了高刚性。

●与同级别的平口钳相比，具有近2倍的钳口张开度，可夹紧大型工件。

●钳口高度大，高工件也可牢靠夹紧。

●配备有压力补充机构，可作为压力降低时的应急措施，不会影响正常运行。

●采用切屑吹出机构，进入底座的切削液及细小切屑也可从吹孔排出。

●机械式在固定钳口侧也可进行手柄操作，而LTCV-TH可在液压内置式的固定钳口侧进行手柄操作。

由于固定钳口侧距作业人员近，工件装拆距离短，因此可缩短设置时间、减轻作业人员的负担。

●SJ型(LTCV-S,SH)将标准型(LTCV,LTCV-H)钳口更换成为台阶型钳口。

精密平口钳

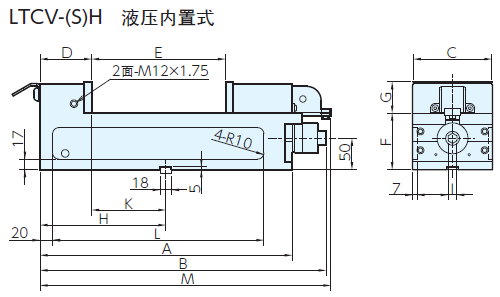

尺寸表

型号	A	B	C	D	E	F	G	H		J	K	L	M	N	O	P	Q	R
LTCV-100(S)H	338	393	102	82	0-145	90	45	170	14	50	88	286	394.6	8-145	0-137	40	84	88
LTCV-125(S)H	401	456	125	82	0-210	90	50	200	14	50	118	349	459.6	8-210	0-202	45	114	118
LTCV-160(S)H	504	559	160	82	0-300	100	60	250	14	58	168	452	559.6	10-296	0-286	54	161	166
LTCV-200(S)H	634	689	200	82	0-410	100	70	275	14	58	193	564	693.6	10-406	0-396	64	186	191

规格型号

订货号	型号	钳口宽度	钳口高度	最大钳口张开度	标准导位块宽度	夹紧力kN	重量kg	价格(RMB)
70118	LTCV100H	102	45	145	18	30	21	立即询价
70119	LTCV125H	125	50	210	18	30	30	立即询价
70120	LTCV160H	160	60	300	18	30	50	立即询价
80870	LTCV200H	200	70	410	18	30	69	立即询价

并排配置规格

订购并排配置品(无论配置多少台，A、B的误差均可调整在0.01以内)
只要尺寸相同，无论多少台，全品均并排配置。无需并排配置费用。

◆初次订购时
只要尺寸相同，全品均并排配置，请订购所需数量。

◆追加订购时
只要尺寸相同，全品均并排配置，请订购所需数量的与现有产品相同型号的平口钳。

精度标准

编号	检查项目(每100mm)标准	原JIS标准 (0级）	NABEYA 标准值
1	底座底面与钳口滑动面的平行度	0.015	0.01
2	钳口与钳口滑动面的垂直度	0.03	0.015
3	底座底面的T型槽导向片与钳口夹紧面的垂直度	0.015	0.015
4	夹紧后试块顶面与底座底面的平行度	0.02	0.015
5	夹紧后试块顶面的上浮	0.03	0.015
