产品详情
夹紧装置滑块用于夹持表面已经进行铣削，磨削，钻孔 工件支撑用于不同高度的工件定位。
EROWA夹具ER-015998 F挡块

ER-015998 F挡块

规格：硬质钢，包括用于联接的T形块。

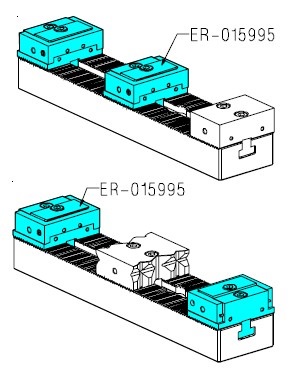

应用：EROWA模块化虎钳系统中的硬爪。

安装：用所提供的T形块装于底座320或220上。


应用：

夹紧装置滑块用于夹持表面已经进行铣削，磨削，钻孔
工件支撑用于不同高度的工件定位。
N支撑用于较低高度夹持工件(最小2.0mm)。

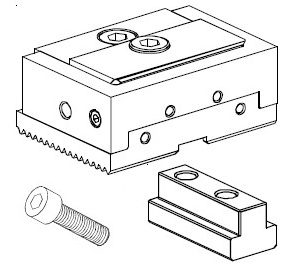

产品包装清单：
1x夹紧装置滑块
1x楔式导块
1x内六角螺钉M8x30

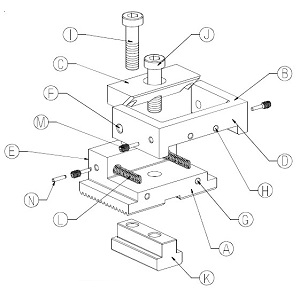

部件描述：
A)底座
B)滑块
C) 楔式夹紧块.
D)夹紧面
E)止动面
F)侧向止动螺孔
G)支撑块螺孔
H)N支撑螺孔
I)固定螺钉
J)锁紧/固定螺钉
K)楔式导块
L)拉伸弹簧
M)弹簧螺钉
N)滑块止动销

应用：
夹紧装置滑块用于夹持表面已经进行铣削，磨削，钻孔工件支撑用于不同高度的工件定位。

N支撑用于较低高度夹持工件(最小2.0mm)。

为保证安全及夹紧过程精密度，需使用扭力扳手拧紧螺丝。

螺钉(I)所需最大扭矩：

M8  40nm



技术参数：

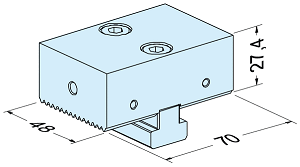

尺寸：

48*70*27.4

齿间距：3mm

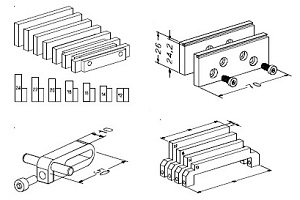

选件：

支撑块套装，偏置式（1套7个）ER-016274

夹紧装置N支撑块1对，用于较矮工件)ER-015880

夹紧装置支撑套装,偏置式 1套4个  ER-024681

夹紧装置挡块侧面止动 ER-015870

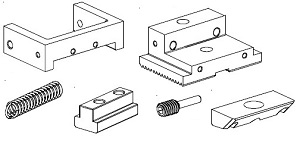

备件：

滑块 015743

底座 015742

弹簧螺栓 015747

夹持楔 015744

拉伸弹簧 015308

楔式导块 016881

 维护保养：

 对夹持楔与滑块接触面以及锁紧螺栓(J)的螺孔进行定期润滑，以达到理想夹紧力，使用后清洁，上油后进行存放。保持清洁增长使用寿命！

1、大部分EROWA工具系统都是由硬质和防腐蚀钢材制造的。当使用在线切割机床上时，为了保持产品的防腐蚀性能，请务必遵守下列维护保养说明。

2、由于电流的传导作用，要确保导轨和工件载体之间稳固接触。和机床台面之间的稳固接触也是必须的；这将通过合适的电缆连接得以保证。请参照机床操作说明书。

3、特别需要注意水的传导性。错误的传导性能不仅会影响您线切割机床的加工性能，而且会破坏工夹具的防腐蚀性能。

     请确认传导值在5mS至20mS之间。电介质的pH值不要低于5.5 ；理想值可达7。请同时参照机床操作

4、为了保持工夹具的工作性能和防腐蚀性，请必须每周一次清除工夹具各零部件上的放电残渣

5、若工夹具用于多班次加工使用，工夹具的清洗和保养工作，应在线切割机床的导丝操作间隙进行。
