自营ER-008842 摆动式虎钳 0-100 UnoSet
产品亮点：ER-008842 摆动式虎钳0 - 100 UnoSet
- 选配推荐
- 最新发布
产品详情

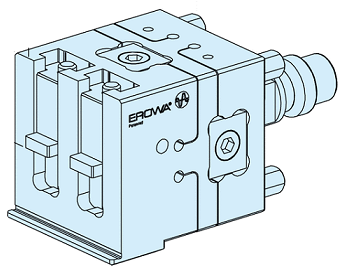

ER-008842 摆动式虎钳0 - 100 UnoSet
EROWA夹具摆动式虎钳ER-008842
技术参数
夹持范围0-100mm
ER-003839短型夹爪(夹紧突出部分在下端)0-25mm
ER-003839短型夹爪(夹紧突出部分在上端)25-50mm
ER-003838中型夹爪50-75mm
ER-003840长型夹爪75-100mm

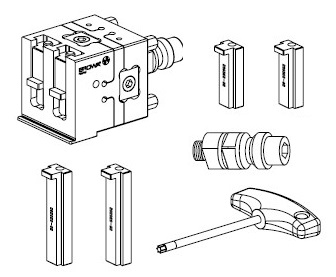

产品包装清单
1 x 摆动虎钳0-100
1 x 成对夹爪50-75
1 x 成对夹爪75-100
1 x 夹紧拉钉
1 x 螺丝刀30ER-027576

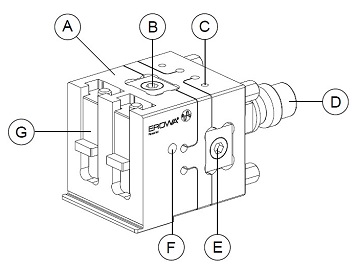

部件描述
A) 摆动虎钳0-100
B) 角度调节螺钉
C) 连接芯片固定器(ER-018346, 选件)的M6螺孔
D) 夹紧拉钉
E) 角度调节螺钉
F) 连接止动块(ER-015870, 选件)的M6螺孔
G) 夹爪(ER-003839)
技术参数
夹持范围0-100mm
ER-003839短型夹爪(夹紧突出部分在下端)0-25mm
ER-003839短型夹爪(夹紧突出部分在上端)25-50mm
ER-003838中型夹爪50-75mm
ER-003840长型夹爪75-100mm
重要：
可以最大6Nm的力拧紧各个夹爪。
最大载重：5kg
注意：
安装：

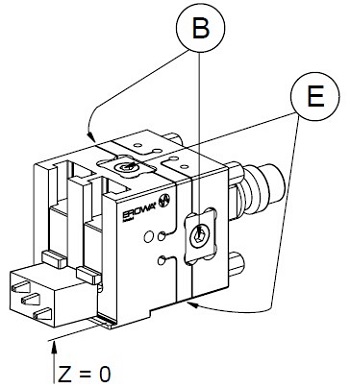

在角度调节螺钉(B或E)的帮助下，夹持工件并调整角度位置。
设定过程：
拧松所有的角度调节螺钉 (B和E)。用测量表检查工件位置。
用角度调节螺钉(B或E)校正位置误差。
技术参数：

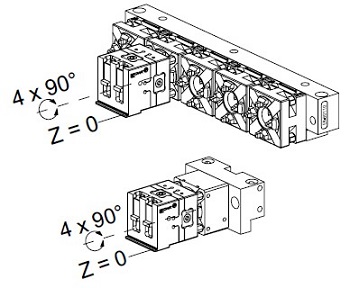

摆动虎钳能在5头横梁上或ITS 50接口/卡盘上夹紧。
转位：每次90°。
在5头横梁上可将Z=0高度设为固定值，并根据要求，在ITS50的接口/卡盘上进行设置。
注意：
1、使用对向的角度调节螺钉(B 和 E) 可进行位置校正。
注意：

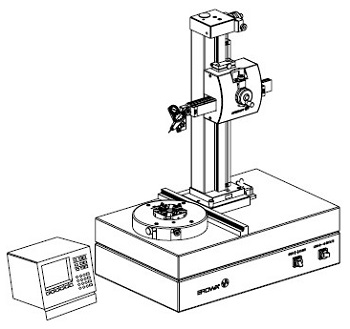

摆动虎钳适用于ITS测量和预调站。
工件夹在摆动虎钳上并且进行校正和检查。

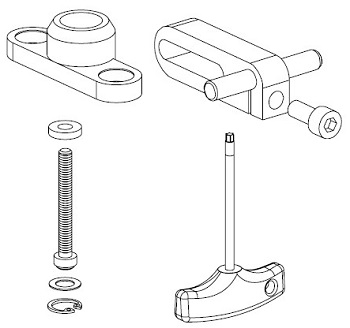

选件：
ER-018346芯片固定器
ER-015870止动块，可调
ER-048285修理套装UnoSet /可替换转轴
EROWA夹具摆动式虎钳ER-008842
ER-008842 摆动式虎钳0 - 100 UnoSet
夹持：范围0 – 100 mm。
最大伸长量：工件100mm高时40mm。
最大负载：5kg。
规格：工件两轴可调。包括三套夹爪。
技术参数
夹持范围0-100mm
ER-003839短型夹爪(夹紧突出部分在下端)0-25mm
ER-003839短型夹爪(夹紧突出部分在上端)25-50mm
ER-003838中型夹爪50-75mm
ER-003840长型夹爪75-100mm
产品包装清单
1 x 摆动虎钳0-100
1 x 成对夹爪50-75
1 x 成对夹爪75-100
1 x 夹紧拉钉
1 x 螺丝刀30ER-027576
部件描述
A) 摆动虎钳0-100
B) 角度调节螺钉
C) 连接芯片固定器(ER-018346, 选件)的M6螺孔
D) 夹紧拉钉
E) 角度调节螺钉
F) 连接止动块(ER-015870, 选件)的M6螺孔
G) 夹爪(ER-003839)
技术参数
夹持范围0-100mm
ER-003839短型夹爪(夹紧突出部分在下端)0-25mm
ER-003839短型夹爪(夹紧突出部分在上端)25-50mm
ER-003838中型夹爪50-75mm
ER-003840长型夹爪75-100mm
重要：
可以最大6Nm的力拧紧各个夹爪。
最大载重：5kg
2轴上的角度校正：最多 0.25°
注意：

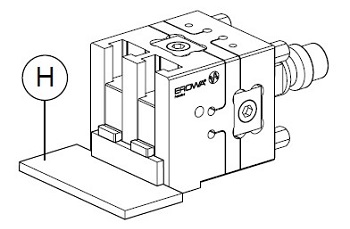

如果工件厚度少于12mm，把一个垫块(H)放在工件和夹爪间。
在角度调节螺钉(B或E)的帮助下，夹持工件并调整角度位置。
设定过程：
拧松所有的角度调节螺钉 (B和E)。用测量表检查工件位置。
用角度调节螺钉(B或E)校正位置误差。
通过拧对向的角度调整螺钉，把摆动虎钳安装在正确的位置。
技术参数：
摆动虎钳能在5头横梁上或ITS 50接口/卡盘上夹紧。
转位：每次90°。
在5头横梁上可将Z=0高度设为固定值，并根据要求，在ITS50的接口/卡盘上进行设置。
注意：
1、使用对向的角度调节螺钉(B 和 E) 可进行位置校正。
2、任何通过螺钉(E)进行的校正，都会引起Z轴移动。
注意：
摆动虎钳适用于ITS测量和预调站。
工件夹在摆动虎钳上并且进行校正和检查。
获得的测量值能作为线切割机床的初始座标。
ER-018346芯片固定器
ER-015870止动块，可调
ER-048285修理套装UnoSet /可替换转轴
维护保养
1、大部分EROWA工具系统都是由硬质和防腐蚀钢材制造的。当使用在线切割机床上时，为了保持产品的防腐蚀性能，请务必遵守下列维护保养说明。
2、由于电流的传导作用，要确保导轨和工件载体之间稳固接触。和机床台面之间的稳固接触也是必须的；这将通过合适的电缆连接得以保证。请参照机床操作说明书。
3、特别需要注意水的传导性。错误的传导性能不仅会影响您线切割机床的加工性能，而且会破坏工夹具的防腐蚀性能。请确认传导值在5mS至20mS之间。电介质的pH值不要低于5.5 ；理想值可达7。请同时参照机床操作
4、为了保持工夹具的工作性能和防腐蚀性，请必须每周一次清除工夹具各零部件上的放电残渣
5、若工夹具用于多班次加工使用，工夹具的清洗和保养工作，应在线切割机床的导丝操作间隙进行。
