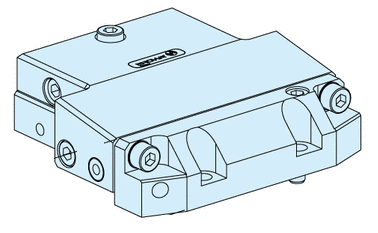

自营ER-030923 3D摆动式夹头PalletSet W

规格：用于自动和手动装载的摆动头。使用G定位片，以增加耐用性。

应用：是万能虎钳方形块，框架托板，虎钳和横梁托板等所有其它夹持元件的基础。

注意：X，Y，Z轴可调。

更新：细长的线型规格，在高度上缩减15mm，使切割丝能更好的进入下导丝嘴。


技术参数
外形尺寸：130 x 140 x 48.8 mm
重复定位精度：0,002 mm
自动化可行性：OK
高度：48.8 mm
最大载重：15 Kg

---

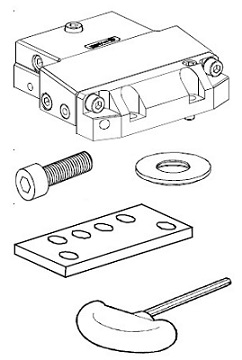

装箱清单
1 x 3D摆动式夹头
2 xM8×30沉头螺栓
2 x 弹簧垫圈，轻，小
1 x 垫片
1 x 内六角扳手

---

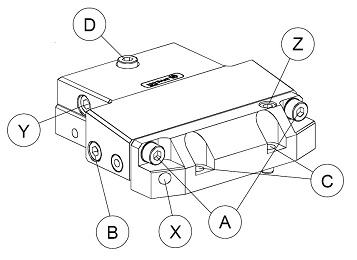

部件描述
A) 连接螺栓A
B) 紧固螺栓B
C) 连接螺栓C
D) 紧固螺栓D
X) X轴向调节螺钉
Y) Y轴向调节螺钉
Z) Z轴向调节螺钉

---



应用：
用于EROWA线切割PSW托板夹具，可将工件和电极托板化。

注意：
请勿松开或再夹紧定位片上的支撑脚。

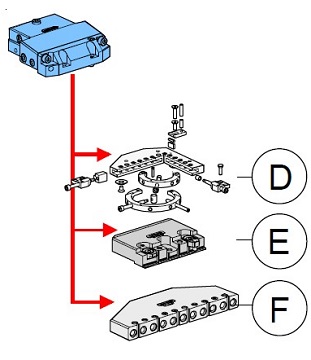

应用：
1) 可装夹万能虎钳方形 PalletSetW (选件D)
2)可装夹虎钳 PalletSetW (选件E)
3)可装夹横梁托板 PalletSetW (选件F)

---



安装：
1、将3D摆动式夹头与您选择的夹紧元件连接(D-F，选件)。
2、装夹工件，夹紧。
3、用千分表校验工件位置。 使用X，Y和Z轴向角度调节螺丝校正工件的偏差位置

---
