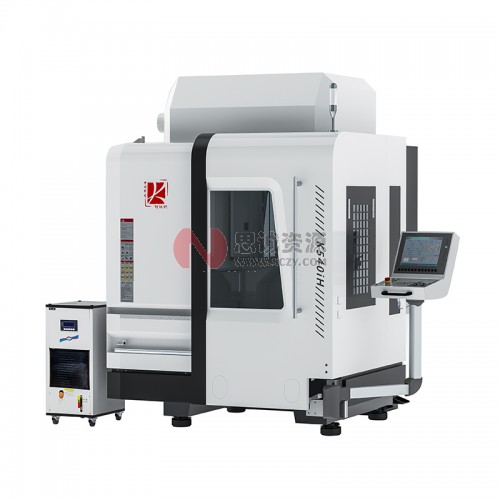

项目 | K-540i | |
机床部分标准规格 | ||
加工范围 | X轴行程 | 500mm |
Y轴行程 | 400mm | |
Z轴行程 | 200mm | |
工作台面到主轴端面的距离 | 185 - 385mm | |
工作台 | 工作台大小(X轴方向,Y轴方向) | 500 x 400mm |
台面最大承重 | 300kg(均一承重) | |
作业面形状 | T槽 公称10 x 间隔100mm x 4个10 | |
主轴 | 型式 | 内藏式电主轴 |
转速 | 30000RPM | |
主轴端(公称主轴号码) | 1/10锥度 HSK-E40 | |
主轴电动机 | 11KW | |
主轴最大夹持刀具直径 | 16mm | |
进给速度 | 快进速度X/Y/Z | 60/60/60m/min(出机设定三轴为18m/min) |
切削进给速度X/Y/Z | 1-30,000mm/min | |
最大加速度 | 0.6g/0.7g/1.0g | |
换刀装置 | 刀柄类型 | HSK-E40 |
刀库刀位数 | 20tools | |
刀具最大长度 | 140mm | |
刀具选择方式 | 随即就近 | |
刀具最大重量 | 4KG/把 | |
换刀时间(刀具对刀具) | 1.55 | |
精度 | 定位精度 | ≤0.003mm |
重复定位精度 | ≤0.002mm | |
所需动力源 | 气压源 | 6.5Kgf/cm² |
电压源 | 3x380,8KvA | |
机床尺寸 | 占地面积 | 3682 x 3734 x 2635mm |
机床重量 | 4500kg |
采用人造一体式矿物铸件床身,具有最佳的减振性能。
龙门式结构:加工更加稳定,确保机台的动态刚性。
采购三轴直线电机驱动:直线电机采用独有的内部冷却结构,极大降低 因热传导影响机床加工性能的影响。相比滚珠丝杆构造的电机,直线电机移动速度和定位精度方面具有更大的优势。减少机械接触,确保长期稳定的加工。采购三轴光栅尺,实现全闭环伺服控制。
采购HSK-E40高转数永磁同步电主轴以及超精密导轨,确保加工精度及长久的稳定性。
