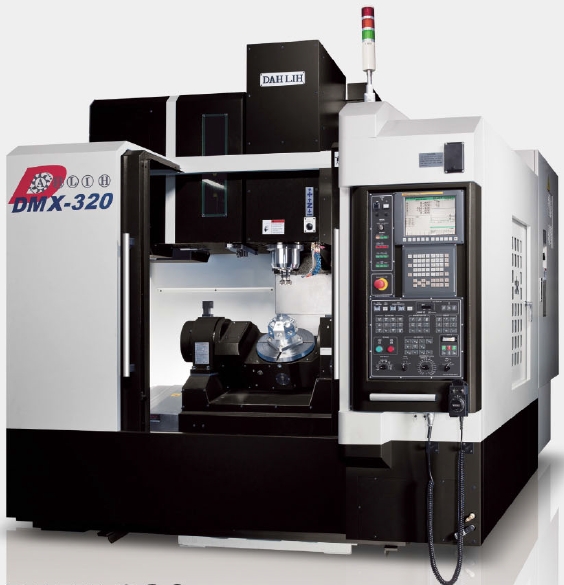

自营DAHLIH_大立五轴立式综合加工中心 DMX-320

独特的结构设计，展现极致刚性与稳定性

机器规格、附件、尺寸图

规格
机器型号		DMX-320
工作台
工作台尺寸		φ320 mm
T型槽		12H7 x4
工作台最大载重		150kg
行程
X轴/Y轴/Z轴		600 mm/ 550 mm/ 500 mm
主轴鼻端至工作台面距离		50~ 550 mm
轨道型式（X，Y，Z轴）		线性滑轨
进给
快速进拾	X轴	40 m/min
	Y轴	40 m/min
	Z轴	30 m/min
切削进给		18000 mm/min
最小进给量		0.001mm

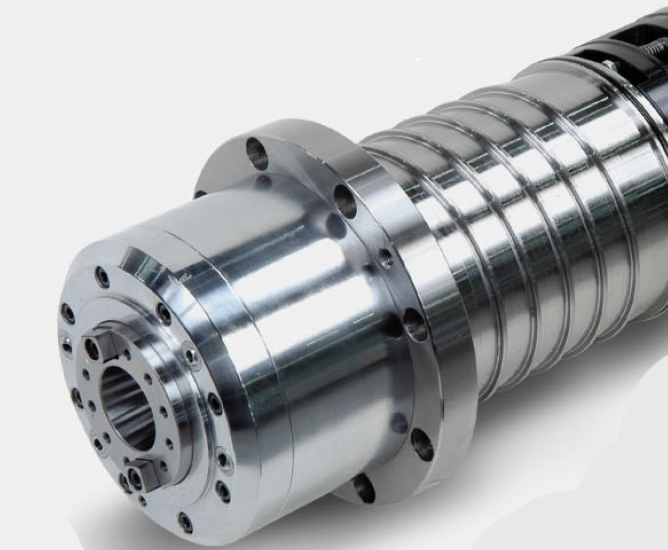

主轴
驱动方式		直结式
主轴马达		7.5kW（10HP）/ 5.5kW（7.5HP）
主轴锥孔		N.T.40
主轴转速		10000 rpm
轴端轴承规格		φ70 mm
主轴最大扭距		47N-m
冷却/润滑方式		油冷却/油脂润滑
A.T.C系统
刀库容量		24把刀
刀具刀柄型式		BT40
拉柄蝶栓型式		45°
最大刀具重量		7 kg
最大刀具长度		265 mm
最大刀具直径		φ95 mm
最大刀具直径（郯空刀）		φ185 mm
选刀方式		任意式
马达
x轴同服马达		4kW（5.3HP）
Y轴伺服马达		4kW（5.3HP）
Z轴伺服马达		4kW（5.3HP）
第4轴/第5釉
最大工件尺寸		φ320 x 280 mm
扭距		25kg-m
旋转方向		旋转轴	倾斜轴
刹车方式		碟式	双碟式
旋转式		360°	+30°~-120°
最高转速		16rpm	16rpm
其它
需求电力		36KVA
气压压力需求		6kg/cm²
切削液泵涌		3/4 HP
切削水箱容量		280L
机器净重		7000kgf

标准附件

●热交换器

●移动式手动脉冲产生器

●全密闭式护罩

●RS-232界面

●以太网络功能

●自动断电功能

●警示灯

●自动润滑装置

●工作灯

●工具及工具箱

●预备保险丝

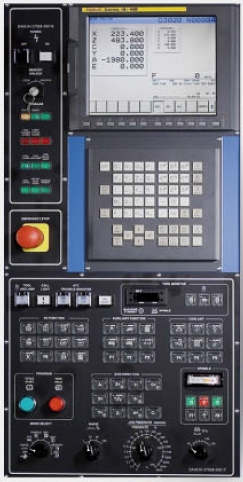

●迥转式控制面板

●主轴油冷器

●24刀凸轮式换刀系统

●刚性攻牙

●床台螺旋式切屑输途

●五轴控制/四轴同动功能

特别附件

●螺旋式切屑输途器附切屑车

●履带式切屑输途器附切屑车

●主轴贯穿冷却装置附过滤器

●底座冲屑装置

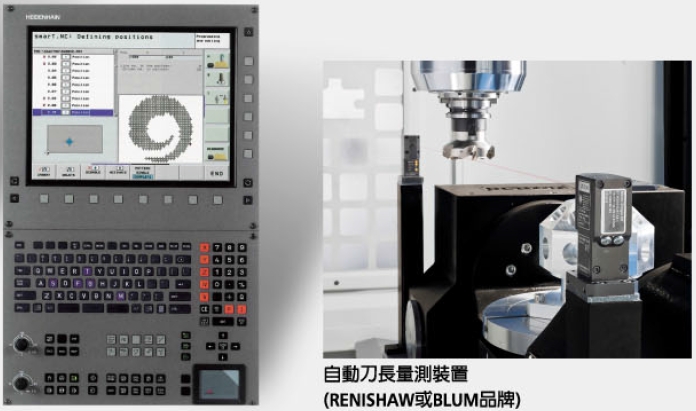

●自动刀长测量装置

●自动工件测量装置

●光学尺

●30,32,40刀凸轮式换刀系统

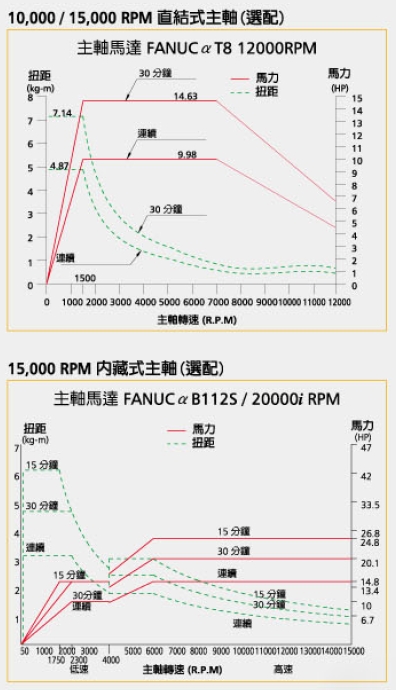

●12.，000rpm/1 5,000rpm直结式主轴（1 5HP）

●15,000rpm直结式主轴（25HP）

●15,000rpm内藏式主轴（20HP）

●滚珠螺捍中空冷却

●五轴同动功能
