蔡司三坐标测量头有哪些类型？触发式与扫描式测头选型

蔡司三坐标测量机的测量头是连接测量系统与被测工件的重要部件，主要承担探测工件表面、获取空间坐标数据以及配合测量软件完成尺寸与形位误差评价等任务。不同测量头在测量方式、接触形式、适用工件和检测效率方面存在差异。实际使用中，常见的选择方向包括触发式测头、扫描式测头以及与不同测针、转接结构配套使用的测量方案。理解蔡司三坐标测量头的工作原理和适用范围，有助于根据工件结构、尺寸公差、检测项目和测量效率选择合适的配置。

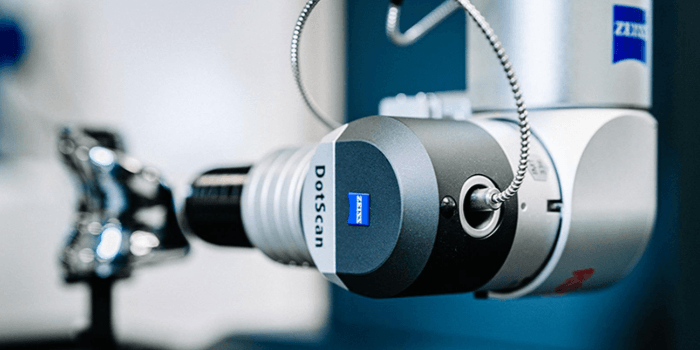

一、蔡司三坐标测量头主要有哪些类型

蔡司三坐标测量头的分类可以从测量原理和运动方式两个角度理解。按照探测方式划分，可以重点关注触发式测头和扫描式测头。触发式测头在测针接触工件后产生测量触发信号，三坐标测量机记录触发位置的空间坐标；扫描式测头则能够让测针沿工件表面连续运动，同时连续获取大量测量点，更适合轮廓、曲线、曲面以及需要较高点密度的数据采集任务。

蔡司测量系统还会根据测量机结构、测量范围、工件形状以及自动化程度配置不同类型的测头系统。部分测量头能够配合测座或测针更换系统使用，使同一台三坐标测量机能够覆盖不同方向、不同深度和不同几何特征的检测需求。

选型时不能只看测量头名称，还要结合测量机型号、接口方式、测头承载能力、测针长度、测量方向、工件尺寸以及测量软件支持情况确认兼容性。不同型号设备之间的测头配置并不一定能够直接互换，具体配置应以对应设备和制造商技术资料为准。

二、触发式测头的工作原理与适用场景

触发式测头属于三坐标测量中较常见的接触式探测方案。测针接触被测工件表面后，测头内部的触发机构产生信号，测量机根据当前三个坐标轴的位置记录测量点。通过采集多个离散点，可以建立圆、圆柱、平面、直线等几何元素，并进一步计算尺寸和形位误差。

触发式测头比较适合孔径、孔距、平面位置、台阶高度以及基准特征等常规尺寸检测。对于具有明确几何特征的机械零件，可以通过合理规划测点数量和分布，在测量效率与数据可靠性之间取得平衡。

触发式测量的关键在于测针与工件之间的接触状态以及测量点分布。测针长度增加后，测针系统的挠曲、振动以及接触稳定性需要更加重视。测量较小孔径或深孔时，还需要根据孔径、孔深和测量方向选择合适的测针直径及长度。

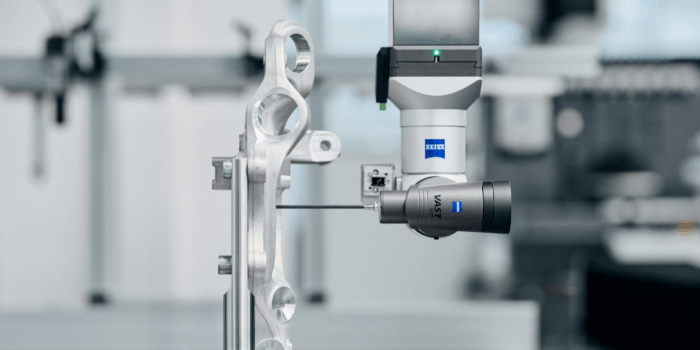

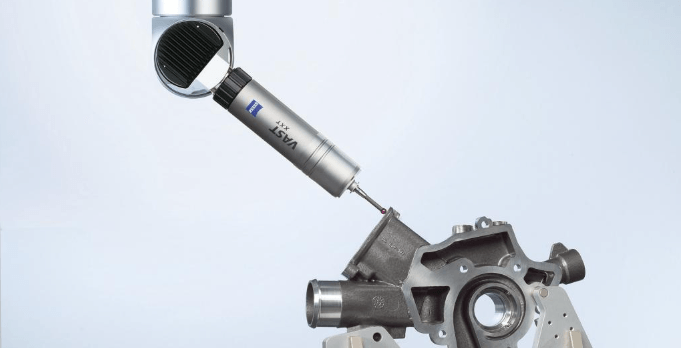

三、扫描式测头与触发式测头有什么区别

扫描式测头与触发式测头的主要区别在于数据采集方式。触发式测量通常是在测针达到目标位置后采集离散测量点，而扫描式测量能够在测针沿工件表面连续运动的过程中获取连续或高密度测量数据。

面对复杂曲面、自由曲线、叶轮叶片、汽车覆盖件、精密模具等零件时，单纯依靠少量离散点可能难以充分描述实际轮廓。扫描式测量可以在一定扫描路径内获得较多数据点，再结合测量软件进行曲线、曲面以及轮廓偏差分析。

扫描测量对设备运动性能、测头系统动态性能、测针配置和工件表面状态都有较高要求。扫描速度、采样密度以及测量路径需要根据工件形状和检测目的进行设置，并不是采集点越多就一定代表测量结果越好。过高的数据密度可能增加数据处理量，而测量路径规划不合理也可能降低检测效率。

四、蔡司三坐标测量头如何根据工件结构选择

对于结构规则、尺寸特征明确的机械零件，可以优先考虑触发式测量方案。例如轴类零件的外圆、端面和孔系，箱体类零件的基准面、安装孔以及定位孔等，都可以通过合理布置离散测量点完成检测。

对于复杂曲面和连续轮廓，需要重点考虑扫描式测头。叶片、模具型面、复杂曲线以及具有连续变化曲率的零件，对测量点密度和轮廓数据完整性要求较高，扫描式测量能够更充分地获取工件表面信息。

如果工件同时包含规则几何元素和复杂曲面，实际生产中可以考虑采用兼顾离散测量和连续扫描能力的测量配置。这样可以利用触发方式检测孔、平面、圆柱等特征，再利用扫描方式完成曲线和曲面检测，减少为了不同检测项目频繁更换设备的需求。

五、测针长度和直径对测量结果有什么影响

测针是测量头与工件之间的直接接触部件，其长度、球径、材料以及结构都会影响测量稳定性。测针越长，整体结构的柔性通常越明显，受到接触力后产生的微小变形也更需要关注。因此，在满足工件可达性的条件下，一般应避免为了增加测量深度而无必要地使用过长测针。

测针球径需要结合被测特征尺寸进行选择。测量小孔、窄槽和小圆角时，球径过大可能无法进入目标区域；球径过小则可能对测针刚性、表面接触状态以及局部曲率适应性提出更高要求。实际选择需要同时考虑工件结构和制造商提供的测针规格。

对于深孔、侧孔和复杂内腔，单一竖直测针可能无法完成有效探测，此时需要考虑不同角度的测座、加长杆或其他测针组合。配置过程中要注意测针组合的刚性、重量和有效测量长度，避免测量过程中出现干涉。

六、蔡司三坐标测量头选型需要关注哪些参数

测量范围是测头选型的重要基础。工件的最大外形尺寸、孔深、沟槽位置和复杂曲面区域决定了测针需要达到的空间位置。测量头本身的运动范围以及测针有效长度需要与工件结构匹配。

测量精度同样需要重点关注。三坐标测量系统的整体测量性能并不是单由测量头决定，还受到测量机结构精度、环境温度、测针系统、工件装夹、测量程序和校准状态等因素影响。常见精密测量环境通常需要控制温度变化，机械零件测量一般会参考二十摄氏度作为尺寸评价的基准温度。

测量效率也是生产检测场景的重要指标。单件检测数量较少、检测特征相对规则时，触发式测头通常能够满足常规测量需求；面对大量曲面数据和轮廓评价任务时，扫描式测头更具有应用价值。对于批量检测，还需要综合考虑自动测针更换、测量路径优化和程序重复运行能力。

七、蔡司三坐标测量头使用过程中如何保证测量稳定性

测头投入使用前需要完成正确的校准。测针更换后，测针的有效长度、球形测端尺寸和安装状态发生变化，需要按照测量系统规定的方法重新建立对应的校准数据。测针安装不稳定或校准状态异常，都可能对后续测量结果产生影响。

工件装夹也会影响测量结果。装夹过程中应保证工件定位可靠，避免测量过程中发生位移或振动。对于薄壁件、长轴件以及容易产生弹性变形的零件，需要考虑装夹力对工件实际形状的影响，必要时应采用与实际使用状态相适应的定位方式。

测量环境需要保持相对稳定。温度变化会造成三坐标测量机、测针和工件发生热膨胀或收缩。对于精度要求较高的尺寸检测，应按照相关测量规范控制环境条件，并确保工件和测量设备充分适应测量环境温度。

八、触发式与扫描式测头怎样进行实际选型

如果主要检测孔径、孔距、平面度、位置度、圆柱度以及基准特征等常规尺寸，可以重点考虑触发式测头。此类检测项目通常具有明确的几何特征，通过合理的测点数量和测量路径即可完成评价。

如果主要检测复杂曲面、自由曲线、叶片型面或者模具型腔，则应重点考虑扫描式测头。扫描方式能够获得更丰富的轮廓数据，有利于进行曲线和曲面偏差分析，尤其适合需要与理论模型进行大量数据比对的检测任务。

对于同时承担来料检验、过程检测和最终检测的综合测量设备，测头配置需要从设备利用率和工件类型出发进行规划。实际选型时应将测量机型号、测量头接口、测针系统、测量范围、精度要求、检测节拍以及后续扩展需求统一考虑，并向蔡司或授权技术服务渠道确认具体兼容型号。

以下是您可能还关注的问题与解答：

Q：蔡司三坐标测量头主要有哪些类型？

A：从探测方式来看，可以重点区分触发式测头和扫描式测头。触发式测头主要采集离散测量点，适合常规几何特征检测；扫描式测头能够连续获取较高密度的表面数据，更适合复杂曲线和曲面检测。

Q：触发式测头适合测量哪些零件？

A：适合机械加工件、箱体、轴类零件、法兰以及具有明确孔、面、圆柱等几何特征的零件。具体测量方案需要根据工件结构和公差要求规划测点。

Q：扫描式测头是不是精度一定比触发式测头高？

A：不能仅以测头类型判断测量精度。实际测量结果受到三坐标测量机本体精度、测头性能、测针组合、校准状态、环境温度、工件装夹和测量程序等多方面因素影响。扫描式测头的主要优势在于连续采集和高密度数据获取能力。

Q：蔡司三坐标测量头可以随意更换吗？

A：不能简单理解为可以随意互换。不同三坐标测量机和测头系统可能采用不同接口、控制方式和测针配置，更换前需要确认设备型号、测头接口、软件支持以及测针系统是否匹配。

Q：蔡司三坐标测量头选型最应该关注什么？

A：应重点关注工件结构、检测项目、测量精度、测量范围、测针长度和直径、测量效率以及设备兼容性。规则几何特征较多的零件可以重点考虑触发式方案，复杂曲面和连续轮廓检测则需要重点考虑扫描式方案。

蔡司三坐标测量头的选择，本质上是测量任务与探测方式之间的匹配。触发式测头适合离散几何特征检测，扫描式测头适合连续曲线和复杂曲面数据采集。实际应用不能只依据测头名称或单项精度指标判断，还需要结合工件尺寸、结构复杂程度、检测公差、测量节拍、测针配置以及三坐标测量机型号进行综合评估。对于具体蔡司设备，应以对应型号的技术资料和兼容配置为依据，确定测量头及测针组合，从而使检测系统与实际生产任务保持合理匹配。
