数控机床刀具保护系统设计与防撞过载机制

数控机床在高速切削和自动化运行过程中，刀具与工件、夹具或机床本体之间发生碰撞的风险始终存在。一次严重的碰撞事故不仅会导致刀具报废，还可能损坏主轴、刀库和工作台等高价值部件，造成数小时甚至数天的设备停机。刀具保护系统通过机械、电气和软件多层防护机制，在碰撞发生前预警或碰撞发生时最大限度减少损伤。本文从系统设计角度出发，分析数控机床刀具保护系统的构成原理和防撞过载机制。

一、刀具保护系统的功能架构与总体设计思路

1、刀具保护系统的总体功能目标是在异常工况发生时及时检测并采取保护动作，避免刀具与机床关键部件受损。保护系统采用分层设计理念，从传感器检测层到信号处理层再到执行保护层，各层级之间独立工作又相互协同。传感器检测层负责实时采集切削力、主轴振动、位置偏差和接触信号等参数，信号处理层对采集数据进行分析判断是否触发保护条件，执行保护层根据判断结果执行急停退刀或报警等动作。

2、保护系统的设计需要平衡保护的及时性和生产的连续性。保护灵敏度设置过高时，轻微的切削力波动或正常的切削震动可能引发误报警导致频繁停机中断正常生产。保护灵敏度设置过低时则可能错过真正的碰撞或过载事件造成设备损伤。合理的保护策略应当采用分级触发机制，将保护条件分为预警、报警和紧急停机三个等级。预警级仅发出提示信号不中断加工，报警级执行退刀动作并暂停进给，紧急停机级立即切断动力源并制动主轴。

3、不同规格的数控机床对刀具保护系统的配置要求不同。小型精密加工中心的主轴功率和切削力较小，保护系统以碰撞检测为主过载保护为辅。大型龙门加工中心的主轴功率大惯性大，碰撞和过载的破坏力更强，对保护系统的响应速度和可靠性要求更高，通常需要配备独立的硬件保护模块而不完全依赖数控系统软件实现。

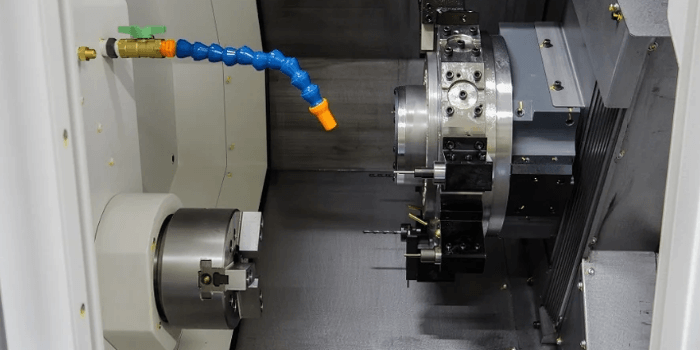

二、机械防碰撞保护装置的结构与原理

1、机械防碰撞保护装置中最常见的是主轴拉爪过载保护器和刀具夹头打滑保护器。主轴拉爪过载保护器安装在主轴与刀柄之间的拉杆系统中，当主轴受到异常的轴向拉力或冲击力时，保护器内部的多组碟形弹簧被压缩到位移极限并触发微动开关发出过载信号。这种保护器的动作响应在机械层面完成响应速度不受电气控制系统延迟的影响。

2、刀具夹头打滑保护器多用于弹簧夹头和液压刀柄系统中。当切削扭矩超过夹头的额定夹持扭矩时夹头与刀柄之间产生打滑，避免扭矩继续传递到主轴和刀柄连接部位。打滑保护器的动作扭矩值在制造时就已经设定好，用户通常无法在现场调整。选用打滑保护器时需要根据加工中可能出现的最大扭矩值选择合适规格的打滑扭矩，设定值过低会导致正常加工中出现打滑影响加工效率。

3、碰撞缓冲器是另一类重要的机械保护装置，通常安装在主轴头侧面或刀库抓刀臂上。缓冲器内部采用弹性橡胶或液压阻尼元件，在碰撞发生时通过弹性变形吸收部分冲击能量减少传递到主轴和刀库的峰值力。缓冲器的缓冲行程通常在几毫米到十几毫米之间，超过缓冲行程后限位块承受剩余载荷防止进一步位移造成结构损坏。碰撞后应检查缓冲器的弹性元件是否恢复原状，发现永久变形时应及时更换。

三、切削过载检测与保护机制

1、切削过载检测通过监测主轴电机电流或功率信号来实现。当刀具切入过量余量或遇到工件内部硬点时切削力急剧增大，主轴负载电流随之升高。数控系统通过采集主轴驱动器的电流信号与设定的过载阈值比较，当电流值超过阈值并持续一定时间后触发过载保护。电流监测的优点是响应速度快传感器安装简便，但电流信号中包含大量噪声成分容易产生误判，需要采用滤波算法对信号进行处理。

2、切削力直接测量技术在高精度保护系统中逐步推广应用。通过在主轴轴承座或刀架基体上安装应变片或压电式力传感器，直接测量切削力的三个分量值。直接力测量不受电机效率和传动系统摩擦的影响能够更准确地反映刀具的实际受力状态。力传感器的安装位置靠近切削区信号传输路径短响应时间在毫秒级别。这项技术目前主要应用在高端数控机床和精密加工中心上。

3、过载保护的动作逻辑包括立即退刀和降速进给两种模式。立即退刀模式适用于碰撞或严重过载工况，数控系统接收到过载信号后立即指令进给轴以最快速度反向运动同时停止主轴旋转使刀具快速脱离工件。降速进给模式适用于轻微过载工况，系统自动降低进给速度使切削力回落到正常范围加工继续进行。选择哪种动作模式取决于过载信号的幅度和持续时间，数控系统根据不同阈值触发不同的保护动作。

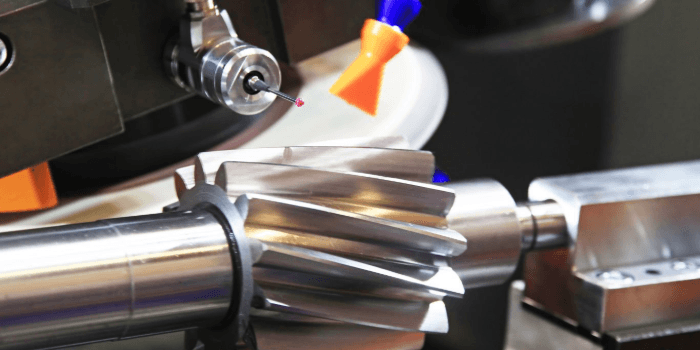

四、软件层面的保护逻辑与安全策略

1、加工程序的仿真验证是软件层面最基础的碰撞预防手段。现代数控系统内置的三维仿真功能可以在加工前对整个加工程序进行模拟运行，检测刀具路径中是否存在与工件夹具或机床本体干涉的风险。仿真软件能够高亮显示干涉区域并提供干涉位置的坐标和程序段号，操作人员可以在实际加工前修改程序消除碰撞风险。仿真验证无法检测到因工件装夹位置偏差或刀具长度设定错误引起的实际碰撞，但可以排除大部分编程错误导致的碰撞。

2、刀具路径的实时监控和偏差预警是加工过程中的主动保护措施。数控系统通过比较实际刀具位置与程序指令位置之间的偏差值来判断是否发生碰撞。当刀具在进给过程中遇到障碍物时实际进给速度跟不上指令速度，跟随误差超过设定阈值后系统触发保护动作。跟随误差保护的有效性取决于误差阈值的设定，设定值过小会在正常的加减速过程中产生误报警，设定值过大则可能错过了碰撞的保护窗口期。

3、互锁逻辑和条件判断也是软件保护的重要组成部分。在自动换刀过程中必须确认主轴已完全停止、刀库门已关闭、机械手已就位等条件满足后才能执行换刀动作。互锁条件的缺失或失效可能导致换刀过程中刀具与刀库或主轴发生碰撞。数控系统的梯形图程序中定义了完整的互锁逻辑，操作人员在修改设备的电气控制程序时应注意保持互锁逻辑的完整性不得随意旁路安全条件。

五、保护系统的调试方法与日常维护

1、保护系统的调试需要在设备安装或维修后重新进行参数设定和功能验证。过载电流阈值的设定应以正常加工时的最大电流值为基础增加百分之二十到三十的余量作为保护阈值。设定值可以通过实测获得：选择加工中负载最重的工序运行并记录主轴电流的最大值在此基础上增加余量后写入系统参数。阈值设定后应通过试切验证保护动作的触发时机和响应效果如有必要进行微调。

2、碰撞缓冲器和机械保护装置的日常检查应纳入设备点检范围。检查内容包括缓冲器有无裂纹和永久变形、碟形弹簧组有无断裂、打滑保护器的打滑扭矩是否符合设定值。这些机械保护元件在正常使用中不需要频繁更换，但一旦发生过碰撞事故后必须拆卸检查确认状态正常后方可恢复使用。检查中发现的异常元件应及时更换避免因保护装置本身失效导致更大的设备损坏。

3、软件保护功能的有效性验证建议每季度执行一次。验证方法包括运行加工程序仿真确认碰撞检测功能正常、人为触发过载信号验证保护动作的执行逻辑是否正确、检查互锁信号的通断状态确认安全条件未被旁路。软件保护的验证记录应归档保存作为设备安全管理体系的一部分。当数控系统软件升级后必须重新验证所有保护功能确保新版本系统不影响原有保护逻辑的运行。

以下是您可能还关注的问题与解答：

Q：碰撞发生后如何判断刀具保护系统是否起到了作用？

A：碰撞发生后首先检查刀具是否损坏、刀柄有无变形、主轴锥孔有无划伤。如果刀具和主轴没有明显损伤说明保护系统在碰撞初期成功触发了保护动作。同时检查保护系统的响应记录查看系统记录的保护触发时间和电流波形数据。如果系统没有触发记录但设备和刀具已经损坏说明保护系统未能及时响应需要排查传感器信号线路和参数设定的问题。

Q：刀具保护系统的误报警频繁如何处理？

A：误报警频繁首先检查过载电流阈值是否设置过低导致正常加工中的电流波动触发保护。可以通过记录正常加工时的电流波形确定实际最大电流值然后适当提高阈值设定值。如果阈值调整后误报警仍然存在需要检查主轴驱动器的电流采样信号是否受到电磁干扰。在主驱动器的信号线上加装磁环或屏蔽层可以有效降低电磁干扰的影响。

Q：自动换刀过程中的碰撞如何预防？

A：自动换刀过程中的碰撞预防从机械和软件两个层面入手。机械层面保证刀库定位精度和机械手的动作位置正确定期校准刀库原点位置。软件层面确保换刀程序中的互锁条件完整包括主轴定向确认刀库门状态确认和机械手位置确认。换刀程序调试阶段应使用低速单步执行验证每个动作的准确性确认无误后再切换到自动连续运行模式。

Q：刀具保护系统能否完全避免碰撞造成的设备损坏？

A：刀具保护系统的设计目标是减少碰撞造成的损失程度而无法完全避免损坏。高能量碰撞时即使保护系统及时响应因冲击动能巨大刀具和主轴仍会受到一定程度的损伤。保护系统的价值在于将严重事故的后果控制在可修复范围内避免主轴断裂刀库损毁等需要更换主要部件的大修情况发生。操作人员应认识到保护系统是最后一道防线不能替代规范的操作和定期检查。

数控机床刀具保护系统通过机械防碰撞装置、过载检测机制和软件保护逻辑三个层次的协同工作为刀具和机床提供多方位的安全防护。机械保护装置提供物理层面的冲击缓冲和过载打滑功能，过载检测系统实时监控切削力状态的变化，软件保护通过仿真验证路径监控和互锁逻辑预防碰撞风险。三层面保护机制相互配合共同构成了现代数控机床刀具保护系统的完整架构。
