低温液氮切削温度范围对难加工材料性能的具体影响

低温液氮切削是一种利用液氮作为冷却介质的先进加工技术，通过将切削区域的温度降低至零下一百摄氏度以下来改善难加工材料的切削性能。钛合金、镍基高温合金和淬硬钢等材料在常温切削时存在切削温度高、刀具磨损快和表面质量差等突出问题，低温液氮技术为解决这些难题提供了新的工艺路径。本文分析不同温度范围对材料加工性能的影响机理，并结合实际加工案例介绍工艺应用要点。

一、低温液氮切削的基本原理与温度范围

1、液氮在标准大气压下的沸点为零下一百九十六摄氏度，喷射到切削区后迅速吸收热量气化，使刀具和工件接触区域的温度急剧下降。低温环境改变了工件材料的物理力学性能和刀具与切屑之间的摩擦行为，从而影响切削力、刀具磨损和表面完整性。根据加工方式的不同，低温液氮切削的温度范围可分为三个区间：零下五十到零下一百摄氏度的亚低温区、零下一百到零下一百五十摄氏度的中低温区以及零下一百五十到零下一百九十六摄氏度的深低温区。

2、亚低温区通常通过液氮气化后的低温氮气实现，适用于对冷脆性较为敏感的材料的加工。中低温区通过液氮直接喷射到切削区实现，是应用最广泛的温度区间。深低温区则需要将工件或刀具整体浸入液氮中预冷，适用于需要极度降低材料塑性的特殊加工任务。三个温度区间的冷却效果和设备投入成本差异显著，应根据加工材料的特性和技术要求选择合适的温度区间。

3、温度控制是低温液氮切削的技术难点之一。切削过程中传入切削区的热量不断变化，液氮的消耗量和温度场分布也随之波动。精确的温度控制需要配备低温红外测温仪或热电偶监测切削区温度，通过调节液氮流量和喷射角度维持设定的温度范围。温度控制精度的高低直接影响低温切削效果的稳定性和可重复性。

二、不同温度区域对难加工材料性能的影响机理

1、在亚低温区零下五十到零下一百摄氏度范围内，材料的屈服强度有所升高但延伸率下降不明显。对于钛合金而言，这一温度区间能够有效抑制切削过程中的化学扩散磨损，刀具与工件之间的化学反应活性降低，刀具寿命显著延长。钛合金在亚低温条件下加工的表面残余应力由拉应力转变为压应力，有利于提高零件的疲劳寿命。亚低温区的冷却成本相对较低，是工业应用中性价比最高的温度区间。

2、中低温区零下一百到零下一百五十摄氏度的冷却效果更加显著。镍基高温合金在这一温度范围内加工时，切削区的热软化效应被抑制，材料硬度保持较高水平，切削力比常温条件下升高百分之十到二十。但与此同时刀具的磨损速率大幅下降，总寿命可延长三到五倍。高温合金的加工表面完整性在低温条件下明显改善，表面微裂纹和白层缺陷显著减少。中低温区需要消耗较多的液氮，设备投资和运行成本相应增加。

3、深低温区零下一百五十到零下一百九十六摄氏度主要用于淬硬钢和高硬度模具钢的加工。淬硬钢在深低温条件下硬度进一步升高但韧性下降明显，切削过程中切屑形态从带状转变为崩碎状，切屑处理更加便利。表面粗糙度可降低零点一到零点二微米。但深低温加工对操作人员的安全防护和设备的耐低温性能提出了更高的要求，工件在低温下停留时间过长可能产生冷脆裂纹，需要严格控制冷却时间和加工节奏。

三、液氮冷却方式与温度控制技术

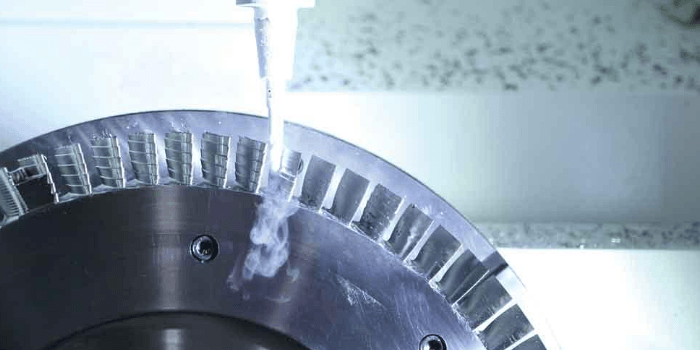

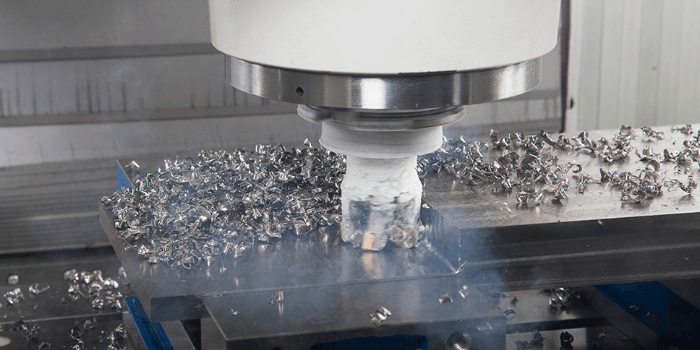

1、外部喷射式冷却是最常用的低温液氮输送方式。液氮通过高压绝热管路从储罐输送至喷嘴，喷射到刀具与工件的接触区域。喷嘴的设计直接影响液氮的喷射角度覆盖范围和冷却效率。扇形喷嘴适合覆盖较宽的切削区域，圆形聚焦喷嘴适合将液氮集中输送至刀具刃口附近。喷射距离控制在十到二十毫米范围内可以获得较好的冷却效果，距离过远时液氮在到达切削区前已大量气化散失。

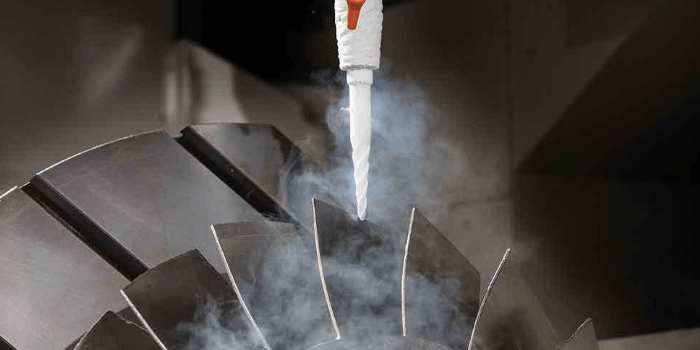

2、内部冷却式液氮输送通过刀具内部的冷却通道将液氮直接引导至切削刃背面。这种方式的冷却效率高于外部喷射，因为液氮直接从刀具内部带走热量，刀具温度分布更加均匀。内部冷却刀具的制造工艺复杂、成本较高，适用于对冷却效果要求极高的精密加工任务。采用内部冷却方式时刀柄和刀具接口需要专门的绝热设计，防止低温传递至主轴系统造成轴承温度过低。

3、温度控制系统中液氮流量调节是核心环节。手动调节流量方式依靠操作经验判断液氮用量，简单易行但控制精度低。自动调节方式通过温度传感器反馈信号控制电磁阀的开度，实现流量的闭环调节。闭环控制系统的响应速度对温度稳定性有直接影响，传感器采样频率应不低于每秒五次，调节阀的动作延迟控制在零点五秒以内。温度设定值的确定应参考被加工材料的热物理特性并经过试切验证。

四、常见难加工材料的低温切削效果分析

1、钛合金是低温液氮切削应用最多的材料之一。钛合金在常温切削时导热性差切削热量集中在刀具刃口附近，导致刀具迅速磨损。采用低温液氮切削后刀具寿命提高两到四倍，切削速度可以从每分钟六十到八十米提高到每分钟一百到一百二十米。低温切削钛合金时的表面粗糙度可降低百分之三十到五十，表面残余应力保持为压应力状态有利于提高零件的抗疲劳性能。

2、镍基高温合金如铬镍铁合金和镍基合金是航空发动机和燃气轮机领域的关键材料，其高温强度和耐腐蚀性能使其成为典型的难加工材料。镍基合金常温切削时刀具后刀面磨损严重并且容易产生加工硬化层。低温液氮切削条件下刀具磨损降低百分之五十以上，加工表面白层厚度从三到五微米减小到一微米以下，表面完整性显著提高。但低温条件下切削力增大百分之十到十五，机床刚性和夹紧力需要相应增强。

3、淬硬钢和模具钢在模具制造中应用广泛，硬度通常在洛氏硬度五十到六十五度之间。低温液氮切削淬硬钢时温度控制在零下一百到零下一百五十摄氏度效果好。低温条件下淬硬钢的切屑形态从连续带状变为易于处理的崩碎状，避免了长切屑缠绕刀具的问题。刀具寿命比干切削延长二到三倍，加工表面粗糙度达到零点二到零点四微米，接近磨削加工的表面质量等级。

五、工艺参数优化与实施注意事项

1、低温液氮切削的工艺参数优化需在传统切削参数的基础上增加液氮供给参数的调整。切削速度在低温条件下可以适当提高，但对应地液氮流量也需要同步增加以维持切削区的低温状态。进给量的调整幅度不宜过大，因为低温条件下切屑的脆性增大过大的进给量可能引起切屑崩飞过程中的安全隐患。切削深度对低温效果的影响相对较小，可以在原有基础上保持或适度减小。

2、安全防护措施是低温液氮切削实施中不可忽视的环节。液氮气化后体积膨胀约七百倍，在密闭空间中可能造成缺氧危险。操作区域应配备氧气浓度监测报警装置和强制通风系统。操作人员必须佩戴防冻手套和护目镜，防止液氮接触皮肤造成冻伤。液氮储罐和输送管路的安全阀和泄压装置需要定期检查，确保在压力异常时能够正常开启卸压。

3、设备改造成本也是企业在导入低温液氮技术前需要评估的因素。常规数控机床加装低温液氮切削功能需要配置液氮储罐、绝热输送管路、喷射装置和控制系统。机床本身的密封防锈性能需要评估，因为低温环境可能使机床导轨和液压系统的工作状态发生变化。部分设备供应商已经提供专用低温切削机床，集成了液氮供给系统和耐低温功能部件，一次性投入虽高但系统集成度和可靠性明显优于改造方案。

以下是您可能还关注的问题与解答：

Q：低温液氮切削对刀具材料有什么特殊要求？

A：低温环境下刀具材料需要具备良好的抗冷冲击性能和低温韧性。硬质合金刀具在低温条件下抗弯强度有所上升但韧性下降，仍能满足正常加工需求。陶瓷刀具和立方氮化硼刀具的低温适应性较好，导热性能优于硬质合金在低温切削中表现更加稳定。聚晶金刚石刀具不建议在深低温条件下使用，因为金刚石与铁基材料在低温下可能发生石墨化转变影响刀具寿命。

Q：液氮消耗量如何估算？

A：液氮消耗量与切削参数冷却方式和加工时间直接相关。外部喷射式冷却的液氮消耗量一般在每小时十到三十升之间，具体取决于喷嘴直径和喷射压力。内部冷却式的消耗量相对较低约每小时五到十五升。实际消耗量需要在试切过程中通过液位计或流量计测量获取。批量生产中建议安装液氮流量计实时监测消耗量，便于成本核算和液氮库存管理。

Q：低温液氮切削与传统切削液冷却相比综合成本如何？

A：液氮的单价高于传统切削液但液氮在加工过程中完全气化挥发，没有切削液后续处理费用。综合成本需从刀具费用、加工效率和切削液处理费用三方面评估。对于钛合金和镍基高温合金等难加工材料低温切削的刀具费用节省和加工效率提升带来的综合效益通常可以覆盖液氮的成本增量。对于普通钢材的常规加工低温液氮切削的经济性不够明显适用性有限。

Q：低温加工是否会引起工件材料的组织变化？

A：低温加工确实会对工件表层的微观组织产生一定影响。钛合金和高温合金在低温加工后表面可能产生微量的组织细化层，但不会出现常规磨削加工中的烧伤层和二次淬火白层。淬硬钢在深低温条件下加工表面可能产生一定量的残留奥氏体向马氏体转变，表层硬度略升高。整体来看低温加工对材料组织结构的影响远小于传统切削液冷却加工，不会对产品性能造成负面影响。

低温液氮切削技术在难加工材料加工领域展现出了独特的优势。通过合理选择冷却温度区间、匹配液氮输送方式和优化切削参数，可以有效改善钛合金、镍基高温合金和淬硬钢等材料的可加工性、延长刀具寿命和提高表面质量。低温液氮切削的成本和安全性因素需要在实施前充分评估，结合企业具体加工对象和产能规模做出合理的技术投资决策。
