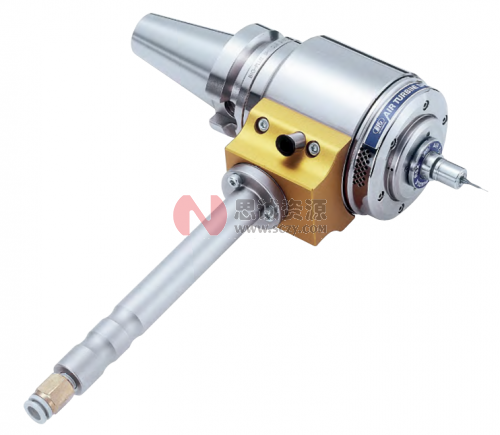

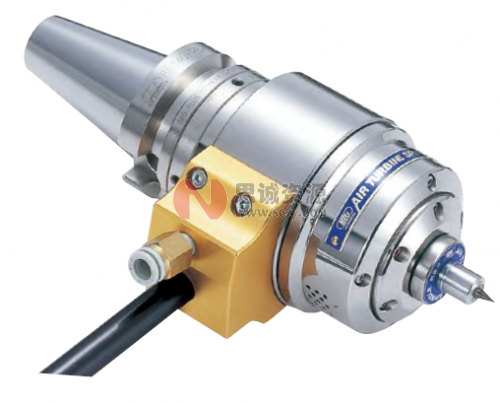

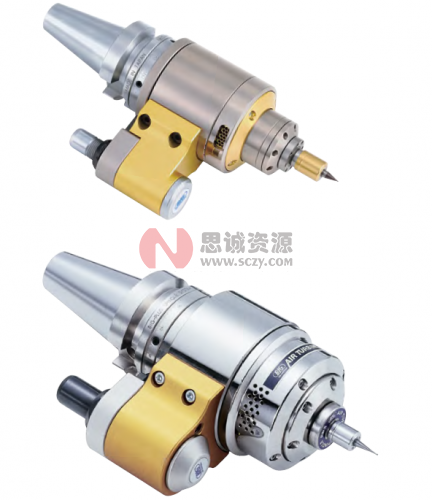

自营日本BIG超高速气动刀柄 BBT/BT
产品亮点：采用超精密气动主轴，使高难度微细加工成为可能！
- 选配推荐
- 最新发布
产品详情
采用超精密气动主轴，使高难度微细加工成为可能！
采用超精密气动主轴，使高难度微细加工成为可能！
陶瓷滚珠轴承型
RBX系列
●超高转速下的超高跳动精度，实现微细加工的效率化、高精度化。可实现12万转高速加工。世界最小的紧凑型设计（RBX12）
| RBX5 （高扭矩型） | RBX7 | RBX12 | |
| 实 用 转 速 (min-1) | 40,000～50,000 | 60,000～80,000 | 100,000～120,000 |
| 夹 持 范 围 | φ0.45～4.05mm（MEGA4S） | ||
| 主轴端口跳动精度 | 1μm以下 | ||
| 气 压 | 0.3～0.6MPa | 0.4～0.6MPa | |
| 气 流 量 | 300L/mi［n ANR］（0.6MPa 时） | 125L/mi［n ANR］（0.6MPa时） | |
【中心给气型】
| BIG-PLUS BBT基础柄 型号 | 图 | 实用转速 （min-1） | 夹持直径 φd | 可使用的 刃具直径 | φD | L | L1 | 美夹螺母 | 对应夹套 | 质量 （kg） |
| BBT30-RBX12C-4S- 95 | 1 | 100,000～120,000 | 0.45～4.05 | φ0.6mm以下 | 32 | 95 | 70 | MGN4S-HG | NBC4S | 0.7 |
| BBT40-RBX 5C-4S-150 | 2 | 40,000～50,000 | 0.45～4.05 | φ1.5mm以下 | 96 | 150 | ー | MGN4S | NBC4S | 4.1 |
| BBT40-RBX 7C-4S-150 | 60,000～80,000 | φ1.0mm以下 | 78 | ー | 3.1 | |||||
| BBT40-RBX12C-4S- 95 | 1 | 100,000～120,000 | φ0.6mm以下 | 32 | 95 | 65 | MGN4S-HG | 1.3 | ||
| BBT50-RBX 5C-4S-160 | 2 | 40,000～50,000 | 0.45～4.05 | φ1.5mm以下 | 96 | 160 | ー | MGN4S | NBC4S | 7.3 |
| BBT50-RBX 7C-4S-160 | 60,000～80,000 | φ1.0mm以下 | 78 | ー | 6.3 |
1.附带螺母、专用扳手(RBX5、7—XW27、RBX12—XW20)及美夹扳手(MGR12),不附带夹套，请另行订购。
2.需使用空气过滤控制器(XF1)。
■RBX12专用美夹螺母（附件）
【侧面给气型】
●通过定位块给气，对应ATC自动换刀。可无人化加工
| BIG-PLUS BBT基础柄 型号 | 图 | 实用转速 （min-1） | 夹持直径 φd | 可使用的 刃具直径 | L | L1 | φD | S | 美夹螺母 | 对应夹套 | 质量 （kg） |
| BBT30-RBX 7-4S-152-55 | 2 | 60,000～80,000 | 0.45～4.05 | φ1.0mm以下 | 152 | 28 | 80 | 55 | MGN4S | NBC4S | 2.7 |
| BBT30-RBX12-4S-130-55 | 1 | 100,000～120,000 | φ0.6mm以下 | 130 | 54 | MGN4S-HG | 1.7 | ||||
| BBT40-RBX 5-4S-151-65 | 2 | 40,000～50,000 | 0.45～4.05 | φ1.5mm以下 | 151 | 43 | 96 | 65 | MGN4S | NBC4S | 5.0 |
| BBT40-RBX 7-4S-151-65 | 60,000～80,000 | φ1.0mm以下 | 80 | 4.0 | |||||||
| BBT40-RBX12-4S-135-65 | 1 | 100,000～120,000 | φ0.6mm以下 | 135 | ー | 63 | MGN4S-HG | 3.0 | |||
| BBT50-RBX 5-4S-166-80 | 2 | 40,000～50,000 | 0.45～4.05 | φ1.5mm以下 | 166 | 58 | 100 | 80 | MGN4S | NBC4S | 9.7 |
| BBT50-RBX 7-4S-166-80 | 60,000～80,000 | φ1.0mm以下 | 8.7 |
1.附带螺母、专用扳手(RBX5、7—XW27、RBX12—XW20)及美夹扳手(MGR12),不附带夹套，请另行订购。
2.需使用空气过滤控制器(XF1)。
3.安装至机床上时需使用定位块。定位块请另行订购。
陶瓷滚珠轴承型
RBX系列
【手动换刀型】
●无需设置定位块，导入容易。
| BIG-PLUS BBT基础柄 型号 | 图 | 实用转速 （min-1） | 夹持直径 φd | 可使用的 刃具直径 | L | φD | K | S | 美夹螺母 | 对应夹套 | 质量 （kg） |
| BBT30-RBX 7-4S-152H | 2 | 60,000～80,000 | 0.45～4.05 | φ1.0mm以下 | 152 | 80 | 64.5 | 65 | MGN4S | NBC4S | 2.7 |
| BBT30-RBX12-4S-130H | 1 | 100,000～120,000 | φ0.6mm以下 | 130 | 54 | 46 | 50 | MGN4S-HG | 1.7 | ||
| BBT40-RBX 5-4S-151H | 2 | 40,000～50,000 | 0.45～4.05 | φ1.5mm以下 | 151 | 96 | 63 | 71 | MGN4S | NBC4S | 5.0 |
| BBT40-RBX 7-4S-151H | 60,000～80,000 | φ1.0mm以下 | 80 | 65 | 4.0 | ||||||
| BBT40-RBX12-4S-135H | 1 | 100,000～120,000 | φ0.6mm以下 | 135 | 63 | 49 | 54 | MGN4S-HG | 2.7 | ||
| BBT50-RBX 5-4S-166H | 2 | 40,000～50,000 | 0.45～4.05 | φ1.5mm以下 | 166 | 100 | 78 | 80 | MGN4S | NBC4S | 9.7 |
| BBT50-RBX 7-4S-166H | 60,000～80,000 | φ1.0mm以下 | 8.7 |
1.附带螺母、专用扳手(RBX5、7—XW27、RBX12—XW20)及美夹扳手(MGR12),不附带夹套.请另行订购。
2.需使用空气过滤控制器(XF1)。
空气过滤控制器
●用于净化并调节作为气动刀柄驱动源的压缩空气。
空气静压轴承性
RSX系列
●世界最高水准的跳动精度。
可进行φ0.03mm钻孔加工，超高精度气动主轴。
| BIG-PLUS BBT基础柄 型号 | BBT40-RSX7-4S-145H |
| 实 用 转 速 | 40,000 ～ 60,000min-1 |
| 夹 持 直 径 φd | φ0.45 ～ 4.05mm（对应夹套 NBC4S） |
| 主轴端口跳动精度 | 1μm 以下 |
| 气 压 | 0.6MPa 以下 |
| 气 流 量 | 300L/min ［ANR］（0.6MPa 时） |
| 质 量 | 约 4kg |
1.附带螺母、专用扳手(XW15)及美夹扳手(MGR12)， 夹套不附带，请另行购买。
2.需使用空气过滤控制器(XF1)及空气干燥控制器(XF2)。
空气干燥控制器
●RSX型的空气静压轴承用的水分去除装置
