光学测量精度受哪些因素影响？环境、校准与样品制备要点

光学测量精度是评价测量结果与被测对象真实尺寸、形状或位置关系接近程度的重要指标。光学测量设备通过成像、光学干涉、激光扫描或光学探测等方式获取数据，测量结果会受到环境条件、设备校准状态、光学系统性能、样品表面特征、装夹方式和数据处理方法等因素影响。要提升光学测量精度，不能只关注设备标称指标，还应建立稳定的测量环境、规范校准流程、合理制备样品，并通过重复测量和误差分析验证结果可靠性。

一、光学测量精度的含义与常见评价指标

光学测量精度通常涉及测量结果的准确程度和重复性表现。准确度强调测量结果与参考值的接近程度；重复性则关注相同条件下多次测量结果的一致程度。两者相关，但不能互相替代。设备重复性较好，并不代表测量结果不存在系统偏差。

不同光学测量技术的评价方式存在差异。影像测量仪常关注长度、角度、轮廓和位置测量误差；三维光学扫描设备关注空间坐标、形状偏差和点云质量；干涉测量系统可能关注位移、平面度、波前或表面形貌等指标。比较设备精度时，应先确认测量对象、测量范围、测试条件和指标定义是否一致。

常见性能指标包括：

示值误差：测量设备显示值与参考值之间的差异，用于评价测量结果的偏差。

重复性：在相同设备、操作者、方法和环境条件下重复测量时，结果的一致程度。

分辨能力：设备能够区分的最小变化量。分辨能力高不等于整体测量误差小。

测量不确定度：用于表征测量结果可能分散范围的参数，通常需要结合设备、环境、样品、方法和数据处理等因素进行评估。

二、环境条件对光学测量精度的影响

1. 温度变化与热膨胀

温度是影响精密尺寸测量的重要环境因素。被测工件、测量设备和标准器都可能随温度变化产生尺寸变化。如果工件与设备处于不同温度状态，或测量过程中温度持续变化，测量结果就可能出现偏差。

例如，金属工件在温度升高时通常会发生热膨胀。对于较长尺寸或公差较小的零件，即使温度变化不大，也可能对测量结果产生可见影响。实际影响程度取决于材料热膨胀特性、工件尺寸、温度变化幅度和测量要求。

控制措施包括：让设备、工件和标准器在测量前充分达到热稳定状态；避免工件刚完成切削、磨削或清洗后立即测量；按照测量规范控制环境温度，并记录温度变化。涉及尺寸修正时，应依据材料热膨胀系数和适用的参考温度进行计算，不能简单套用统一修正值。

2. 振动与机械扰动

光学测量系统对振动的敏感程度与测量原理、设备结构、放大倍率、曝光时间和测量对象有关。外部振动可能造成图像抖动、边缘定位波动、扫描点偏移或干涉信号变化。

振动来源可能包括机床、空压机、泵、风机、运输车辆以及人员走动。高倍率影像测量、精密轮廓测量和部分干涉测量对振动尤其敏感。

改善方法包括将设备安装在符合要求的基础或隔振平台上，减少附近大型设备运行造成的扰动，并在测量时避免碰触工作台和设备支撑结构。若重复测量结果呈现周期性波动，应检查振动来源，而不是仅通过软件平滑数据。

3. 光照、杂散光与成像条件

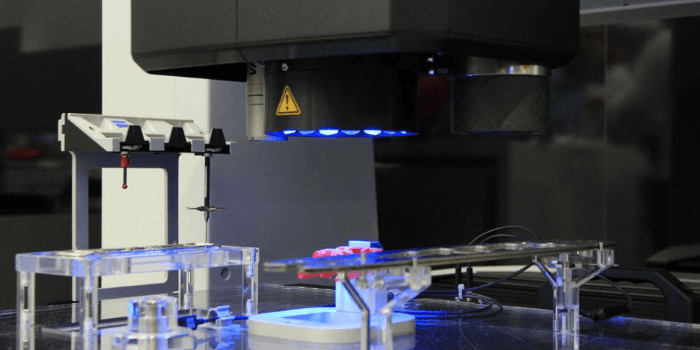

影像测量设备依靠图像识别工件边缘、特征点或轮廓。光照不均、反射过强、背景亮度变化和杂散光都可能改变边缘对比度，影响边缘定位。

透明、半透明、高反光或深色样品对照明方式的要求不同。背光照明适合部分轮廓和通孔测量；表面照明可用于观察特征、纹理或局部表面，但具体方案应依据样品反射特性和测量目标选择。

测量时应固定照明模式、亮度和曝光设置，避免每次测量随意改变参数。对于反光表面，可尝试调整照明角度、采用适配的漫射照明，或通过经过验证的样品处理改善成像，但应确保处理不会改变被测尺寸或表面特征。

4. 空气流动、湿度与污染

空气流动可能造成工件或设备局部温度变化；灰尘、油雾和水汽则可能污染镜头、光学窗口或样品表面。污染会降低成像对比度、改变光路或引入额外散射。

环境湿度还可能影响某些样品的表面状态，例如吸湿材料、易氧化金属或带有水膜的零件。应根据设备和样品要求控制洁净度与湿度，并定期检查镜头、光学窗口和样品表面是否存在污渍或凝结物。

三、设备校准与系统误差控制

1. 为什么光学测量设备需要校准

设备校准用于建立测量示值与参考标准之间的关系，并识别设备在规定条件下的误差。随着使用时间、温度变化、机械移动、光学部件调整和维护操作，设备的测量性能可能发生变化。

校准并不意味着设备在所有测量范围、所有工件形状和所有环境条件下都没有误差。校准结果通常适用于规定的测量范围、方法和条件，实际使用时还需要考虑样品特征、测量程序和操作者等因素。

2. 使用合适的标准器进行校准或核查

标准器应与测量设备的用途和测量范围相匹配。例如，长度测量可使用经过校准的长度标准或专用校准件；影像系统可使用适用的标尺、网格板或几何标准件；三维光学扫描系统则可能需要使用具有已知尺寸、形状或空间特征的标准器。

标准器应具有有效的校准信息，并在规定的环境条件下使用。校准时应注意标准器的清洁、放置方向、测量位置和温度状态，避免标准器本身的污染或热变形影响校准结果。

3. 校准范围与实际测量范围应一致

设备在某一局部区域表现良好，不代表整个测量范围都具有相同的误差水平。对于大行程影像测量、三维扫描或多位置测量，应关注不同位置、方向和测量长度上的误差表现。

校准或性能核查应覆盖实际使用中重要的测量范围和特征类型。若日常测量集中在特定区域或方向，可在设备规定的校准要求之外，建立针对该区域的定期核查项目，但不能用局部核查替代必要的完整校准。

4. 校准周期与重新校准的触发条件

校准周期应依据设备使用频率、测量风险、历史校准结果、制造商建议和质量管理要求制定。高频使用、精度要求严格或环境波动较大的设备，可能需要更密集的性能核查。

发生设备搬迁、碰撞、维修、光学部件更换、软件或测量程序重大变更，以及核查结果超出允许范围时，应评估是否需要重新校准或进行专项验证。校准周期不宜只依据设备购置年限决定。

5. 建立日常核查与校准记录

日常核查可通过稳定的标准件、参考样品或设备自检程序进行，重点观察测量结果是否出现异常变化。核查记录应包含设备编号、标准器信息、环境条件、测量结果、判定依据和处理措施。

若核查结果持续偏离历史基线，应暂停将该设备用于关键尺寸判定，并分析可能的系统误差来源。必要时应追溯受影响的测量数据，评估是否需要复测。

四、样品制备与装夹对测量精度的影响

1. 清洁样品表面，避免污物干扰

油膜、灰尘、切屑、冷却液残留和指纹可能改变光学反射、边缘识别或扫描表面形貌。测量前应采用与材料和表面状态相适应的清洁方法，并确认清洁过程不会腐蚀、划伤或改变样品尺寸。

精密测量不应把清洁视为可有可无的步骤。对于微小特征、窄缝、薄壁件或高反光表面，少量附着物就可能影响边缘定位或局部点云质量。

2. 样品表面反射与透明特性

光学系统通常需要接收来自样品表面的光信号。高反光表面可能产生镜面反射或局部过曝；透明材料可能出现多重反射、折射或背景透射；深色或粗糙表面则可能导致信号不足或散射增强。

应根据测量原理选择合适的照明、曝光、滤光和采集方式。对特殊表面使用消光剂、显影剂或其他辅助涂层时，必须确认涂层厚度、均匀性和清除方式不会影响待测尺寸，并在测量方法中明确记录。

3. 样品形状、边缘和特征可见性

倒角、圆角、毛刺、细小孔洞、深槽和曲面会影响光学系统对边界的识别。测量边缘时，系统可能将倒角边、真实轮廓边或反射边误识别为目标边界。

样品制备应确保待测特征清晰且具有代表性。若测量目标是零件的实际外轮廓，应明确边界定义；若目标是某一理论几何元素，则应根据测量规范确定拟合区域和数据处理方法。

4. 装夹稳定性与测量姿态

样品装夹不稳可能导致测量过程中位置变化；夹紧力过大则可能使薄壁件、弹性件或柔性材料发生变形。装夹方式还会影响测量视角、光路遮挡和可测区域。

应使用适当的支撑和夹具，使样品在测量过程中保持稳定，同时避免对待测部位施加不必要的载荷。对薄壁或易变形工件，可考虑低应力支撑、多个支撑点或经验证的专用夹具，并记录装夹状态。

5. 样品温度与预处理时间

样品刚从加工、清洗或热处理工序转入测量环节时，可能仍处于热不稳定状态。温度未均衡时，样品尺寸可能持续变化，表面还可能残留水膜或清洁剂。

测量前应根据材料、尺寸和精度要求安排适当的温度稳定时间，并确认样品达到测量程序要求的状态。对温度敏感的样品，应记录测量时的温度，必要时采用经验证的温度修正方法。

五、光学系统性能与测量方法的影响

1. 镜头、数值孔径与景深

镜头的成像能力、放大倍率、数值孔径和景深会影响图像细节、边缘清晰度和可测范围。放大倍率提高可能有助于观察微小特征，但也可能缩小视野、增加对焦要求，并使振动和照明变化更容易影响测量。

选择光学配置时，应根据待测特征尺寸、形状、表面状态和测量不确定度要求确定，而不是单纯追求高倍率。对于高度变化明显的样品，还应确认景深是否覆盖测量区域，或采用适合的多焦面测量方式。

2. 对焦与边缘识别算法

自动对焦和边缘识别算法会影响特征定位。图像对比度不足、边缘存在毛刺、反射不均或算法阈值设置不当，都可能使识别位置发生偏移。

关键测量程序应固定并验证对焦策略、边缘检测方式、阈值和滤波设置。若更换软件版本、算法或测量程序，应评估其对结果的影响，避免程序变化造成数据不可比。

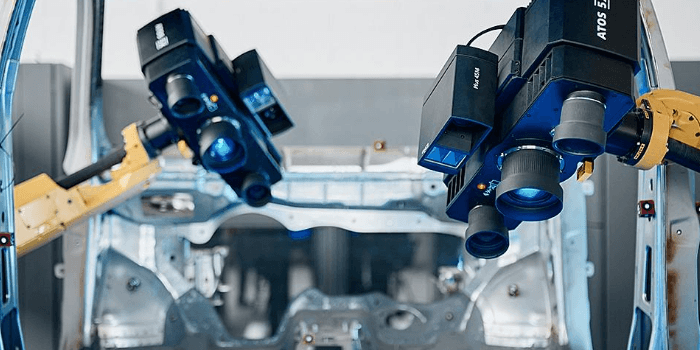

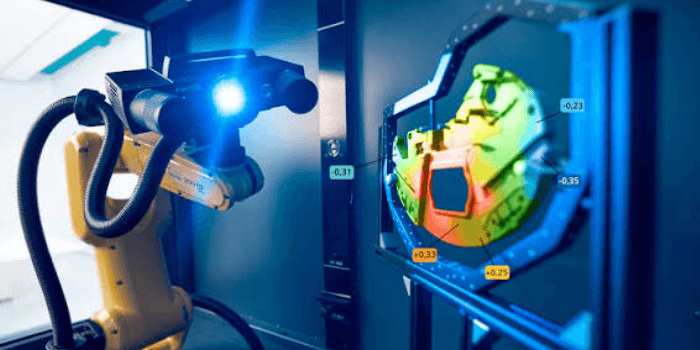

3. 扫描路径、采样密度与数据覆盖

三维光学扫描的结果不仅取决于设备本身，还取决于扫描路径、视角、采样密度和数据覆盖范围。遮挡区域、反射异常区域或点云稀疏区域可能造成局部形状缺失或拟合偏差。

应规划合理的扫描角度和重叠区域，检查点云是否完整覆盖目标特征。对于关键尺寸或局部几何形状，必要时应增加采样或采用独立方法进行验证。

4. 数据拟合与软件处理

光学测量常需要通过点、线、圆、平面或曲面拟合得到尺寸和形状参数。拟合算法、采样区域、异常点处理和坐标系建立方式都可能影响最终结果。

测量程序应明确采用的几何定义和拟合规则。去噪、平滑、点云精简或自动剔除异常点等处理，应在验证后使用，并保留原始数据或关键处理记录。过度滤波可能抹去真实形貌或改变边缘位置。

六、如何系统提升光学测量精度

建立稳定的测量环境：根据设备要求控制温度、振动、照明和洁净度，避免测量期间环境条件明显变化。

规范校准和日常核查：使用适配的标准器，覆盖实际测量范围，并在搬迁、维修、碰撞或核查异常后及时评估设备状态。

统一样品制备流程：规定清洁方式、温度稳定时间、表面处理要求和装夹方法，减少不同操作者之间的差异。

验证测量程序：固定关键光学设置、对焦方法、边缘识别参数、扫描路径和数据拟合规则，确保程序变更经过验证。

进行重复测量和交叉验证：对关键尺寸进行多次测量，必要时使用其他经校准的测量方法或标准器进行比对，识别偶然波动和系统偏差。

评估测量不确定度：结合设备性能、环境、样品、操作者和数据处理等因素，判断测量结果是否足以支持相应的质量判定。

七、光学测量精度常见问题

光学测量设备分辨率高，测量精度就一定高吗？

不一定。分辨率表示设备能够区分的细小变化，测量精度还受到校准误差、光学系统、环境条件、样品状态和测量方法影响。高分辨率设备仍可能存在系统偏差或较大的测量不确定度。

为什么同一工件重复测量结果会有差异？

可能与温度变化、装夹位置、照明设置、对焦状态、边缘识别、振动或操作者差异有关。应固定测量条件，检查样品是否稳定，并通过重复测量分析波动来源。

光学测量前必须清洁样品吗？

多数精密光学测量都需要确保样品表面清洁，但清洁方法应与材料和表面状态相适应。不能使用可能腐蚀、划伤或改变待测表面的清洁剂和工具。

设备多久校准一次才合适？

没有适用于所有光学测量设备的统一周期。应依据制造商建议、使用频率、测量风险、历史校准结果和质量管理要求确定，并在设备搬迁、维修、碰撞或核查异常后评估是否需要重新校准。

环境温度变化一定会造成尺寸测量误差吗？

温度变化可能引起设备、标准器和工件的尺寸变化，但实际影响取决于材料、尺寸、温度变化幅度及测量方式。通过热稳定、温度记录和适当修正，可以降低其对测量结果的影响。

结语

光学测量精度由设备性能、环境条件、校准状态、样品制备、装夹方式和数据处理共同决定。提升精度需要从测量全过程入手：保持环境稳定，使用适当标准器开展校准与核查，规范样品清洁和装夹，验证光学设置与测量程序，并通过重复测量和不确定度分析确认结果可靠性。只有将设备能力与实际测量条件相匹配，才能让光学测量结果更稳定地服务于尺寸检测、质量控制和工艺改进。
