普通线切割精度能达到多少？线切割设备加工公差与表面质量

"普通线切割精度能达到多少"是加工车间里经常被问到却难以用单一数字回答的问题。线切割——全称电火花线切割加工——的精度不是一个固定的设备出厂指标，而是机床机械精度、脉冲电源放电参数、电极丝状态、工件材质和切削液条件等因素共同作用的结果。一台出厂标称精度正负零点零零五毫米的线切割机，在参数设置不当或维护不到位的条件下实际加工精度可能降到正负零点零一毫米甚至更低；反过来，一台养护得当的中等规格设备，在优化参数后也可能稳定做到正负零点零零三毫米的尺寸一致性。所以回答这个问题需要从多个维度拆解。

一、线切割加工精度的构成与定义

1、线切割加工的精度可以拆分为尺寸精度、形位精度和表面粗糙度三个基本维度。尺寸精度回答的是"切出来的尺寸与图纸名义尺寸差多少"，通常以单边或双边偏差的正负值来表示。形位精度回答的是"切割面的几何形状是否规整"——包括切割面的直线度（沿厚度方向切割面是否是直的还是带有鼓形或凹入）、圆角误差（切割内直角或外直角时是否能得到真正九十度的转角，还是一定半径的圆角过渡）以及上下表面的尺寸一致性（切出来的矩形是上下尺寸一样的正矩形还是上大下小的梯形）。表面粗糙度则反映切割表面的微观形貌——是由无数个微小的放电凹坑组成的表面纹理。

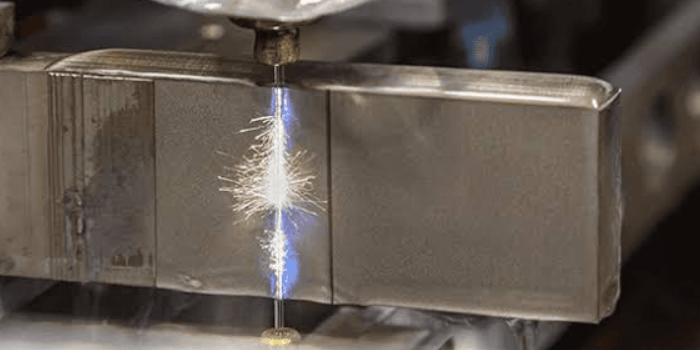

2、线切割的非接触式加工原理在带来相对于传统切削加工的精度优势（无切削力变形）的同时也存在其本征的精度限制因素。线切割依靠电极丝与工件之间脉冲放电产生的高温（放电点瞬时温度在几千摄氏度量级）熔化和气化材料来完成切削，每一次脉冲放电去除的材料量在微米级别。放电间隙——电极丝与工件切割面之间的工作间隙——通常在零点零一毫米到零点零五毫米之间。这个间隙的大小不是恒定的，而是受放电参数、切削液状态和排屑条件的动态影响而波动——间隙波动直接体现为切割尺寸的波动。因此线切割精度的核心挑战是保持放电间隙在加工过程中的空间一致性和时间稳定性。

3、普通线切割（即快走丝线切割）与慢走丝线切割在精度层级上存在结构性差距。普通快走丝线切割使用钼丝作为电极丝，丝速在每秒六米到十二米之间，电极丝在加工区做高速往复运动——这种往复运动方式下电极丝不可避免存在振动和摆动，且电极丝本身的损耗在连续循环使用中会逐渐发生——钼丝直径在连续切割数小时后会有零点零一到零点零三毫米的损耗，这个损耗直接转化为尺寸的偏差。慢走丝线切割使用黄铜丝或镀锌铜丝作为一次性使用的电极丝，走丝速度在每秒零点一米到零点三米之间，丝张力稳定且一次走过后即废弃不用，没有电极丝损耗导致的尺寸漂移问题。两者之间的精度差距大致为一个数量级——普通快走丝的稳定加工精度一般在正负零点零零五毫米到正负零点零一五毫米，慢走丝的稳定加工精度可以做到正负零点零零二毫米到正负零点零零五毫米。

二、尺寸精度的实际可达成范围

1、普通快走丝线切割在正常设备状态和合理工艺参数下的实际尺寸精度表现可以按工件厚度分段来看。加工厚度在十毫米到三十毫米的薄工件——切削条件相对稳定、排屑顺畅、放电间隙波动小——尺寸精度的平均值偏差通常可以控制在正负零点零零五毫米到正负零点零零八毫米，一批工件的尺寸重复性散差在零点零零五毫米到零点零一毫米左右。加工厚度在五十毫米到八十毫米的中厚工件——随着切割厚度增加、切削液在切缝中的流动阻力加大、切屑排出变慢、放电间隙的均匀性下降——尺寸精度均值偏差扩大到正负零点零零八毫米到正负零点零一五毫米，重复性散差扩大到零点零一毫米到零点零二毫米。加工厚度超过一百毫米的厚工件——切缝深处的排屑问题进一步恶化、电极丝在长悬空的切缝中振动加剧——尺寸精度均值偏差可能达到正负零点零一毫米到正负零点零二毫米以上，在一百五十毫米以上厚度加工中做到稳定零点零二毫米以内的尺寸精度依赖设备状态和操作经验。

2、圆孔和圆弧特征的切割精度受到电极丝直径补偿和圆角过渡效应的影响。线切割加工圆孔时，实际切出的孔径等于电极丝中心走的轨迹直径加上放电间隙再加上电极丝半径乘以二。这当中关键的是电极丝的实际有效直径不等于钼丝的物理直径——钼丝的物理直径加上两侧的放电间隙构成了切割去除的总宽度（通常称为切缝宽）。切缝宽的实际值受放电参数、切削液浓度和工件材质的影响而在一定范围内变动，零点零零五毫米到零点零一毫米的切缝宽波动对于小直径孔的尺寸偏差是成倍放大的——直径五毫米的孔因为切缝宽变化零点零零五毫米导致的直径偏差约零点零一毫米，虽然绝对偏差不大但相对小孔来说比例值就显得可观了。

3、台阶和凸模类特征的成型精度需要考虑"二次放电"和"背面飞溅"效应。线切割加工凸模（切割一圈后留下中间的实体部分）时，因为加工路径必须从工件外缘引入——通常需要在工件上预钻一个穿丝孔——引入切割的初始段和切割闭合的收尾段是两个精度容易失稳的位置。初始段在进入稳定切割之前放电间隙还没有达到稳态平衡，切缝偏窄；收尾段闭合时切下的中心部分因为仅靠最后一丝连接而与母材相连、在完全分离前会产生微小的移位导致收尾处尺寸突变。防止凸模收尾漂移的技术做法是在最后关闭前设置一或多段"暂停保持"——在距闭合零点一毫米到零点二毫米处暂停加工，让工件冷却、应力释放、切削液冲洗均匀后再继续切断到最终完全分离。

三、形位精度与表面质量

1、切割面的直线度（也称切割面的平直度）是线切割形位精度的关键指标，它描述的是沿工件厚度方向切割面与理想垂直平面之间的偏离。普通快走丝线切割的切割面直线度偏差一般在零点零零五毫米到零点零一五毫米之间（测量长度为加工厚度方向的全厚）。切割面直线度的劣化通常呈鼓形——中间位置偏向工件的材料内部方向稍多而上下两端面相对稍少——形成的原因是电极丝在切缝中间位置受到的排屑流体阻力和放电不均匀力使得丝在中段的振动幅度更大或放电间隙更大。切割面的鼓形偏差与切割厚度成近似的正比关系——薄件（十毫米以内）的直线度偏差一般在零点零零三毫米到零点零零五毫米，中厚件（五十毫米）在零点零一毫米左右，厚件（八十毫米以上）可能达到零点零一五毫米到零点零二毫米以上。

2、工件上下表面的尺寸差异（俗称"锥度"或"喇叭口"）是快走丝线切割难以避免的形位偏差。理想切割情况下上下表面的尺寸应该一致，但实际切割出的矩形往往是上表面尺寸稍大、下表面（刚开始切割的表面）尺寸稍小——形成大约零点零零五毫米到零点零一五毫米的上大下小锥度（以五十毫米厚度为参考）。这个锥度产生的根源是电极丝在从导向器出口到工件底面这一段走丝路径中因为导轮磨损、导轮位置偏移或电极丝的固有张力波动而存在微小倾角。大多数快走丝线切割机床具备锥度切割功能——通过上下导轮的独立坐标运动可以主动加工出带锥度的切割面——但对于需要零锥度的垂直切割面，导轮位置的精密校准是关键。

3、表面粗糙度是线切割加工质量的直观表现指标，也是制约精密线切割加工后工序是否还需要研磨抛光的关键因素。普通快走丝线切割的加工表面粗糙度算术平均偏差值通常在一点六微米到三点二微米之间——表面在放大后可见由一圈圈细微的放电凹坑形成的有规则纹理。表面粗糙度与切割效率和脉冲能量呈正相关——用大电流高能量的粗加工参数可以在较快的切割速度下完成加工但表面粗糙度偏到三点二微米到六点三微米；用小能量精加工参数表面粗糙度可以做到零点八微米到一点六微米但切割速度相应大幅减慢。快走丝线切割引入多次切割工艺——粗切留出几十微米的精修余量、再用小能量精加工参数走一到两次精修切割——可以将表面粗糙度改善到零点八微米到一点六微米，这是普通快走丝中面粗糙度优化的上佳效果。

四、影响精度的关键工艺参数与控制

1、脉冲电源的放电参数组合——脉冲宽度、脉冲间隔和峰值电流——是影响线切割尺寸精度和表面质量的核心电气调节量。脉冲宽度决定单次放电的持续时间——宽度越大单次去除的材料量越大、切割速度越快但表面粗糙度越粗且放电间隙波动越大。普通快走丝粗加工的脉冲宽度一般在十微秒到三十微秒之间，精加工降到一微秒到五微秒——精加工的脉冲宽度缩小意味着每个放电凹坑更浅更小、切割面的粗糙度更低，但切割速度下降到粗加工的十分之一到几分之一。脉冲间隔（两个相邻脉冲之间的休止时间）影响切削液的消电离恢复程度——间隔过短、切削液来不及恢复绝缘状态就触发下一个脉冲，放电位置会偏离稳定区域引起间隙紊乱。精加工时脉冲间隔适当拉大到脉冲宽度的四倍到八倍以上有利于放电稳定。

2、钼丝的张力和走丝速度是两个直接影响切割精度的机械参数。钼丝张力不足会导致电极丝在切割区出现振幅偏大的振动——振动幅度零点零零五毫米到零点零一毫米直接叠加到切割尺寸误差中。张力过大则可能导致钼丝在导轮处出现异常的侧滑或加速导轮磨损——新丝安装后的张力一般设定在六牛到十牛之间（因丝径和机型而异）。走丝速度的快慢决定电极丝在切割区的移动线速度——快走丝的速度一般在每秒六米到十二米，走丝速度偏慢时电极丝在切割区的瞬时温度更高、丝径的热膨胀增加细度增加、切割缝宽相应变小，同时电极丝的损耗速度也会略微加快。

3、切削液（俗称"水"或"工作液"）的浓度和清洁度对精度的影响常常被车间操作者所低估。快走丝线切割通常使用乳化液稀释作为切削液，浓度一般控制在百分之五到百分之十五之间——浓度偏低导致放电间隙偏大、切缝变宽、尺寸偏大且精度不稳定；浓度偏高则切缝偏窄且排屑效果下降、切割速度降低。切削液的清洁度尤其是在切割钢件和硬质合金件时更为关键——切缝中产生的金属微粉在切削液中不断累积，当金属微粉浓度过高时切削液的电绝缘性能下降，放电点不再集中在电极丝与工件的最近距离处，而是随机地分散到切缝各处——这种"寄生放电"会导致切割面粗糙度急剧恶化且尺寸控制基本丧失。切削液应定期使用过滤系统循环净化，浑浊明显的切削液应立即更换。

五、提升普通线切割精度的工程手段

1、导轮与导电块的定期维护是保持快走丝线切割精度的基础条件。导轮在钼丝的高速往复运动中持续运转，导轮轴承的磨损会导致导轮径向跳动和轴向窜动——导轮的径向跳动量直接转化为电极丝的周期性摆动。导轮跳动量应控制在零点零零三毫米到零点零零五毫米以内，超过这个标准即应更换轴承或整体更换导轮组件。导电块是给钼丝供电的关键接触元件——导电块与钼丝的接触表面在长期使用中会被钼丝磨损出凹槽，凹槽过深（超过零点一毫米）后接触电阻增大、供电不稳定，放电能量波动影响精度。导电块的硬质合金接触面在出现明显凹槽时应及时更换或翻面使用。

2、多次切割（多道切割工艺）是普通快走丝线切割提升精度的核心工艺策略。标准的三道切割方案从粗切—精修—精整构成：第一刀粗切割断，余量留几十微米；第二刀精修走精加工放电参数，去除粗切面的放电凹坑和热影响层，将尺寸逼近目标值剩余最后几微米到十几微米的余量；第三刀——如果有条件安排——做精整切割，使用更小的放电能量修光表面，达到最终的目标尺寸和表面粗糙度。多道切割对操作的技术要求是：每次精修前必须确认钼丝的张力充足且没有发生变径、切削液的浓度在合适范围、导轮跳动在合格范围内——否则精修不但改善不了精度反而可能因为修切参数下电极丝运动的不稳定性加剧而损伤已加工面的质量。

3、温度控制在精密线切割加工中是一个需要认真对待的技术条件。线切割加工过程中的放电热量和切削液循环泵的摩擦热量会在数小时内使切削液的温度上升五度到十度甚至更多。工件本身在加工区域的热膨胀会导致在热态下测得的尺寸与冷至室温后的实际尺寸存在偏差——钢件在二十度的温差下每百毫米尺寸变化约零点零二毫米。对于尺寸在五十毫米以上且公差在正负零点零一毫米以内的精密件，建议在切割过程中引入切削液恒温装置将液温控制在正负一度到正负两度的波动范围内，或者在完成粗切和精修后让工件在室温下充分冷却（放置时间不短于三十到六十分钟）再根据冷却后的实测尺寸决定是否需要再追加一次修正切割。

以下是您可能还关注的问题与解答：

问：线切割能做到正负零点零零二毫米的公差吗？

答：这个精度的要求可以从设备类型和能力上做区分。慢走丝线切割在良好的设备状态和优化的加工参数下，可以稳定实现正负零点零零二毫米的尺寸精度——这是慢走丝的核心精度优势之一，也是其被用于精密模具和航空零件加工的主要原因。普通快走丝线切割在一般的加工条件下做到正负零点零零二毫米的稳定精度——难度偏高，更现实的是将稳定的尺寸精度目标定位在正负零点零零五毫米到正负零点零一毫米区间，在设备状态、参数匹配和操作经验都相当理想的前提下，部分薄件可以做到正负零点零零三毫米但不宜将此作为批量生产的常规精度承诺。

问：线切割和磨削比，精度差多少？

答：从精度等级上，精密磨削的精度高于普通线切割，慢走丝线切割的精度与精密磨削处于同一量级。平面磨削加工两平行平面的平行度和尺寸一致性可以达到零点零零二毫米到零点零零五毫米，表面粗糙度可以做到零点四微米甚至更低。慢走丝线切割在尺寸精度（正负零点零零二毫米到零点零零五毫米）上与磨削相当，但表面粗糙度一般只能做到零点八微米到一点六微米，不如磨削表面细腻。普通快走丝线切割在精度和粗糙度上均比磨削低一到两个等级。在加工路径上，线切割的优势在于不产生切削力和可以加工复杂形状（内直角、异形孔、窄槽等磨削难以进入的区域），线切割和磨削本质上是互补工艺而非替代工艺。

问：第一次用线切割，怎么知道机器目前的实际精度？

答：做一个"试切—测量—评估"的三步验证是最直观有效的方法。准备一块与被加工工件相同材质的试片——厚度、材质和热处理状态与批量正式加工件一致。在试片上编程切割一个二十毫米乘二十毫米的正方形和一个十毫米直径的圆孔。加工完成后用千分尺和孔规或三坐标测量机检测正方形的长宽尺寸和圆孔的孔径，同时检查正方形上下表面的尺寸差（锥度）和切割面的垂直度。将检测结果与机床出厂标称精度和你的产品公差要求做比对——偏差在预期范围内则可以正常使用，偏差超出则需排查导轮跳动、钼丝张力、切削液浓度等前述影响因素。这个基础验证应作为新设备或设备大修后的标准收关步骤。

问：快走丝精度越来越差有什么具体的排查方法？

答：系统排查可以按"机械精度——电气参数——耗材状态"顺序逐层进行。机械层：用千分表检查导轮的径向跳动和轴向窜动（每导轮逐一测量），检查上下导轮是否在同一垂直平面内（用光学校准或打表的方法），检查钼丝的张紧装置是否正常供力。电气层：检查脉冲电源的输出波形是否正常（如果有条件的可以用示波器观测放电电压和电流波形是否稳定——毛刺过多或波形不规则提示电源内部元件老化），检查导电块与钼丝的接触是否良好。耗材层：检查钼丝表面是否有明显的发黑氧化、局部变细、弯曲记忆等劣化迹象——钼丝使用到一定累积切割时间后即便没有断裂也建议定期更换（连续切割几十小时到一百多小时一换因具体条件和经验不同而异），切削液是否已经浑浊到需要更换。三层联动排查基本能定位到精度劣化的根源。

问：多道切割中每道工序留多少余量合适？

答：余量设置需要参考材质厚度和粗切面质量综合设定。一般的三道切割余量分配可参考如下：第一刀粗切后单边留出零点零三毫米到零点零五毫米的余量给精修——这个区间既保证了足够的材料能够被精修刀去除（大于粗切面的放电影响层深度和表面粗糙度的峰值高度），又不会因为余量过大而让精修刀的切割时间拖得过长或者精修时放电能量蓄积过热。第二刀精修后单边留出零点零零三毫米到零点零零八毫米的余量给第三刀精整——精整的道次去除量很小，主要作用是微量修光表面达到最终粗糙度。如果只有两道切割（没有条件安排三道），粗切后留零点零二毫米到零点零四毫米给精修即可，精修一刀直接切到目标尺寸。

普通线切割的精度水平，以快走丝线切割为例，在设备维护达标、参数优化到位、加工厚度在五十毫米以内的常规条件下可以达到正负零点零零五毫米到正负零点零一毫米的尺寸精度、零点零一毫米左右的切割面直线度偏差和一点六微米到三点二微米的表面粗糙度。这些数字组合在一起大致就是一台处于良好技术状态的快走丝线切割机在实际生产中可以兑现的加工精度区间。精密加工则必须使用慢走丝线切割或经过多道切割工艺优化的快走丝——前者的精度上限在正负零点零零二毫米到零点零零五毫米，后者的精度在最佳状态下可以接近正负零点零零三毫米但批量稳定性尚不如慢走丝。线切割的精度从来不是一个设备厂商标称的固定参数，而是设备状态、工艺参数和操作维护三个变量共同决定的结果——哪个变量欠了功课，精度的短木板就出现在那个方向。
