数控五面体加工中心铣头交换系统结构原理与故障排查

数控五面体加工中心集立式加工和卧式加工功能于一体，通过自动交换不同角度的铣头实现工件一次装夹多面加工。铣头交换系统是五面体加工中心的核心功能单元，其运行可靠性直接影响设备的综合效率。铣头交换系统涉及机械传动、液压控制、电气定位和检测反馈多个技术领域，故障发生时表现多样、排查难度较大。本文从结构原理入手，系统分析铣头交换系统的常见故障类型和排查方法。

一、五面体加工中心与铣头交换系统概述

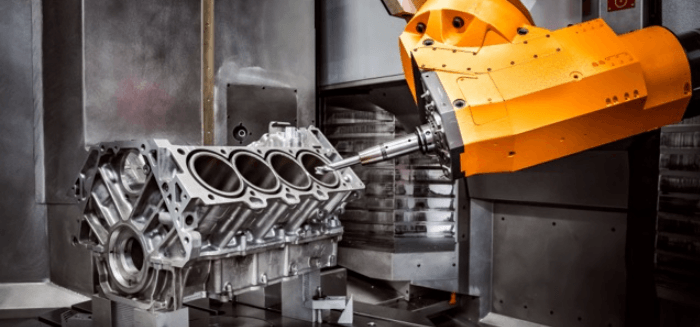

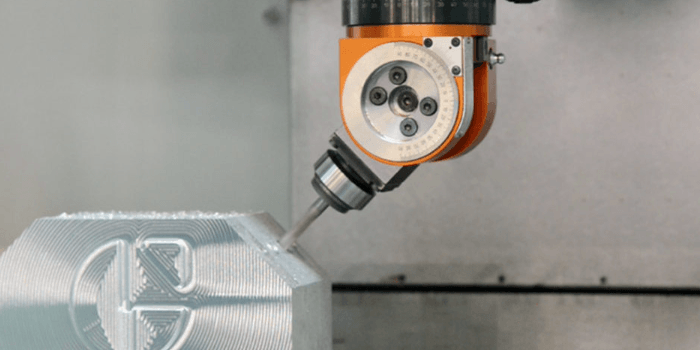

1、数控五面体加工中心在普通龙门式加工中心的基础上增加了铣头自动交换功能。标准配置包括一个垂直铣头和一个或两个不同角度的附件铣头，通过自动交换装置在主轴与各附件铣头之间完成切换。垂直铣头用于常规的平面和孔系加工，附件铣头则根据加工需求配置直角铣头或万向铣头，实现工件侧壁斜面等非垂直方向的加工。这一设计避免了工件多次装夹带来的基准转换误差，有效提高加工精度和生产效率。

2、铣头交换系统主要由铣头库、机械手或交换台车、定位锁紧机构和检测传感器组成。铣头库用于存放各用附件铣头，通常设置在龙门立柱侧面或横梁上方，库位数量根据设备配置从两个到六个不等。交换机构负责将待用铣头从库位取出并运送至主轴下方，完成与主轴的对接和锁紧。整个交换过程由数控系统按照预定程序自动控制，交换时间通常在三十秒到两分钟之间。

3、铣头交换系统的精度要求体现在铣头与主轴对接后的位置重复性和刚性连接可靠性两个方面。位置重复性要求在正负零点零零五毫米以内，保证更换铣头后刀具中心点的空间坐标不变。刚性连接要求各锁紧面紧密贴合，在承受切削力时不产生相对位移或振动。设备的综合加工精度在很大程度上取决于铣头交换系统的性能状态。

二、铣头交换系统的核心结构组成

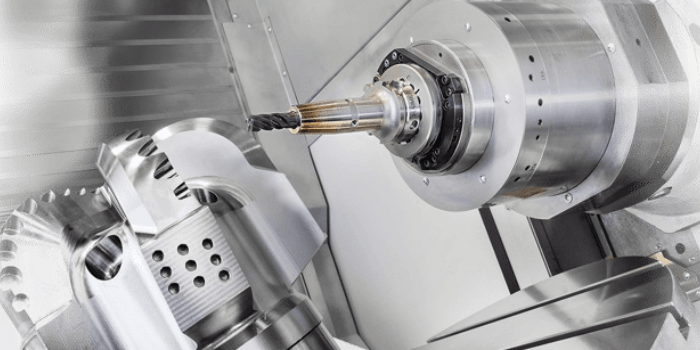

1、机械手或交换台车是执行铣头搬运的核心机构。机械手结构的交换系统通常采用旋转式或直线往复式机械臂，通过夹爪抓取铣头两侧的抓取槽完成取放动作。交换台车结构则通过导轨将铣头从库位水平运送至主轴下方，由垂直升降机构完成对接。机械手结构的交换速度较快但机械结构复杂，台车结构的运动平稳性更好但对安装空间的要求较高。

2、定位锁紧机构是保证铣头与主轴准确对接和可靠固定的关键部件。定位方式通常采用圆锥面定位或圆柱面加端面定位两种形式。圆锥面定位具有自动定心功能，配合精度高但加工难度较大。圆柱面加端面定位的加工相对简便，但对清洁度的要求更加严格。锁紧方式普遍采用碟形弹簧夹紧和液压松开的设计，确保在断电或液压系统失效时铣头仍处于锁紧状态不会脱落。

3、检测传感器系统为交换过程提供位置确认和状态反馈信号。主要传感器包括库位到位传感器、机械手夹爪状态传感器、主轴抓取到位传感器和锁紧确认传感器。这些传感器的信号串联在交换程序的执行条件中，任何一个传感器信号异常都会导致交换程序中断并触发报警。传感器系统的故障是铣头交换系统最常见的故障来源。

三、自动交换控制流程与定位锁紧原理

1、铣头自动交换的完整流程包括卸铣头、取铣头和装铣头三个阶段。卸铣头阶段主轴携带当前工作铣头移动至交换位置，松开锁紧机构后将铣头放置在交换台或机械手上。取铣头阶段交换机构从库位取出待用铣头并运送至主轴下方。装铣头阶段主轴下降与铣头对接，锁紧机构动作完成机械和电气连接。整个流程中每一步的完成状态都需要传感器确认后才能进入下一步。

2、定位锁紧原理的核心在于锥面配合和碟簧夹紧机构。主轴端部设有标准锥孔，铣头上端设有与锥孔匹配的锥柄。当主轴下降使锥柄进入锥孔后，碟形弹簧推动拉杆将锥柄向上拉紧，锥面之间的摩擦力提供主扭矩传递路径。铣头顶部的端面与主轴端面贴合后形成端面定位，承受轴向切削力。液压系统仅在松开时提供反向压力压缩碟簧，正常加工状态下碟簧始终处于夹紧状态。

3、电气和管路的自动对接是交换过程中容易出问题的环节。采用快换接头结构的自动对接系统，通过导向套引导液压油路和电气插头与铣头侧的对应接口对接。对接到位后检测传感器确认连接可靠。由于每次交换时都需要插拔对接，长期使用后导向套磨损快换接头密封件老化都会导致对接失败或泄漏。定期检查和更换对接组件是保证交换成功率的重要措施。

四、常见故障类型与排查思路

1、交换过程中程序中断报警是最常见的故障类型。报警原因通常为传感器信号未到位或时序错乱。排查时首先在数控系统界面查看报警代码和故障信息，根据报警提示定位到具体的传感器或执行步骤。然后检查对应传感器的外观是否完好电源是否正常，手动触发传感器观察系统是否能够正确接收信号。清洁传感器检测面排除油污遮挡引起的信号异常。传感器本身损坏时需更换同型号传感器。

2、铣头锁紧不到位是影响加工安全的严重故障。锁紧不到位的表现包括铣头在加工过程中出现异响振动或在强力切削时发生偏移。故障原因包括碟形弹簧疲劳变形导致夹紧力不足、锁紧面上附着切屑油污阻碍贴合、液压系统保压能力下降导致松开后无法有效复位。排查时应先清洁锁紧面和锥面，再检查液压系统压力和碟簧状态，必要时使用专用工具测量实际夹紧力是否达到设备规定值。

3、机械手或交换台车动作卡滞也是常见的机械类故障。卡滞原因包括导轨润滑不良、传动链条或齿条磨损、限位挡块位置偏移以及驱动电机编码器故障。排查时先手动操作交换机构低速运行，观察运动轨迹有无异常和异响。检查导轨润滑系统供油是否正常，补充润滑脂后重新测试。导轨表面有划伤或压痕说明存在硬质颗粒进入，需要清洁导轨并检查防护罩完整性。驱动系统故障时需要联系电气维修人员进行编码器校准或电机检修。

五、日常维护与预防性保养措施

1、铣头交换系统的日常维护应纳入设备操作人员的每班点检内容。点检项目包括锁紧面清洁状况检查、液压管路有无渗漏、传感器支架固定螺栓有无松动、快换接头密封圈有无老化和机械手运动区域有无异物。发现异常应在点检表中记录并及时报修。铣头存放库位内应保持清洁干燥，库位定位销和支承面定期涂抹防锈油脂。

2、定期保养的周期根据设备使用频率确定，一般建议每季度进行一次全面保养。保养内容包括：清洗所有锁紧面和锥面并使用专用研磨膏进行微量修整、检查碟形弹簧的疲劳程度必要时更换、更换液压系统滤芯并检测液压油清洁度、润滑机械手各运动副和导轨、检查和紧固所有传感器支架和接线端子。保养完成后应进行一次完整的自动交换循环测试，确认所有动作正常后再投入生产。

3、建立铣头交换系统的故障数据库是提高维护效率的有效手段。每次故障发生后，详细记录故障现象排查过程和最终处理方案。通过分析历史故障数据可以发现某一类故障的高发时段和规律，有针对性地制定预防措施。常见故障模式如快换接头密封件老化周期、传感器故障率高的安装位置等，可以提前安排预防性更换，减少故障停机对生产计划的影响。

以下是您可能还关注的问题与解答：

Q：铣头交换时出现异响如何处理？

A：交换过程中出现异响应立即按下急停按钮停止交换程序。异响来源可能是机械手夹爪与铣头抓取槽之间有异物卡滞、主轴与铣头锥面配合不良发生摩擦或交换台车导轨滚轮损坏。排出时分别检查各可能来源，排除异物后手动盘动交换机构确认运动顺畅。异响消失后可重新启动交换程序测试，如果异响仍然存在需要进一步拆解检查相关部件。

Q：铣头锁紧力不足会造成哪些加工问题？

A：铣头锁紧力不足首先表现为加工过程中的振动增大和加工表面出现振纹。随着锁紧力继续下降，铣头在切削力作用下会发生微小位移，导致加工尺寸超差和刀具异常磨损。严重时铣头在切削过程中可能整体脱落造成设备损坏和人身安全事故。当发现加工振动异常或铣头定位出现偏差时，应立即停机检查锁紧机构状态，排除安全隐患后再恢复使用。

Q：五面体加工中心是否可以在缺少一个铣头的情况下正常运行？

A：可以在缺少一个附件铣头的情况下以单铣头模式运行，但需要使用参数屏蔽缺失铣头的库位信息，避免交换程序因找不到目标铣头而报警。缺少直角铣头或万向铣头后，设备只能进行立式或卧式单一方向的加工，五面体加工的功能无法完全实现。采购新铣头替换时应注意接口规格的匹配性，不同厂家生产的铣头锥柄尺寸和锁紧机构形式可能不通用。

Q：铣头交换系统的传感器多久需要校准一次？

A：传感器类元件通常不需要定期校准，但需要定期检查和清洁。库位到位传感器和锁紧确认传感器如果长期不清洁，切屑和油污的附着会导致检测距离变化或信号延迟。建议每三个月清洁一次传感器检测面，检查支架固定螺栓是否松动。如果传感器在清洁后仍出现信号不稳定的情况，需要用塞尺或专用检具重新调整传感器的安装位置和检测间距。

数控五面体加工中心铣头交换系统的可靠性取决于机械结构精度、液压控制稳定性、电气检测准确性和日常维护质量的综合保障。从结构原理上理解交换控制流程和定位锁紧机制，有助于操作和维护人员在故障发生时快速定位原因。科学制定维护保养计划并严格落实，可以有效延长铣头交换系统的使用寿命，发挥五面体加工中心的综合加工优势。
