平面磨削中公差如何控制？精度提升的有效方法解析

在精密机械加工领域，平面磨削是实现高平面度、平行度及表面质量的关键工序。面对模具、量具、液压阀板等对尺寸公差与形位精度要求严苛的零件，如何有效控制平面磨削公差，成为工厂提升产品一致性和合格率的核心课题。将从设备状态、工艺参数、装夹方式、砂轮管理及过程监控五个维度，系统解析平面磨削中公差控制的技术要点与精度提升的有效方法。

一、确保磨床基础精度与热稳定性

1、磨床作为工艺系统的核心，其几何精度直接决定加工上限。新机验收或大修后需检测工作台平面度、主轴跳动、垂直进给直线度等关键指标。常规高精度平面磨床要求工作台在300毫米长度内平面度误差不超过0.005毫米，主轴径向跳动控制在0.002毫米以内。

2、热变形是影响长期加工稳定性的隐性因素。设备应置于恒温车间（推荐温度20±2℃），开机前进行30分钟以上空运行，使主轴、床身达到热平衡状态。部分高端机型配备主轴冷却系统与床身隔热设计，可将温升控制在1℃以内，显著减少尺寸漂移。

3、定期维护导轨、丝杠及液压系统至关重要。导轨润滑不良会导致爬行现象，引起表面振纹；液压压力波动则影响工作台往复平稳性。建议每季度进行一次全面精度复检，并建立设备状态档案，跟踪趋势变化。

二、优化磨削工艺参数组合

1、进给速度、磨削深度与砂轮线速度构成核心工艺三角。粗磨阶段可采用较大吃刀量（单次0.01～0.03毫米）和较高工作台速度以提升效率；精磨阶段则需减小吃刀量至0.002～0.005毫米，降低进给速度，配合无火花光磨行程（通常2～4次往复），消除弹性恢复带来的尺寸超差。

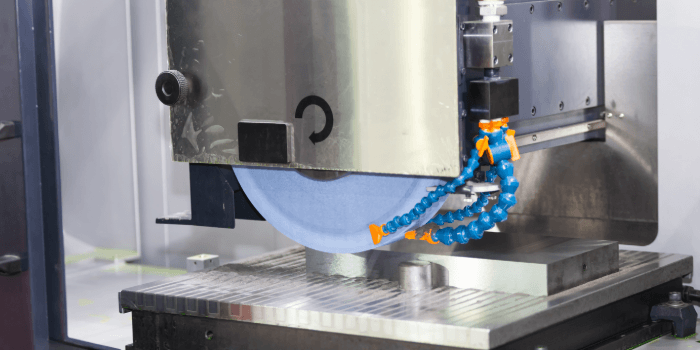

2、冷却液的选用与供给方式直接影响表面质量和热损伤。推荐使用低泡沫、高润滑性合成切削液，流量不低于20升/分钟，喷嘴应正对磨削区，确保充分冷却与排屑。避免干磨或冷却不足，防止工件表面烧伤、微裂纹及残余应力累积。

3、针对不同材料调整策略：铸铁类工件可适当提高进给速度；淬硬钢（HRC≥50）需降低切深，防止砂轮堵塞；铝合金等软材料则应选用较软砂轮并控制进给，避免粘附与划伤。

三、合理设计装夹方案防止变形

1、薄板类或细长零件在装夹时极易因夹紧力不均产生弹性变形，磨削后释放导致平面度超差。推荐采用磁力吸盘配合辅助支撑块，或使用真空吸盘分散吸附力。对于非导磁材料，可借助专用夹具或环氧树脂临时粘接于基板上增强刚性。

2、装夹前需清洁工作台与工件底面，去除毛刺、油污，确保接触面完全贴合。多次测量确认工件放置水平，必要时使用千分表校正上表面平行度，偏差控制在0.01毫米/100毫米以内再开始加工。

3、分序加工策略适用于高精度要求场景：先半精磨留0.03～0.05毫米余量，时效处理消除应力后再精磨，可有效控制最终平面度在0.003毫米以内。

四、科学管理砂轮状态与修整频率

1、砂轮选型需匹配工件材质与精度等级。一般平面磨削常用白刚玉（WA）或铬刚玉（PA）砂轮，粒度范围在F60～F120之间。高精度场合可选用F150以上细粒度，硬度等级多为H～J（中软至中硬），组织号6～8以保证容屑空间。

2、砂轮钝化会导致切削力增大、表面粗糙度恶化及尺寸失控。应根据加工量设定强制修整周期，例如每磨削5～10平方米面积即用金刚石滚轮或笔式修整器修锐一次。修整时进给量宜小（0.002～0.005毫米/行程），往复次数不少于5次，确保砂轮表面平整锋利。

3、动态平衡不可忽视。高速旋转下砂轮不平衡会引起振动，影响表面波纹度。安装前需进行静平衡，数控磨床则常配备在线动平衡装置，实时补偿偏心量，保障加工稳定性。

五、实施过程监控与数据反馈机制

1、首件检验必须覆盖关键尺寸、平面度、平行度及表面粗糙度。使用数显千分尺、杠杆表、光学平晶或三坐标测量机进行量化验证，确认符合图纸公差要求（如IT5～IT7级）后方可批量加工。

2、过程中采用抽检制度，例如每20件抽测一次厚度尺寸，记录数据绘制趋势图。若发现连续3点呈上升或下降趋势，即使仍在公差带内，也应提前干预，调整补偿值或检查砂轮状态。

3、建立磨削工艺卡片，明确各工序参数、检测频次与判定标准。结合MES系统实现数据自动采集与异常报警，推动质量控制从“经验驱动”转向“数据驱动”，持续提升过程能力指数Cpk至1.33以上。

以下是您可能还关注的问题与解答：

Q：平面磨削能达到的典型公差等级是多少？

A：普通平面磨削可稳定达到IT7～IT8级，尺寸公差约±0.01毫米；高精度磨削配合良好工艺控制，可达IT5～IT6级，公差范围±0.005毫米以内，平面度可控制在0.003毫米/300毫米。

Q：为什么精磨后尺寸会“回弹”变小？

A：这是由于磨削过程中工件表层受压产生弹性变形，卸载后恢复所致。解决方法包括增加无火花光磨行程、减小最后一刀切深至0.002毫米以下，或采用分序加工释放应力。

Q：如何判断砂轮是否需要修整？

A：当出现表面粗糙度变差（Ra值升高）、磨削火花变暗、切削力明显增大、工件易烧伤或尺寸难以控制时，通常表明砂轮已钝化，应及时修整。

Q：磁力吸盘会影响加工精度吗？

A：若工件底面不平或存在氧化皮，磁力分布不均可能导致局部吸附不足或变形。建议先精磨底面，清洁后再吸附，并在工件周边加装挡块防止位移，可有效保障加工精度。

平面磨削公差控制是一项融合设备、工艺、材料与管理的系统工程。只有从基础精度保障入手，结合科学的参数设定、合理的装夹策略、规范的砂轮维护及严谨的过程监控，才能在实际生产中稳定输出高质、高精的平面零件，满足现代制造业对零部件互换性与可靠性的严苛要求。
