龙门式三坐标有什么好处？揭示其在精密测量中的优势

今天让我们深入探讨龙门式三坐标测量机的优点，以及它在精密测量中的独特之处。无论您是从事质量控制、研发还是生产管理，了解这种先进测量设备的优势都将有助于提高您的工作效率和精度。

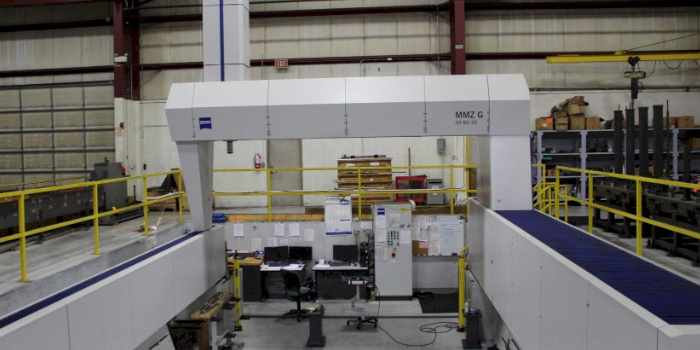

一、龙门式三坐标测量机的基本结构

在讨论优势之前，我们先简单了解一下龙门式三坐标测量机的基本结构：

1. 底座：通常由花岗岩制成，提供稳定的测量平台。

2. 龙门架：跨越工作台的大型结构，支撑Y轴运动。

3. 横梁：安装在龙门架上，支持X轴运动。

4. 探头系统：安装在Z轴上，用于实际的测量接触。

这种结构设计为龙门式三坐标测量机带来了许多独特的优势。

二、龙门式三坐标测量机的主要优势

1. 高精度和稳定性

龙门式结构提供了优异的刚性和稳定性。花岗岩底座能有效减少环境振动的影响，确保测量的高精度。典型的龙门式三坐标测量机可以达到微米级的精度，有些高端机型甚至可以达到亚微米级。

2. 大测量范围

相比其他类型的三坐标测量机，龙门式结构允许更大的测量范围。常见的龙门式三坐标测量机X轴行程可达3米以上，Y轴可达2米，Z轴可达1.5米。这使得它能够测量大型零件或多个小型零件。

3. 高负载能力

龙门式结构的设计使得测量台能够承受较大的重量。一些大型龙门式三坐标测量机的工作台可以承载超过10吨的零件，这对于测量大型汽车零部件或航空航天组件非常有利。

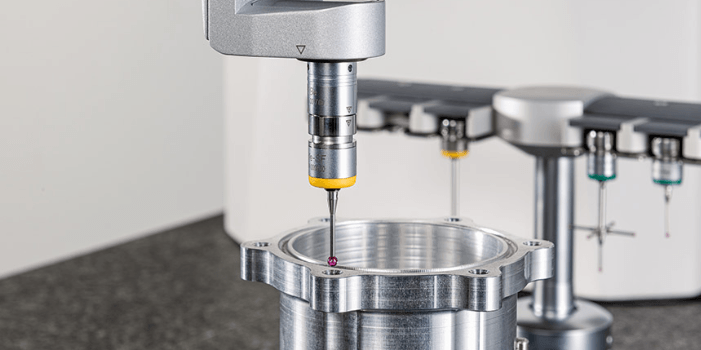

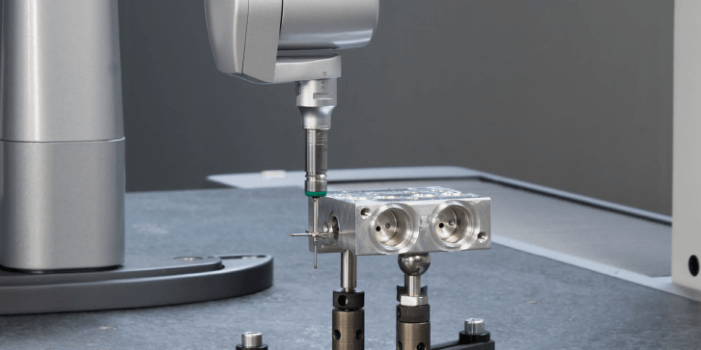

4. 灵活的探头系统

龙门式三坐标测量机可以装配多种类型的探头系统，包括触发式、扫描式和非接触式（如激光扫描）探头。这种灵活性使得它能够适应各种复杂的测量任务，从简单的点测量到复杂的曲面扫描。

三、龙门式三坐标在不同行业中的应用优势

1. 汽车制造业

在汽车制造中，龙门式三坐标测量机可以精确测量车身面板、发动机块等大型零件。其大测量范围和高精度特性使得整车尺寸检测成为可能，有助于提高整车质量。

2. 航空航天业

航空航天零件通常尺寸较大且要求极高的精度。龙门式三坐标测量机的大量程和高精度特性使其成为测量飞机机翼、发动机涡轮叶片等关键部件的理想选择。

3. 模具制造业

模具制造需要高精度的尺寸控制。龙门式三坐标测量机能够快速扫描复杂的模具表面，提供详细的形状偏差分析，有助于提高模具的制造精度和使用寿命。

4. 重型机械制造

对于大型机床、采矿设备等重型机械零件，龙门式三坐标测量机的高负载能力和大测量范围提供了全面检测的可能性，确保大型零件的装配精度。

四、龙门式三坐标测量机的效率优势

1. 自动化测量

现代龙门式三坐标测量机通常配备先进的控制系统和软件。这使得全自动测量成为可能，大大提高了测量效率和重复性。操作员可以编程设定测量路径，机器可以24小时不间断工作。

2. 多任务处理能力

得益于其大工作台，龙门式三坐标测量机可以同时放置多个工件进行批量测量，提高生产线的整体效率。这在大批量生产中特别有优势。

3. 快速数据处理和报告生成

配套的软件系统能够快速处理测量数据，生成详细的检测报告，包括3D可视化结果。这大大缩短了从测量到分析的时间，加快了质量控制的响应速度。

五、龙门式三坐标测量机的局限性

尽管龙门式三坐标测量机有诸多优势，但也存在一些局限性：

1. 初始投资较高：高精度和大尺寸的特性使得龙门式三坐标测量机的价格相对较高。

2. 占地面积大：大型龙门式三坐标测量机需要专门的空间，可能不适合空间受限的小型工厂。

3. 环境要求高：为了保持高精度，龙门式三坐标测量机通常需要恒温恒湿的环境，这增加了使用成本。

以下是您可能还关注的问题与解答：

Q：龙门式三坐标测量机与桥式三坐标测量机有什么区别？

A：主要区别在于结构和适用范围。龙门式结构更稳定，适合更大的工件，而桥式结构相对紧凑，适合中小型工件的测量。

Q：龙门式三坐标测量机的测量速度如何？

A：现代龙门式三坐标测量机配备高速驱动系统和先进的控制技术，可以实现很高的测量速度。某些机型的最高测量速度可达600mm/s。

Q：如何确保龙门式三坐标测量机的长期精度？

A：定期校准、恒温恒湿环境控制、避免振动干扰，以及使用高质量的探头和软件系统都是保持长期精度的关键因素。

总结而言，龙门式三坐标测量机凭借其高精度、大测量范围、高负载能力和灵活的测量系统，在精密测量领域占有重要地位。它特别适合大型零件的高精度测量，在汽车、航空航天、重型机械等行业有广泛应用。虽然初始投资较高，但其带来的效率提升和质量改进往往能够在长期使用中获得良好的回报。选择龙门式三坐标测量机时，需要根据具体的测量需求、预算和场地条件进行综合考虑。相信随着技术的不断进步，龙门式三坐标测量机将在未来的精密制造中发挥更加重要的作用。
