3次元测量平面度的标准步骤是什么？一文带你掌握技巧

平面度是机械加工中一个重要的几何量，它反映了零件表面的平整程度。3次元测量仪是测量平面度的常用工具，它可以快速、准确地获取零件表面的三维数据。本文将详细介绍使用3次元测量仪测量平面度的标准步骤和技巧，帮助你轻松掌握这项技能。

一、什么是平面度？

1、在开始讲解测量步骤之前，我们需要先了解一下什么是平面度。简单来说，平面度是指零件表面上所有点到理想平面的最大距离。这个理想平面是与实际表面偏差最小的平面，也称为最小二乘平面。

2、平面度的大小直接影响零件的装配精度和使用性能。例如，一个平面度较差的机床底座会导致机床的加工精度下降，影响最终产品的质量。

3、理解平面度的概念对于正确测量和分析测量结果至关重要。

二、3次元测量平面度的标准步骤

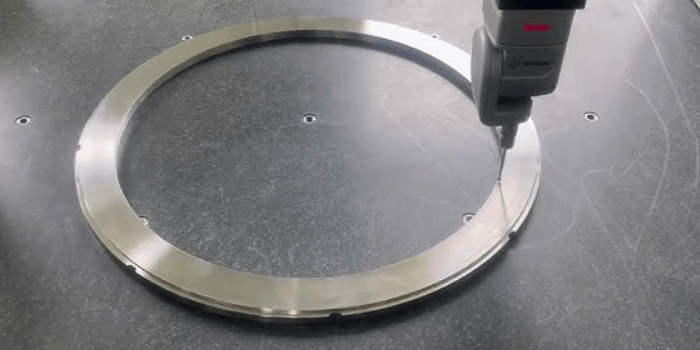

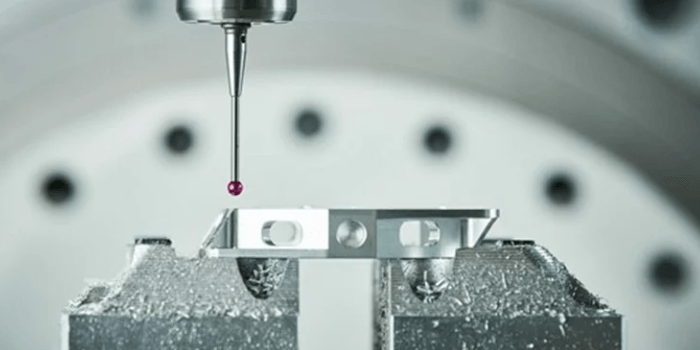

1、准备工作：首先，我们需要对3次元测量仪进行预热和校准，确保其处于最佳工作状态。然后，将待测零件固定在测量平台上，并调整探头的位置，使其与待测表面接触良好。

2、数据采集：接下来，我们需要使用3次元测量仪采集零件表面的三维数据。采集点的数量和分布要根据零件的尺寸和形状以及所需的测量精度来确定。一般来说，采集的点数越多，测量结果越准确，但同时也会增加测量时间。

3、数据处理：采集完数据后，我们需要使用专业的测量软件对数据进行处理。软件会根据最小二乘法计算出理想平面，并计算出每个采集点到理想平面的距离。平面度就是这些距离中的最大值。

三、测量技巧

1、合理选择测点：测点的分布要均匀，并且要覆盖整个待测表面。对于形状复杂的零件，可以适当增加测点的密度，以提高测量精度。

2、控制测量速度：测量速度不宜过快，否则会影响测量精度。建议根据零件的表面粗糙度和形状来选择合适的测量速度。

3、注意环境温度：温度的变化会影响测量结果，因此在测量过程中要保持环境温度的稳定。

四、实例分析

1、假设我们要测量一个长100mm，宽50mm的矩形零件的平面度。我们可以在零件表面均匀地选取9个测点，然后使用3次元测量仪采集这些点的三维坐标。

2、将采集到的数据导入测量软件，软件会计算出最小二乘平面，并计算出每个点到该平面的距离。假设这些距离分别为0.01mm、0.02mm、0.015mm、0.025mm、0.03mm、0.02mm、0.01mm、0.015mm、0.02mm，那么该零件的平面度就是这些距离中的最大值，即0.03mm。

3、通过这个例子，我们可以更直观地理解3次元测量平面度的步骤和方法。

以下是您可能还关注的问题与解答：

Q：3次元测量仪的精度是多少？

A：3次元测量仪的精度取决于其型号和规格，一般可以达到微米级别。

Q：除了3次元测量仪，还有哪些方法可以测量平面度？

A：其他的方法包括：千分表、水平仪、光学平晶等，但3次元测量仪的效率和精度更高。

Q：如何提高平面度的测量精度？

A：提高测量精度的方法包括：增加测点数、控制测量速度、保持环境温度稳定、选择合适的测量仪器等。

掌握3次元测量平面度的标准步骤和技巧，对于提高产品质量和生产效率至关重要。希望本文能够帮助你更好地理解和应用这项技术。
