产品详情
数控分度盘、回转工作台、CNC第四轴

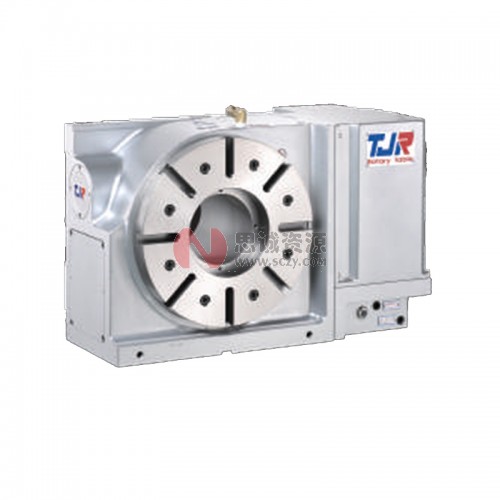

潭佳 TJR数控0.001º（千分之一度）分度盘
HR系列（油刹）
HR-210/255/320/400
*HR系列可选用日本制双导程（变导程）蜗轮蜗杆。
精度检验标准：日本JIS 另有油刹：HR-170R/210R /250R 锁紧扭距增大
型号 | 单位 | HR-210 | HR-255 | HR-320 | HR-400 | ||
盘面直径 | mm | Ø 210 | Ø 255 | Ø 320 | Ø 400 | ||
盘面中心孔直径 | mm | Ø 67 | Ø 110 | Ø 150 | Ø 150 | ||
心轴套内孔直径 | mm | Ø 40H7 | Ø 80H7 | Ø 120H7 | Ø 120H7 | ||
中心孔贯穿直径 | mm | Ø 40 | 大孔径 Ø80 | 大孔径 Ø120 | 大孔径 Ø 120 | ||
中心高度（立式使用） | mm | 160 | 160 | 210 | 255 | ||
底部到盘面高度（卧式使用） | mm | 152 | 200 | 235 | 250 | ||
盘面T型槽宽度 | mm | 12H7 | 12H7 | 14H7 | 14H7 | ||
底部导键宽度 | mm | 18h7 | 18h7 | 18h7 | 18h7 | ||
最小设定角度 | deg. | 0.001 | 0.001 | 0.001 | 0.001 | ||
分割精度 | sec. | 20 | 15 | 15 | 15 | ||
重复精度 | sec. | 4 | 4 | 4 | 4 | ||
锁紧方式（使用压力：气压） | kg/cm2 | 25 | 35 | 35 | 35 | ||
锁紧扭矩 | kg-m | 35 | 70 | 115 | 200 | ||
伺服马达型号 | FANUC | 锥轴带键 | a2i / ß8is/ß8is（锥轴） | a8i / ß8is（锥轴） | a12i / ß22is（直轴） | a12i /ß22is（直轴） | |
三菱 | 锥轴（台） 直轴（陆） | HF-54 / 104 | HF-104 / 154 | HF-204（直轴） | HF-204（直轴） | ||
减速比 | - | 1:90 | 1:120 | 1:120 | 1:120 | ||
盘面最大转速(以Fanuc a电机计算） | r.p.m | 44.4 | 33.3 | 25 | 25 | ||
容许负载惯性容量(卧置使用时） | kg.cm.sec2 | 8.3 | 20.3 | 44.8 | 100 | ||
容许工作荷重 | 立式 | kg | 70 | 100 | 150 | 200 | |
使用尾座 | kg | 150 | 250 | 350 | 500 | ||
卧式 | kg | 150 | 250 | 350 | 500 | ||
容许负载 (转盘夹紧时） | F | kgf | 1450 | 2000 | 3000 | 4000 | |
FxL | kgf.m | 100 | 112 | 300 | 400 | ||
FxL | kgf.m | 35 | 70 | 115 | 200 | ||
容许切削扭矩 | kg.m | 18 | 55 | 80 | 170 | ||
转台重量（不含马达） | kg | 55 | 109 | 204 | 286 | ||
价格 |
| 立即询价 | 立即询价 | 立即询价 | 立即询价 | ||

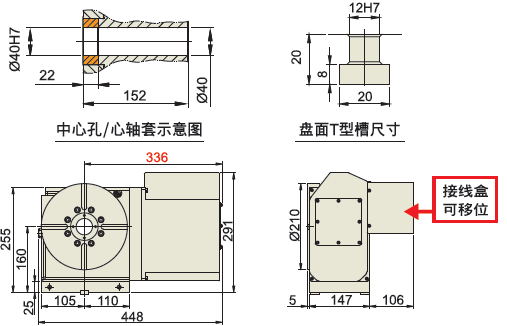

HR-210R

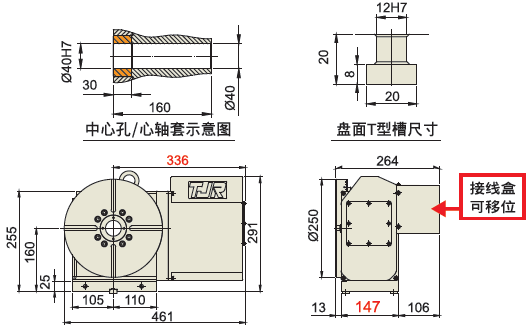

HR-250R（超薄型）油刹
特殊指定机型：适用在较短的机床工作台上

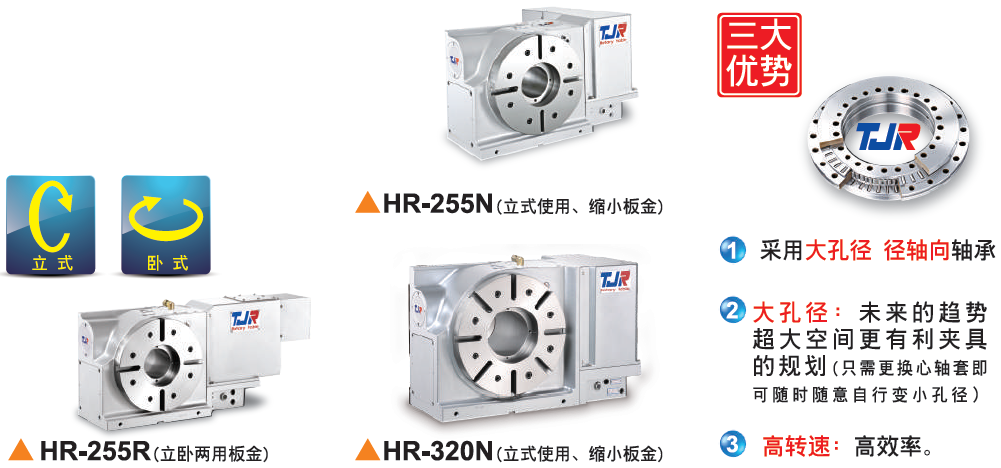

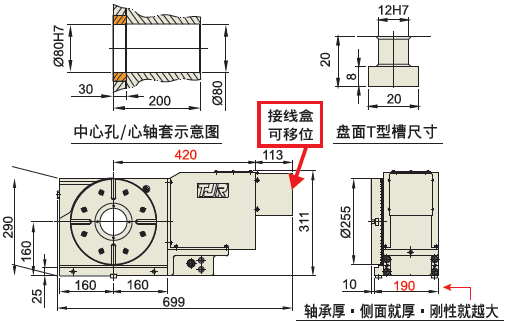

HR-255R

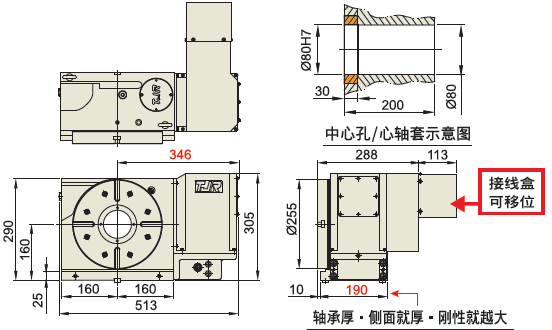

HR-255N（缩小钣金）
HR-320R

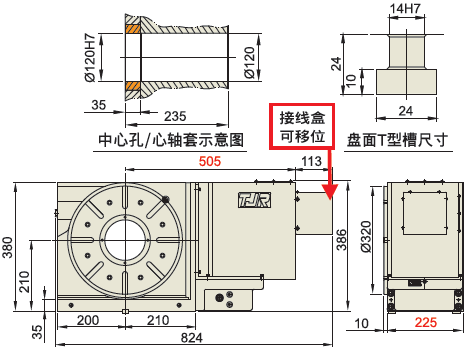

HR-320N（缩小钣金）

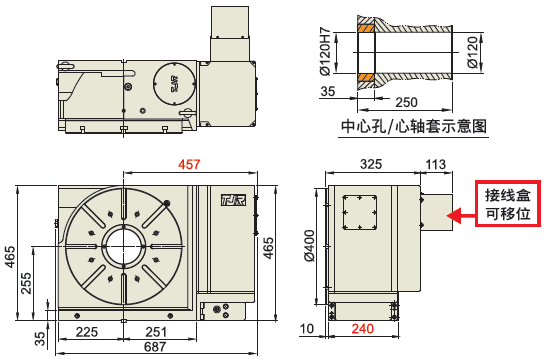

HR-400R

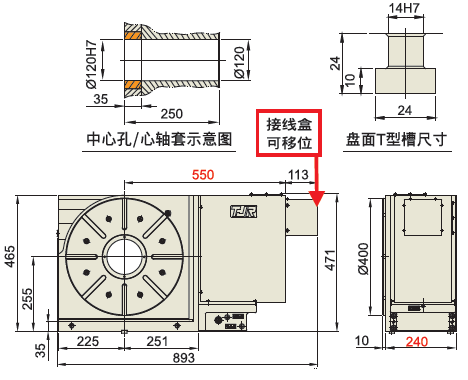

HR-400N（缩小钣金）
