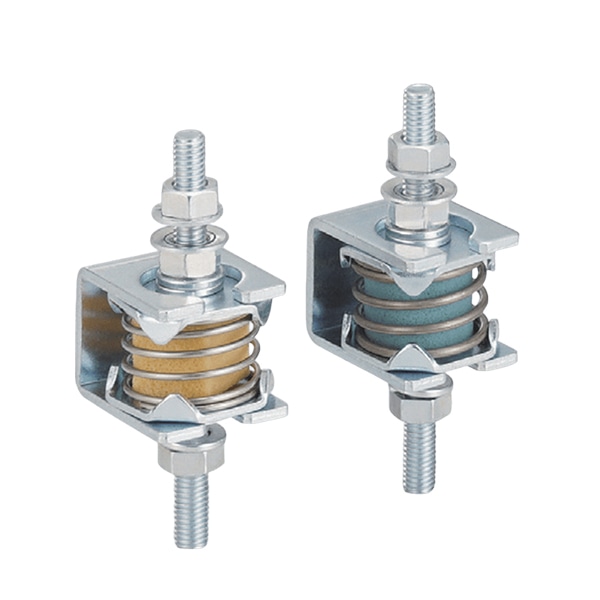

自营ERON-NABEYA雅朗 BBU25系混合内置防振座轻型

对在线式检查仪、测量仪、图像处理装置等需要避免振动的设备进行隔振。

对小型泵、鼓风机、制冷机、电动机等设备所产生的振动进行防振。

材质 外壳：SPHC 螺栓：S20C 弹簧：SUS

表面处理：三价铬电镀

用途

对在线式检查仪、测量仪、图像处理装置等需要避免振动的设备进行隔振。

对小型泵、鼓风机、制冷机、电动机等设备所产生的振动进行防振。

●采用弹簧和防振材料的混合结构，即使对于重量轻的对象也可获得很好的隔振效果。另外，利用防振材料的衰减效果，可快速吸收晃动。

●无论对象负荷大小，防振座的形状均相同，因此也可方便地安装在偏载的对象物上。

●配件接合未使用粘接剂，无需担心接合部老化、脱落。

●附带用于防止搭载设备倾倒的限位机构。

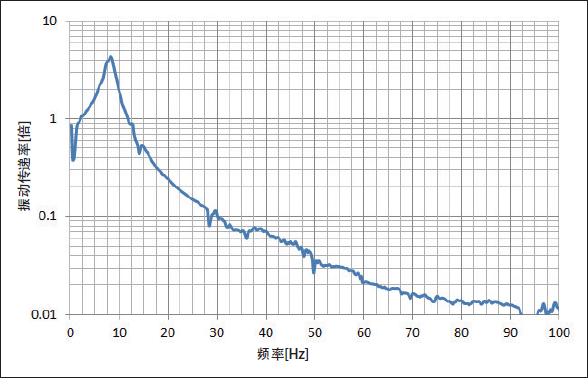

■振动传递率（典型数据）

说明例：对于30Hz的振动，振动传递率约为0.1倍，因此振动可衰减至1/10。

■选择要点

根据规格表，选择容许负荷适当的防振座。选择固有频率为防振或隔振对象的振动频率1/2以下的防振座。

【选择例】需要对1个防振座上作用5kg负荷、转速1800rpm的泵进行防振，泵产生的振动频率为1800转/60秒＝30Hz。 因此，应选择固有频率为30Hz/2=15Hz以下的防振座。

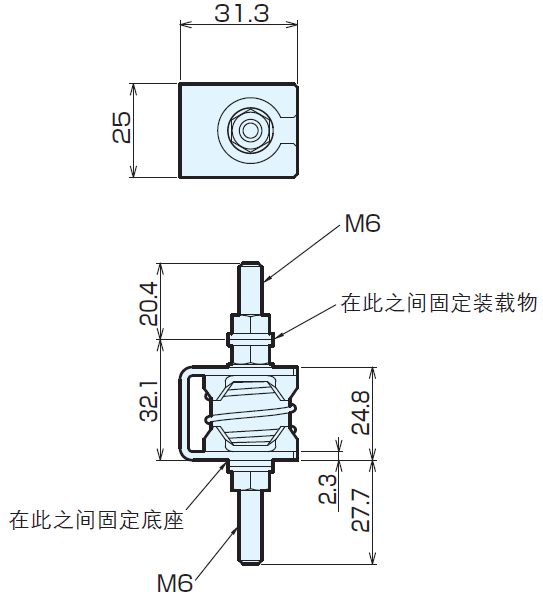

■规格

※变形量及固有频率为计算值。
