￥待询价（提交订单10分钟内获取专属报价单）

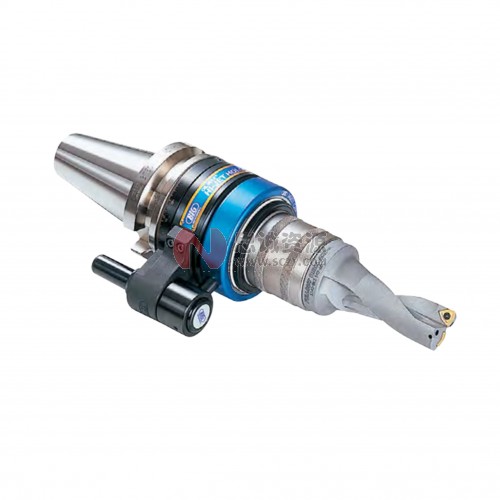

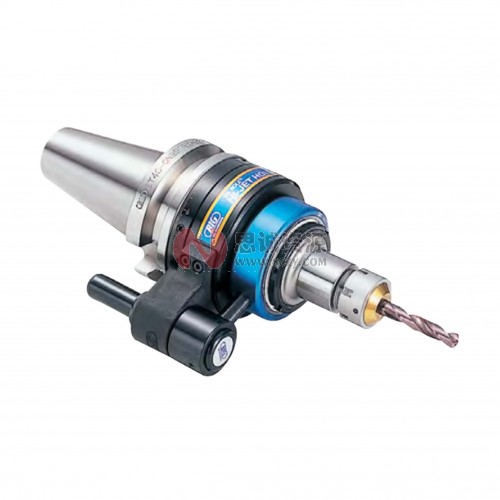

自营日本BIG Hi-JET外转内冷刀柄 BBT/BT
产品亮点：独创的油封分离构造，更长寿命。
●将轴承部和油封部分离，解决了冷却液侵入轴承的问题。
●油封部更换方便，降低了保养成本。
- 选配推荐
- 最新发布
产品详情
独创的油封分离构造，更长寿命。
●将轴承部和油封部分离，解决了冷却液侵入轴承的问题。
●油封部更换方便，降低了保养成本。
独创的油封分离构造，更长寿命。
●将轴承部和油封部分离，解决了冷却液侵入轴承的问题。
独创的油封分离构造，更长寿命。
●将轴承部和油封部分离，解决了冷却液侵入轴承的问题。
●油封部更换方便，降低了保养成本。
新倍比高精度弹簧夹头型
| BIG-PLUS BBT基础柄 型号 | φd | φD | φD1 | φD2 | L | L2 | MAX. min-1 | 油封组合 （更换用） | 质量 （kg） | 对应完美油封螺母 | 对应夹套 |
| BBT30-ONBS10N-135 | 3 ～ 10 | 30 | 66 | 65 | 138 | 18 | 10,000 | MES-40 | 2.7 | BPS10 | NBC10 |
| BBT30-ONBS13N-140 | 3 ～ 13 | 35 | 143 | 23 | 2.7 | BPS13 | NBC13 | ||||
| BBT30-ONBS16N-140 | 3 ～ 16 | 42 | 24 | 2.6 | BPS16 | NBC16 | |||||
| BBT30-ONBS20N-140 | 3 ～ 20 | 46 | 24 | 2.6 | BPS20 | NBC20 | |||||
| BBT40-ONBS10N-165 | 3 ～ 10 | 30 | 81.6 | 73 | 168 | 46 | 10,000 | MES-40 | 3.9 | BPS10 | NBC10 |
| BBT40-ONBS10N-200 | 203 | 82 | 8,000 | 4.1 | |||||||
| BBT40-ONBS13N-165 | 3 ～ 13 | 35 | 168 | 47 | 10,000 | 4.0 | BPS13 | NBC13 | |||
| BBT40-ONBS13N-200 | 203 | 82 | 8,000 | 4.2 | |||||||
| BBT40-ONBS16N-165 | 3 ～ 16 | 42 | 80 | 168 | 47 | 8,000 | MES-50 | 4.3 | BPS16 | NBC16 | |
| BBT40-ONBS16N-200 | 203 | 82 | 6,000 | 4.6 | |||||||
| BBT40-ONBS20N-165 | 3 ～ 20 | 46 | 168 | 48 | 8,000 | 4.3 | BPS20 | NBC20 | |||
| BBT40-ONBS20N-200 | 203 | 83 | 6,000 | 4.7 |
1.允许冷却液压强为2MPa。
2.扳手、螺母(BPS)、夹套、调节螺丝(BBT30附带)为另售。
请一并订购尺寸合适的完美油封螺母。
3.关于L1请参阅G24的倍比完美油封螺母。
4.标准的S间距尺寸为BBT40=65、BBT50=80, BBT30则因机床而异，订购时请标明。
5.安装至机床上时需使用定位块。定位块请另行订购。
| BIG-PLUS BBT基础柄 型号 | φd | φD | φD1 | φD2 | L | L2 | MAX. min-1 | 油封组合 （更换用） | 质量 （kg） | 对应完美油封螺母 | 对应夹套 |
| BBT50-ONBS10N-165 | 3 ～ 10 | 30 | 99.6 | 80 | 168 | 47 | 8,000 | MES-50 | 7.2 | BPS10 | NBC10 |
| BBT50-ONBS10N-200 | 203 | 82 | 6,000 | 7.4 | |||||||
| BBT50-ONBS10N-250 | 253 | 132 | 4,000 | 7.6 | |||||||
| BBT50-ONBS13N-165 | 3 ～ 13 | 35 | 168 | 47 | 8,000 | 7.3 | BPS13 | NBC13 | |||
| BBT50-ONBS13N-200 | 203 | 82 | 6,000 | 7.5 | |||||||
| BBT50-ONBS13N-250 | 253 | 132 | 4,000 | 7.8 | |||||||
| BBT50-ONBS16N-165 | 3 ～ 16 | 42 | 168 | 50 | 8,000 | 7.5 | BPS16 | NBC16 | |||
| BBT50-ONBS16N-200 | 203 | 85 | 6,000 | 7.8 | |||||||
| BBT50-ONBS16N-250 | 253 | 135 | 4,000 | 8.2 | |||||||
| BBT50-ONBS20N-165 | 3 ～ 20 | 46 | 168 | 51 | 8,000 | 7.5 | BPS20 | NBC20 | |||
| BBT50-ONBS20N-200 | 203 | 86 | 6,000 | 7.9 | |||||||
| BBT50-ONBS20N-250 | 253 | 136 | 4,000 | 8.2 |
1.允许冷却液压强为2MPa。
2.扳手、螺母(BPS)、夹套、调节螺丝(BBT30附带)为另售。
请一并订购尺寸合适的完美油封螺母。
3.关于L1请参阅G24的倍比完美油封螺母。
4.标准的S间距尺寸为BBT50=80。
5.安装至机床上时需使用定位块。定位块请另行订购。
询价、购买时 ，请告知机床品牌和型号
测固型
●最适合直柄的带油孔钻头。
| BIG-PLUS BBT基础柄 型号 | φd | φD | φD1 | L | L1 | L2 | L3 | G | H | MAX. （min-1） | 油封组合 | 质量（kg） |
| BBT40-OSL16N-150 | 16 | 48 | 81.6 | 150 | 35 | 14 | 14 | M10 | 48 | 8,000 | MES-50 | 4.4 |
| BBT40-OSL20N-150 | 20 | 48 | 150 | 35 | 50 | 4.3 | ||||||
| BBT40-OSL25N-165 | 25 | 48 | 165 | 50 | 20 | 15 | M16 | 56 | 4.4 | |||
| BBT40-OSL32N-165 | 32 | 58 | 99.6 | 165 | 45 | 60 | 6,000 | MES-65 | 5.7 | |||
| BBT50-OSL16N-150 | 16 | 48 | 99.6 | 150 | 38 | 14 | 14 | M10 | 48 | 8,000 | MES-50 | 7.5 |
| BBT50-OSL20N-150 | 20 | 48 | 150 | 38 | 50 | 7.4 | ||||||
| BBT50-OSL25N-165 | 25 | 48 | 165 | 53 | 20 | 15 | M16 | 56 | 7.5 | |||
| BBT50-OSL32N-165 | 32 | 58 | 165 | 53 | 60 | 6,000 | MES-65 | 7.9 | ||||
| BBT50-OSL40N-165 | 40 | 64 | 165 | 53 | 25 | 70 | 8.0 | |||||
| BBT50-OSL50N-185 | 50 | 84 | 129.6 | 185 | 54.5 | 4,000 | MES-90 | 11.9 |
1.允许冷却液压强为2MPa。
2.安装至机床上时需使用定位块。定位块请另行订购。
测固型用
SL变径套
| 型 号 | 图 | φd | φD | L | L1 | L2 | L3 | H |
| OSL25-16 | 1 | 16 | 25 | 62 | 5.5 | 15.5 | ー | 48 |
| OSL25-20 | 20 | 50 | ||||||
| OSL32-16 | 1 | 16 | 32 | 66 | 5.5 | 15.5 | ー | 48 |
| OSL32-20 | 20 | 50 | ||||||
| OSL32-25 | 2 | 25 | 20 | 56 | ||||
| OSL40-16 | 1 | 16 | 40 | 76 | 5.5 | 15.5 | ー | 48 |
| OSL40-20 | 20 | 50 | ||||||
| OSL40-25 | 25 | 56 | ||||||
| OSL40-32 | 2 | 32 | 25 | 60 |
铣刀柄型
●大夹持力，最适合铣削加工。
| BIG-PLUS BBT基础柄 型号 | φd | φD | φD1 | L | L1 | MAX. （min-1） | 油封组合 | 质量（kg） |
| BBT40-OMC20N-170 | 20 | 60 | 81.6 | 170 | 55 | 8,000 | MES-50 | 4.8 |
| BBT40-OMC32N-190 | 32 | 80 | 99.6 | 190 | 69 | 6,000 | MES-65 | 6.5 |
| BBT50-OMC20N-165 | 20 | 60 | 99.6 | 165 | 53 | 8,000 | MES-50 | 6.8 |
| BBT50-OMC32N-180 | 32 | 80 | 180 | 68 | 6,000 | MES-65 | 8.5 | |
| BBT50-OMC42N-200 | 42 | 99 | 129.6 | 200 | 69 | 4,000 | MES-90 | 13.5 |
1.允许冷却液压强为2MPa。
2.更换油封组合时需拆下螺母，届时请联系本公司。
3.夹套请使用内冷直筒夹套(OCA)。
4.安装至机床上时需使用定位块。定位块请另行订购。
5.附带扳手。
CK接口型
●提高镗孔精度和刀片寿命，发挥排屑的威力。
| BIG-PLUS BBT基础柄 型号 | CK No. | φD | φD1 | L | L1 | MAX. （min-1） | 油封组合 | 质量 （kg） |
| BBT40-OCK5N-138 | CK5 | 50 | 81.6 | 138 | 23 | 8,000 | MES-50 | 4.2 |
| BBT40-OCK6N-149 | CK6 | 64 | 99.6 | 149 | 28 | 6,000 | MES-65 | 5.4 |
| BBT50-OCK6N-139 | CK6 | 64 | 99.6 | 139 | 27 | 6,000 | MES-65 | 7.2 |
| BBT50-OCK7N-165 | CK7 | 90 | 129.6 | 165 | 34.5 | 4,000 | MES-90 | 12.3 |
1.允许冷却液压强为2MPa。
2.请使用BIG+KAISER系统的镗头。
3.安装至机床上时需使用定位块。定位块请另行订购。
莫氏锥度型
●最适合提高莫氏锥柄钻头的寿命、铰刀的精度。
| BT基础柄 型号 | MT No. | φD | L | L1 | L2 | MAX. （min-1） | 油封组合 | 质量 （kg） |
| BT40-OMT3N-120 | MT3 | 81.6 | 120 | 23 | 18 | 8,000 | MES-50 | 3.7 |
| BT40-OMT4N-120 | MT4 | 120 | 35 | 20 | 3.3 | |||
| BT50-OMT3N-115 | MT3 | 99.6 | 115 | 23 | 18 | 8,000 | MES-50 | 6.9 |
| BT50-OMT4N-120 | MT4 | 120 | 34 | 21 | 6.6 | |||
| BT50-OMT5N-120 | MT5 | 120 | 40 | 28 | 6,000 | MES-65 | 6.4 |
1.允许冷却液压强为2MPa。
2.安装至机床上时需使用定位块。定位块请另行订购。
莫氏锥度型用
MT变径套
| 型 号 | MT No. （A） | MT No. （B） | L1 | L2 | H1 | H2 |
| OMT3-2 | 3 | 2 | 109 | 15 | 20 | 17 |
| OMT4-2 | 4 | 2 | 122 | 4.5 | 20 | 17 |
| OMT4-3 | 3 | 140 | 22.5 | 22 | 21 |
1.OMT变径套为本产品生产的Hi-JET刀柄专用。
