￥待询价（提交订单10分钟内获取专属报价单）
自营日本BIG美夹新倍比高精度弹簧夹头HSK E型
产品亮点：BIG独特的高平衡性，高精度弹簧夹头系列。
适用于小径钻头·立铣刀的高速加工。
- 选配推荐
- 最新发布
产品详情
BIG独特的高平衡性，高精度弹簧夹头系列。
适用于小径钻头·立铣刀的高速加工。
BIG独特的高平衡性，高精度弹簧夹头系列。
适用于小径钻头·立铣刀的高速加工。
A型（DIN69893-1）（ISO 12164）

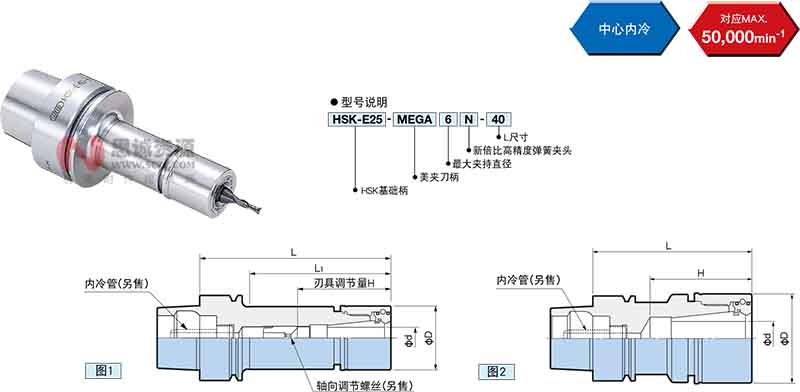

| 型号 | 图 | 夹持直径 φd | φD | L | L1 | 刃具调节量 H | 对应夹套 | 质量 （kg） |
| HSK-E25-MEGA6N-40※ | 1 | 0.25 ～ 6 | 20 | 40 | 29 | 25 | NBC 6-□ | 0.10 |
| 8N-45※ | 2 | 0.5 ～ 8 | 25 | 45 | － | 30 | NBC 8-□ | 0.12 |
| 10N-60※▲ | 1.5 ～ 10 | 30 | 60 | － | 45 | NBC10-□ | 0.17 | |
| HSK-E32-MEGA6N-45※ | 1 | 0.25 ～ 6 | 20 | 45 | 24 | 28 | NBC 6-□ | 0.17 |
| HSK-E32-MEGA6N-60 | 60 | 37 | 23 ～ 27 | 0.20 | ||||
| HSK-E32-MEGA8N-50※ | 1 | 0.5 ～ 8 | 25 | 50 | 29 | 33 | NBC 8-□ | 0.22 |
| HSK-E32-MEGA8N-65 | 65 | 44 | 26 ～ 32 | 0.27 | ||||
| HSK-E32-MEGA10N-65※ | 2 | 1.5 ～ 10 | 30 | 65 | － | 47 | NBC10-□ | 0.28 |
| HSK-E32-MEGA13N-70※ | 2.5 ～ 13 | 35 | 70 | － | 44 | NBC13-□ | 0.31 | |
| HSK-E40-MEGA6N-50※ | 1 | 0.25 ～ 6 | 20 | 50 | 26 | 31 | NBC 6-□ | 0.26 |
| HSK-E40-MEGA6N-60 | 60 | 34 | 23 ～ 26 | 0.28 | ||||
| HSK-E40-MEGA6N-75 | 75 | 49 | 23 ～ 41 | 0.31 | ||||
| HSK-E40-MEGA6N-90 | 90 | 64 | 23 ～ 43 | 0.35 | ||||
| HSK-E40-MEGA6N-120 | 120 | 94 | 0.41 | |||||
| HSK-E40-MEGA8N-55※ | 1 | 0.5 ～ 8 | 25 | 55 | 31 | 36 | NBC 8-□ | 0.31 |
| HSK-E40-MEGA8N-75 | 75 | 51 | 26 ～ 41 | 0.38 | ||||
| HSK-E40-MEGA8N-90 | 90 | 66 | 26 ～ 45 | 0.43 | ||||
| HSK-E40-MEGA10N-60※ | 1 | 1.5 ～ 10 | 30 | 60 | 37 | 40 | NBC10-□ | 0.39 |
| HSK-E40-MEGA10N-75※ | 75 | 52 | 55 | 0.46 | ||||
| HSK-E40-MEGA10N-90 | 90 | 67 | 38 ～ 48 | 0.53 | ||||
| HSK-E40-MEGA13N-65※ | 1 | 2.5 ～ 13 | 35 | 65 | 44 | 44 | NBC13-□ | 0.45 |
| HSK-E40-MEGA13N-75※ | 75 | 54 | 55 | 0.53 | ||||
| HSK-E40-MEGA13N-90 | 90 | 69 | 44 ～ 48 | 0.62 | ||||
| HSK-E40-MEGA13N-120 | 120 | 99 | 44 ～ 63 | 0.80 | ||||
| HSK-E40-MEGA13N-150 | 150 | 129 | 1.00 | |||||
| HSK-E40-MEGA16N-65※▲ | 2 | 2.5 ～ 16 | 42 | 65 | － | 46 | NBC16-□ | 0.43 |
| HSK-E40-MEGA16N-75※ | 75 | 48 | 0.60 | |||||
| HSK-E50-MEGA6N-55※ | 1 | 0.25 ～ 6 | 20 | 55 | 27 | 35 | NBC 6-□ | 0.5 |
| HSK-E50-MEGA6N-70 | 70 | 38 | 23 ～ 39 | 0.5 | ||||
| HSK-E50-MEGA6N-100 | 100 | 64 | 23 ～ 43 | 0.6 | ||||
| HSK-E50-MEGA8N-60※ | 1 | 0.5 ～ 8 | 25 | 60 | 30 | 37 | NBC 8-□ | 0.6 |
| HSK-E50-MEGA8N-90 | 90 | 56 | 26 ～ 45 | 0.7 | ||||
| HSK-E50-MEGA10N-60※▲ | 1 | 1.5 ～ 10 | 30 | 60 | 30 | 35 | NBC10-□ | 0.6 |
| HSK-E50-MEGA10N-90 | 90 | 58 | 38 ～ 48 | 0.7 | ||||
| HSK-E50-MEGA13N-70※ | 1 | 2.5 ～ 13 | 35 | 70 | 40 | 45 | NBC13-□ | 0.7 |
| HSK-E50-MEGA13N-90 | 90 | 60 | 44 ～ 47 | 0.8 | ||||
| HSK-E50-MEGA13N-120 | 120 | 90 | 44 ～ 63 | 1.0 | ||||
| HSK-E50-MEGA13N-150 | 150 | 120 | 1.3 | |||||
| HSK-E50-MEGA16N-75※ | 1 | 2.5 ～ 16 | 42 | 75 | 48 | 52 | NBC16-□ | 0.9 |
| HSK-E50-MEGA16N-90※ | 90 | 63 | 65 | 1.0 | ||||
| HSK-E50-MEGA20N-75※▲ | 2 | 2.5 ～ 20 | 46 | 75 | － | 49 | NBC20-□ | 0.8 |
| HSK-E50-MEGA20N-100 | 100 | － | 51 ～ 54 | 1.1 | ||||
| HSK-E50-MEGA20N-130 | 130 | － | 51 ～ 68 | 1.5 |

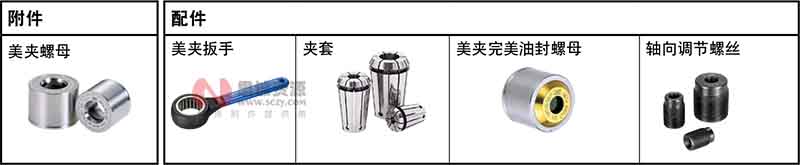

1. 附带螺母。轴向调节螺丝、夹套、扳手请另行订购。
2. 刃具调节量H是使用轴向调节螺丝时的调整量。
3. 带※的型号不能使用轴向调节螺丝。H的尺寸为最大刃具插入量。
4. 带▲的型号不能使用新倍比E型夹套。
5. 请注意: 使用时的转速受机床刚性和刃具平衡性的影响较大。
因此，请将机床转速从低速开始，缓慢调整至合适的转速。
6. 不附带内冷管。
