三坐标编程教程有哪些？精密测量设备编程步骤与操作指南

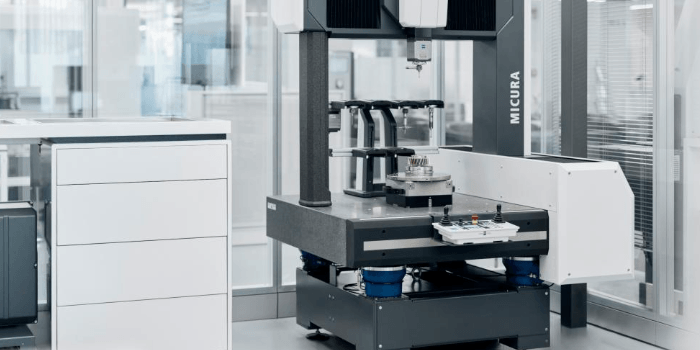

三坐标测量机编程是将工件图纸上的尺寸公差要求转化为测量机可自动执行的运动指令和数据评价规则的过程。与数控加工编程相比，三坐标测量编程的思维重心不在材料去除而在空间坐标的准确采集和几何要素的精确拟合。一套编写规范的测量程序不仅决定了测量数据的准确度，还直接关系到检测节拍、碰撞安全性和测量报告的可追溯性。对于刚接触三坐标测量机操作的工程技术人员而言，理清编程的基本框架、核心步骤和常见特征的测量策略，是从手动操作快速过渡到自动化检测的必经路径。

一、三坐标编程的基础架构与坐标系建立

1、三坐标测量编程本质上是在三维空间中定义一系列的"测量动作"和"评价逻辑"。一个测量动作由测头运动路径（从哪里移动到被测点）、测量方式（触发还是扫描）、采样参数（触发速度、逼近距离、回退距离）三个要素构成。评价逻辑则指定了如何从采集的坐标点中计算几何要素——圆的拟合方式是最小二乘法还是最小区域法，位置度评价采用哪个基准体系，这些都在程序编写阶段确定下来。三坐标测量程序的底层语言因设备品牌而各不相同，但编程逻辑和操作流程在行业中是相通的——掌握了坐标系的建立方法、测量路径的规划原则和几何评价的数学基础，在不同品牌的测量软件之间切换所需的只是界面适应的过程。

2、坐标系建立——行业中通称"找正"—是三坐标编程中基础且决定后续所有测量数据准确性的一步。三坐标测量进入任何测量程序之前，必须先建立工件坐标系与机床坐标系之间的空间转换关系。三个坐标系的层次依次递进：机床坐标系是测量机出厂时就确定的固定参考——各运动轴光栅尺的零位所在；工件坐标系是编程和测量结果输出的参考框架——其原点位置和坐标轴方向与工件图纸基准对齐；测头坐标系则定义了红宝石测球中心相对于测量机主轴参考点的偏移量，每次更换测针后必须重新标定。找正的核心操作是：在工件上选择若干个作为基准的几何特征（基准面、基准孔、基准轴线），通过实际触测这些特征的空间坐标来推算出工件坐标系与机床坐标系之间的六参数转换矩阵——三个平移量和三个旋转量。

3、测头校验是三坐标编程开始前不能跳过的准备工序。一根测针在被用于测量之前必须先经过标准球的标定——测量机用这根测针在已知直径的标准球上以多角度多方位触测二十五到五十个点，系统计算出红宝石测球的有效直径值（因触发预行程效应，有效直径值略小于红宝石球的物理直径，差值通常在几微米到几十微米之间）以及测针杆的弯曲补偿参数。测头校验的精度直接影响后续所有测量点的准确性——如果一个测球的有效直径标定偏差了一微米，测量一个内孔时这个偏差会以直径方向翻倍（两微米）的形式体现。更换测针、测针受到碰撞或每天开机后的温度稳定阶段都建议重新做测头校验。

二、测量程序的编写步骤

1、程序初始化的第一步是定义测头配置和设置安全平面。测头配置包括选择当前使用的测座角度（例如五轴测头可以设置数十到上千个角度组合）、测针编号和测针组装长度。安全平面是一个高出所有工件特征的虚拟平面——测量机在移动到下一个测量特征之前先退回安全平面高度，再平移到目标位置上方、再下降接近工件。安全平面的高度设定原则是在所有夹紧元件和工件突起特征的最上方再加几毫米到十几毫米的安全间隙——间隙过小有碰撞风险，间隙过大会增加过多的空行程影响节拍。常用的安全平面设定值，对于中等规格的桥式三坐标测量机、中等尺寸的工件而言在工件最高点上方十毫米到二十毫米之间是比较适中的一个经验区间。

2、工件坐标系的建立是程序编写的第二个关键步骤。程序中的找正指令通常以"面对准"加"轴线准"加"原点设定"的三段式结构出现：面对准——在工件的基准平面上采集四个到九个点，用最小二乘法拟合出一个平面，将测量机坐标系的某一坐标轴方向旋转到与该平面的法线方向平行；轴线准——在基准圆柱或基准轴线上采集数个截面圆（每截面六到八个点，共两到三个截面），用各截面圆的圆心连线拟合出轴线方向，将坐标系的另一坐标轴旋转到与轴线平行，完成两个方向约束后第三轴自然确定；原点设定——根据图纸要求在基准面、基准孔或基准轴线的指定位置上设定工件坐标系的原点——平面上的原点通常设在两个基准孔的圆心连线上或者一个基准孔的圆心加一个基准面的交点处。找正完成后建议将测头移动到工件坐标系的原点位置做一次目视确认——测头是否确实停留在图纸指定原点位置，简单的目视验证可消除找正错误导致后续全部测量值系统性偏移的风险。

3、逐特征编写测量指令是程序的核心构成部分。每一条测量指令至少包含以下参数：测头接近方向——从安全平面向工件表面接近的角度和方向，接近方向一般与工件被测表面的法线方向保持在三度到五度以内的夹角以保证触发精度；测量速度——触发测量通常设定在每秒五毫米到每秒二十毫米，扫描测量设定在每秒五毫米到每秒十五毫米，在标注了高精度要求的特征上降低速度参数；采样点数——对圆取六到十二个点、对平面取四到九个点、对圆柱取八到十六个点（在不少于两个截面层上分布），扫描特征则指定扫描路径和采样密度；退避距离——测头在触发后回退的距离，通常设定在一毫米到三毫米之间，足以让测头离开工件表面但又不做过长空行程。

三、常见几何特征的测量编程策略

1、圆的测量是三坐标编程中频率较高的特征类型。测量一个圆的基本策略是在圆周上均匀分布采集若干个触发点，用最小二乘法拟合出圆的几何要素——圆心坐标和直径值。测量点数的确定有两个约束：评价圆直径需要至少三个点才能确定一个圆（数学原理），评价圆心位置也需要至少三个点。工程实践中的推荐点数在六到十二个之间——少于六个点拟合结果对个别点的离群敏感度过高，多于十二个点测量节拍增加但拟合精度的边际改善非常有限。测量点的分布应尽可能均匀——六个点每六十度一个、八个点每四十五度一个——非均匀分布（如全部集中在半圆以内）会使得拟合结果对未采集到的另一半圆的形状偏差缺乏约束。对于有圆度公差评价需求的圆，点数建议取十二到二十四个点以捕获更多的圆度轮廓信息。

2、平面的测量编程策略重点在于点的分布应覆盖平面的整个区域而非集中在一角。在矩形平面上推荐在四角和中心区域各取一到两个点，确保拟合出的平面能代表整个加工区域的趋势而不是某个局部的微观平整度。如果被测平面的面积较大（比如超过一百毫米乘一百毫米），在中心趋于多点分布带来的几何覆盖优势可以让拟合后平面朝向的准确度提高数倍——因为少数单点的微观不平度在取点分布较广时被平均化而减少了平面朝向偏差。评价平面度时需要在一个平面上采集较高密度的测点——点数通常取九到二十五点——这些点在平面上均匀栅格化分布可以有效地反映平面的整体起伏形貌。

3、圆柱的测量涉及在至少两个不同的截面高度上分别采集圆截面数据——通常取两到三个截面、每截面上六到八个均匀分布的点。截面之间的间距越大、测量结果对轴线方向的估计越可靠——因为分散的截面数据使得圆心连线的角度估计算法拥有更宽的基线。圆柱测量中的常见错误是只在一段圆柱的两个靠近端采集了截面（截面间距很小）——尽管数学上也能拟合出一根轴线，但轴线方向的估计在圆柱的另一端可能误差放大数倍。对于高度达几十毫米及以上的圆柱特征，截面间隔应尽可能覆盖圆柱全高的三分之二以上。

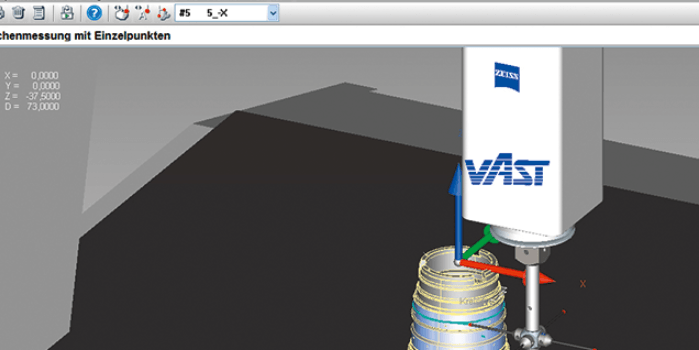

4、不规则曲线和曲面的测量需要分段或扫描策略。触发测量不规则轮廓时，将轮廓线分解为若干段直线段和圆弧段的组合并逐段提供触发点。扫描测量方式则预先在工件图纸数据的支持下设定一条扫描路径——路径由起点、若干中间引导点和终点构成，测头沿路径以恒定接触力和预设扫描速度采集密集点云数据。自由曲面的检测编程难度相对高一些——需要先在辅助软件环境中从三维模型上提取测量截面曲线，再将截面曲线导入测量程序作为扫描路径，整个过程对技术人员的软件操作熟练度有一定要求。用扫描方式测量自由曲面时的采样密度通常设定为每毫米两到五个点——兼顾轮廓捕捉足够精细化和数据量不过度膨胀的需求。

四、编程中的精度控制与路径安全优化

1、测量点数与节拍的平衡是编程中持续出现的精度控制决断点。对公差较松的特征（公差大于零点一毫米）使用低点数高速测量——圆取四到六个点即可获取圆心和直径的统计可靠结果；对公差在几微米到十几微米的关键特征采用较高点数的策略——圆取十二到二十四个点，尽可能挤出每一微米的评价可靠度。全局层面，可以在程序中将特征按公差等级分组——低精度组用高速、少点、大开距的触发参数快速跑完；高精度组用低速、多点、小采样间距的参数来仔细精测——两组的逻辑分层可以用备注的方式在测量报告上标明，方便质量人员在出现超差时精准定位是测量带来的偏差还是工件本身的问题。

2、路径安全是三坐标编程中不可触碰的红线。一个碰撞事故可能导致测头模块损坏、测针折断甚至损伤光栅尺读数系统——维修成本从数千元到数万元不等。编程中的安全策略包括：在每段测量路径的接近段设定足够的探测距离——测头从安全平面下降到距离工件表面上方三毫米到五毫米的位置先停住，然后以低速（每秒两毫米到五毫米）做最后一段接近和触发，这个"探测安全距"是防止测头高速撞上工件或夹具的核心机制。在测头从一个特征移动到另一个特征的中间移动路径上，移动高度必须高于所有障碍物的高度——安全平面的设定高度必须将夹具和工件上的所有凸出物都覆盖在内。程序编写完毕后，在首次实际运行时应以低速（每秒十毫米到每秒二十毫米）逐段验证路径无障碍后再提升到正常速度运行。

3、温度补偿与测量精度的关联在编程层面主要体现在测量时机的控制上。对于没有在线温度补偿的测量机，程序中有必要将温度敏感的长尺寸特征安排在程序的早期测量——测量机刚启动时环境温度相对稳定，随着运行时间增长机床内部电子元件和运动部件的发热可能导致局部温度梯度超过一度以上。最可靠的做法是在程序中插入温度传感器读数指令——在测量关键长尺寸之前先读取工件和光栅尺各处的温度数据并记录在测量报告中，当发生尺寸超差争议时温度数据可作为辅助溯源信息来判断温度是否提供了偏差的贡献成分。

五、编程效率提升的实用手段

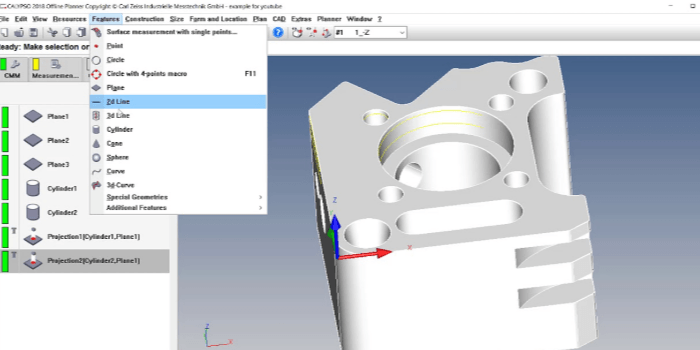

1、模板化编程是重复性测量任务提效的有效手段。当同一类型工件需要反复测量时，将首件编写的测量程序保存为模板，同类工件的后续测量只需将程序中的坐标系找正特征（基准面和基准孔的实际测量位置）重新执行一遍，其余测量特征沿用模板中的路径和评价逻辑即可。模板化程度越高，后续编程时间缩短越明显——同一个五到十特征的中等复杂度工件的首件编程可能要半小时到一小时，用模板化方式相同工件后续编程压缩到五分钟到十分钟，效率提升比较显著。三维模型的导入和脱机编程更是将编程从"占据机时"变成了"机下的独立工作"——编程人员在离线的编程环境中导入工件的三维模型、在模型上点击拾取特征、自动生成测量路径，程序调试完成后再上传到测量机实际运行，机床的有效测量工时利用率得到明显提升。

2、宏指令和变量编程为柔性化测量提供了更强的工具。在测量程序中定义变量来存储测量结果和计算中间值——例如用一个变量储存基准孔直径的实测值，后续所有与该基准孔配合的孔位评价都可以动态引用这个实测基准值而不是固定的图纸名义尺寸。测量机读取外部数据（例如从二维码或RFID标签读取的批次号、测量工序号）自动加载相应的测量子程序，免去操作者在设备控制屏前手动选择和调用的繁琐步骤。宏程序的典型应用之一是自动判定测量结果合格与否——如果所有被测量特征的偏差值均在上下限范围内则程序输出"合格"并自动生成合格报告，任一特征超差则标记该特征为红色高亮并提示操作者隔离该件。

3、程序验证和维护的规范流程是保障程序质量持续可靠的基础制度。程序首次编写完成后，应进行一次"空运行"——不装工件，仅让测量机按照程序路径空走一遍，目视验证所有移动路径上的障碍物都已被有效避开、测头角度切换过程中无意外碰撞风险。空运行通过后做一次带有参考件的"实测验证"——选择一件已知尺寸的标定工件或首件合格品，运行程序并检查产出测量报告的偏差值是否在已知偏差范围内，此步骤验证了坐标系找正、测头标定和几何评价逻辑的综合正确性。对于长期在生产线上重复使用的测量程序，建议设置定期的程序复检周期——每半年或每测量若干件后重新运行一遍参考件验证，以确保程序的测量系统漂移没有超出公差可接受范围。

以下是您可能还关注的问题与解答：

问：刚装好的三坐标测量机，编程前要做什么准备？

答：新装机或搬迁后的三坐标测量机在开始编程之前需要通过一套完整的验收和精度确认流程。先确认机床的水平调整——用精密水平仪将花岗岩工作台调至水平，四角和中心的水平度差异应控制在零点零零五毫米每米以内。然后进行测头系统的基础标定——用标准球做二十五到五十点的多角度校验，得到各测座角度下的测球有效直径和测针的弯曲补偿矩阵。最重要的一步是使用经过计量校准的长度标准件（如步距规或标准球棒）做整机精度的空间长度复检——在机床对角线和三个坐标轴的各个位置测量标准件的长度并与证书参考值对比，偏差在机床出厂标称的精度允差以内方可进入正式编程使用。这三步完成后再配合同样的标准件做温度稳定环境下的复验以建立基准记录档案。

问：不会看三维模型也能编程三坐标吗？

答：可以。在没有三维模型的情况下，编程依赖的是工件图纸上的尺寸标注和公差信息。操作者根据图纸标出基准面、基准孔、被测特征的名义几何参数和公差值，在测量软件中手动输入每个特征的位置坐标、几何类型和评价要求。这种方式编程速度比从三维模型自动拾取特征要慢——复杂工件的手动编程可能需要几小时——但编程逻辑与有模型编程完全一致，只是在特征位置和名义尺寸的输入上由软件自动变成了人工逐项录入。对于没有三维模型的图纸编程，关键的要求和技术要诀是：在纸质图纸上用记号笔标记清楚测量特征的编号顺序和每个特征对应的公差值，编程时按编号逐条录入、防止遗漏或重复。

问：扫描测量和触发测量在编程上有什么不同？

答：编程的差异集中在路径定义和参数设置上。触发测量程序定义的是离散点——指定每个触发点的空间坐标和接近方向，测量机逐点移动到目标位置、触发后记录一个坐标值。扫描测量程序定义的是一条连续路径——指定扫描的起点、终点和路径上的若干引导点，测量机沿路径以恒定的接触力和扫描速度连续采集数据，每个数据点的空间坐标和测头偏转量同步记录。触发程序的编程相对直观——在模型或图纸上点选位置即完成一个点的定义；扫描程序则需要在路径设置中额外定义扫描速度（每秒五毫米到十五毫米）、采样密度（每毫米多少个点）和滤波参数。编程思路的切换要点在于——如果偏向于尺寸公差评价（尺寸值判定），触发测量得点再少也是足够的判断信息；如果偏向于形位公差评价（轮廓度、圆柱度），扫描测量提供的密集点云则有不可替代的轮廓信息完整性。

问：怎么避免编程中常见的碰撞？

答：碰撞预防需要从编程习惯和验证机制两端下功夫。编程习惯方面——测头从一个特征移动到另一个特征的路径上不应穿过任何实体空间（工件、夹具、机台立柱），移动路径统一设置为先退到安全平面高度再平移到目标位置上方再下降接近；编程时对测头角度的切换动作安排在完全离开工件区域的安全平面高度执行，避免在测座旋转过程中测针摆动范围触及障碍物。验证机制方面——程序编写完成后先做空运行（不放工件，仅程序路径验证），空运行中全程手指悬停在急停按钮上方，发现异常运动趋势立即按下停止并检查路径逻辑；在首次带工件运行时将测头移动速率降低到常规速度的三分之一，使用进给保持功能逐段稳步通过，确认无障碍后再恢复到正常速度运行。

问：能远程编程然后传到测量机上运行吗？

答：可以，这正是在产线自动化检测中常见的作业模式，行业内称为脱机编程。脱机编程的具体做法是：在办公室的计算机上安装与三坐标测量机相同或兼容的测量软件（通常厂商提供配套的脱机编程许可证），导入工件的三维模型，在脱机环境中完成全部测量路径的编写、安全平面的设定、测头角度的规划和评价逻辑的配置。编写完成的程序保存在本地的程序文件，通过网络或可移动存储器传输到测量机的控制计算机上。上传后测量机端只需做一次测头校验和坐标系找正的在线确认即可全自动运行，省去了占据机时的手动编程环节。这种脱机编程模式对于测量任务多、机时紧张的生产场景价值比较突出。

三坐标编程是一项将机械测量学、几何数学和软件操作融为一体的技术技能。其学习路径并不需要一步到位掌握所有高级功能——从几何特征的基本测量指令入手，在掌握坐标系建立和测头校验这两个桩基工序之后，逐步叠加扫描测量、宏变量和脱机编程等进阶内容，是一条由浅入深且每一步都能带来实质效率提升的进阶路线。编程质量的衡量标准也并非程序的复杂程度，而是程序执行后的结果稳定性——程序空运行无碰撞、坐标找正精准、各特征的测量策略与公差等级匹配合理、多次运行的重复偏差优于公差带的十分之一——这些才是检验一份三坐标测量程序水平的硬指标。
