铣削夹具怎么选型？数控铣床夹具分类与装夹方式

铣削夹具的选型是数控加工工艺准备中的一个关键技术环节，选对了夹具有事半功倍的效果——工件装夹稳定、定位准确、换件效率高、加工振动小；选得不对则可能造成工件在切削力作用下微量位移、加工面产生振纹、尺寸一致性飘移甚至出现因夹紧力不当导致的工件变形报废。铣削加工的特点在于切削力方向随刀具旋转角度实时变化，铣刀与工件之间除了直接的切削抗力还有因刀具偏心或刀齿交替切入产生的周期性冲击力，这些动态力特征对夹具提出了比车削夹具更为复杂的约束要求。

一、铣削夹具的功能要求与设计原则

1、铣削夹具的核心功能可以归纳为"定位、夹紧、支撑"三要素。定位功能是保证工件在机床工作台上的空间位置与数控程序的坐标系原点建立确定的几何关系——每个被限制的自由度都应有对应的定位元件，常见的"一面两销"定位方式用底面限制三个自由度（一个移动加两个转动）、用圆柱销限制两个平移自由度、用菱形销限制一个转动自由度，实现了六自由度的完全约束。夹紧功能在定位之后施加，将被定位好的工件紧固在夹具上使其在切削力、离心力和自身重力的联合作用下不发生位置变动。支撑功能在定位点和夹紧点之间补充中间支承，防止工件在夹紧力和切削力的双重作用下产生弹性弯曲变形或薄壁部位的局部塌陷。

2、铣削夹具的设计必须优先考虑切削力的动态特性作为设计载荷的输入条件。面铣刀的轴向切削力通常指向工作台方向，有利于工件贴合定位面，通常不会成为夹具的薄弱方向。但径向切削力在铣刀切入弧的各个角度位置上大小和方向均在变化，其峰值力可能达到轴向力的百分之六十到百分之八十。夹具夹紧力和定位元件的布局应重点抵抗径向切削力的作用——夹紧力应直接指向主要的定位支承面，并且夹紧力的作用线应尽可能与径向切削力的合力方向重合或接近，从而将切削力传递给夹具本体和机床工作台而不是由夹紧机构独自承受。

3、夹紧力大小的确定是一个需要精细权衡的参数。夹紧力过小会导致加工过程中工件松动，在面铣刀断续切入的冲击载荷下尤其危险。夹紧力过大则会造成工件的弹性变形甚至塑性变形——薄壁箱体类零件在夹紧力超过临界值后产生的弹性变形量可以达到零点零三毫米到零点零一毫米，加工完成松开夹具后变形回弹，加工出的平面不再平整、孔的位置发生整体偏移。夹紧力的大小应以抵消最大切削力的安全裕量为基础，一般取切削力最大分力的一点五倍到两倍作为夹紧力设计值，在此基础上通过夹紧点位置的合理分布将夹紧力尽可能均匀地分散到较大面积的接触面上，降低局部接触应力。

二、按结构类型分的铣削夹具分类

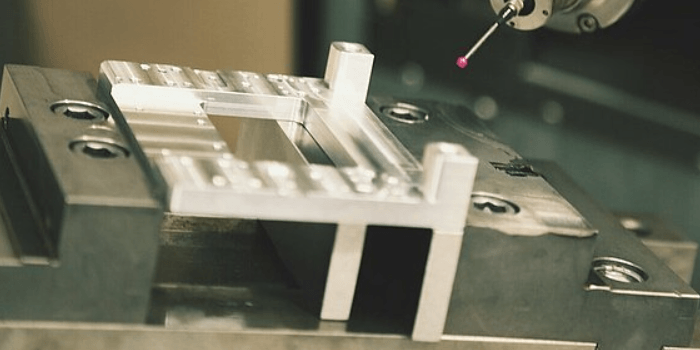

1、机用平口钳是立式数控铣床普及率较高的通用夹具类型。其基本结构由固定钳口、活动钳口、底座导轨和丝杠传动机构组成，通过旋转丝杠手柄驱动活动钳口向固定钳口合拢来实现工件的夹紧。普通型机用平口钳的钳口宽度在六十毫米到三百毫米之间、钳口开度在八十毫米到五百毫米之间、夹紧力在几十千牛到几十千牛，足以应对绝大多数中小型矩形工件的铣削需求。精密型平口钳经过钳口和导轨的精密磨削加工，固定钳口相对于底面的垂直度和平行度可以控制在零点零零五毫米到零点零一毫米以内，适用于对装夹精度有要求的零件加工。机用平口钳的一个重要使用原则是：夹持力必须作用于工件的两个相互平行的已加工面上，如果夹持面存在拔模斜度、残留飞边或粗糙铸坯表面，夹紧时工件会被挤歪而不是被紧固定位。

2、压板螺栓组合夹具是大型工件和不规则外形工件铣削中没办法绕过的装夹方案。标准压板组由台阶压板、梯形垫块、双头螺栓、法兰螺母和T型槽螺母组成，其中T型槽螺母嵌入机床工作台的标准T型槽中——常见T型槽宽度规格有十四毫米、十八毫米和二十二毫米等，对应不同尺寸机床工作台——压板通过螺母锁紧将工件压紧在工作台或垫块上。压板组合夹具的灵活之处在于压板长度、垫块高度和夹紧位置的任意组合可以适应几乎任何外形尺寸的工件。压板组使用的技术要领是：压板的后端垫块高度必须与前端压紧点等高或略高（垫块稍高可使压板的夹紧力分配后偏，保证前端压紧面不会翘起虚接触），压板螺栓的位置应靠近工件的被压紧面而非靠近垫块，这样可以获得更大的力臂比和更有效的压紧效果。

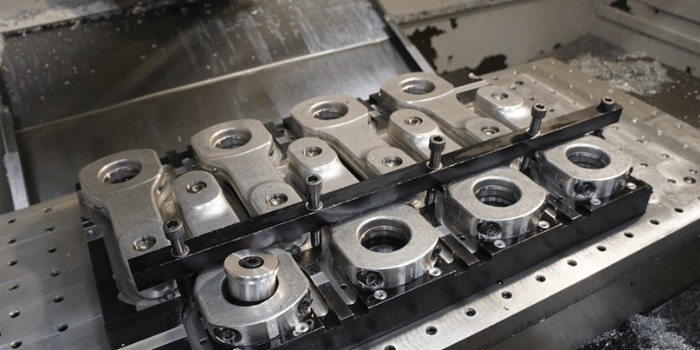

3、专用铣削夹具是根据特定工件的几何特征和批量的专门设计的固定装夹装置。一副专用铣削夹具通常由夹具体（底座）、定位元件（定位销、定位板、型面支撑）、夹紧机构（螺旋夹紧器、偏心夹紧器、气动或液压夹紧缸）、对刀元件（对刀块、对刀导套）、辅助支撑（可调支承钉或液压辅助支撑缸）等部件组成。专用夹具的定位精度可以达到零点零一毫米到零点零三毫米，远优于通用夹具，且装夹效率在批量生产中优势突出——通用夹具需要每次对工件的找正对刀，专用夹具一次对刀后整个批次只需将工件装入定位、锁紧即可开始加工。专用夹具的初期制造成本较高（视复杂程度从几千元到上万元不等），只有年产量达到一定门槛时设置专用夹具的投资回报才合理。

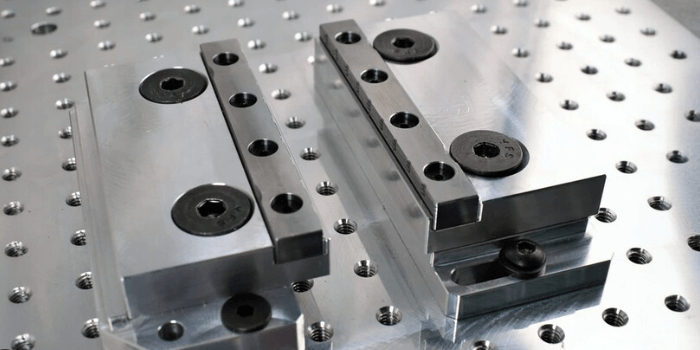

4、组合夹具是介于通用夹具和专用夹具之间的一种模块化方案。组合夹具由一系列标准化的基础件（方形、矩形和圆形基础板）、支承件（垫块、角度支座、型面支撑板）、定位件（定位销、定位盘、键槽定位块）、夹紧件（各类压板、钩形压板、快卸垫圈）、导向件（钻套、对刀块）和紧固件等标准元件通过T型槽或螺栓连接组装而成。组合夹具的组装效率虽然不低——熟练工人在一到两小时内可完成一副中等复杂度的组装——但定位精度不如整体加工的专用夹具，一般在零点零二毫米到零点零五毫米。组合夹具的突出优势在于元件可重复利用、当产品改型或订单完成后可以拆散回收到元件库中继续参与新夹具的组装，适合产品型号多、批量不大、夹具投入预算有限的车间使用。

三、按装夹方式分的夹紧方案分类

1、机械螺旋夹紧是基础且成熟的夹紧方式，依靠螺纹的螺旋升角将手轮或扳手的旋转运动转化为夹紧力。螺旋夹紧的自锁条件取决于螺纹升角和螺纹副之间的摩擦角——标准三角螺纹的螺旋升角一般小于摩擦角，满足自锁条件，切削过程中不会因振动而自行松脱。螺旋夹紧的力放大倍数通常在几十倍到上百倍之间——一个工人以正常手力（大约一百牛到两百牛）拧紧一个手柄长度的夹紧螺栓，可以在夹紧点上产生几万牛到几万牛的夹紧力。螺旋夹紧的缺点是夹紧和松开动作耗时相对较长，在频繁换件的批量生产中逐渐被液压或气动夹紧替代。

2、液压夹紧以液压油作为传力介质，通过液压缸将液压油的压力转化为夹紧力。液压夹紧系统的核心参数包括系统最高压力（一般在六兆帕到二十五兆帕之间）、液压缸活塞面积（决定了压力到夹紧力的转换比例）和夹紧点行程（决定了夹具夹紧和松开的动作幅度）。一个直径四十毫米的液压缸在十兆帕的系统压力下可以输出约几千牛的夹紧力，这个级别的夹紧力足以胜任绝大多数铣削加工场景。液压夹紧的突出优势是夹紧力可精确控制——通过调压阀设定系统压力即可实现夹紧力的定量调节，特别适合薄壁件和易变形工件的夹紧力精确控制。多缸液压夹紧系统还可以通过顺序阀和单向节流阀实现多个夹紧缸的分区按序动作——先在粗定位点施加轻预压、再在精定位面锁紧、最后辅助支撑跟进——避免一次性全面压紧导致的工件翘曲。

3、气动夹紧以压缩空气为动力源，通常使用车间压缩空气管网提供的零点四兆帕到零点六兆帕压缩空气。相比液压夹紧，气动夹紧的优势在于系统简单、成本低、无油液泄漏污染风险。但因为压缩空气的压力远低于液压系统压力，相同缸径下的夹紧力通常只有液压夹紧的几十分之一——通过增加气缸直径来弥补（一个直径八十毫米到一百毫米的气缸在零点六兆帕压力下可产生几千牛到数千牛的夹紧力）或者通过增力杠杆机构将气缸的直线运动转化为更大的夹紧力输出。气动夹紧的另一个特点是气体的可压缩性导致夹紧刚度不如液压系统——在受到较高频率的切削脉冲力时气动缸内的气柱会像弹簧一样产生微小振动，对需要高刚性装夹的精铣工序可能构成影响。

4、真空吸附夹紧是薄板类工件铣削中的特色解决方案。原理是在夹具表面加工出网格或同心圆状的真空槽，工件覆盖在槽上后启动真空泵将槽内的空气抽出形成负压，利用大气压力将工件压紧在夹具表面。在大气压差约为零点零八兆帕到零点零九五兆帕的条件下——相当于百分之八十到百分之九十五的真空度——每平方厘米的吸附面积可以产生约零点八公斤力的压紧力。一块吸附面积两百平方厘米的真空吸盘，理论总吸附力约在一百六十公斤力左右，足以抵抗平面铣削时的抬升力。真空吸附的独特优势是对薄板工件不产生集中的机械夹紧力、不引起装夹变形，是厚度在一毫米到五毫米之间的铝板、铜板和不锈钢薄板铣削的优先装夹方案。其限制条件是被吸附工件必须是平板状且底面必须有足够的密封平整度，透气性材料（如粉末冶金件、多孔陶瓷）不适用。

四、不同工件类型的夹具选型策略

1、矩形块体类零件——如机床垫块、定位板、连接座——是铣削加工中常见的规则工件类型。这类工件的基准面大多为已加工的平整表面，优先选用精密机用平口钳装夹：一个夹持方向上解决定位加夹紧，装夹节拍在三十秒以内。若工件的某个方向尺寸超出了平口钳的开口范围（如厚度大于一百毫米或宽度大于三百毫米），改用压板组合装夹方案，以工件的已加工底面为定位基准、用四到六块压板在工件四周均匀压紧。对于批量大于数千件的规则件，考虑设置专用液压夹具——四个限位块加两个液压摆动压板，工件放入定位后按启动按钮液压缸自动压紧，装夹周期压缩到五到十秒。

2、异形铸件和锻件——如汽车转向节、连杆、阀体——基准面通常由铸坯或锻坯表面和少量局部机加面混合构成。这类工件的夹具选型须以"粗基准定位、辅助支撑平衡"为基本原则。粗基准面一般选择铸件上面积较大、相对平整的分型面或顶面作为初始定位面，因为其表面存在取模斜度和微观不平度，定位精度只能控制在一到两毫米量级，需要在夹具上增设可调支撑钉或弹性辅助支撑来补偿粗基准的不确定性。在完成第一道机加工序生成精基准后，后续工序即可切换到以精基准定位的常规夹具方案。铸锻件的夹紧点应避免选在壁厚突变处（容易在夹紧力下产生裂纹）和分型面飞边处（飞边受压后不平整趋势加大），位置尽量选在加强筋的交叉节点或铸造圆角附近的厚实部位。

3、薄壁件和易变形件——如薄壁壳体、航空结构件、铝合金框架——的夹具选型中"防变形"比"防位移"更具挑战性。这类工件的壁厚通常在零点五毫米到几毫米之间，常规机械夹紧力一旦施加上去，工件的局部变形量可能达到零点零五毫米到零点二毫米甚至更高，加工完松开后回弹，成品尺寸的合格率大幅下降。应对策略是采用"多点轻夹加辅助支撑"的方案：将原本集中在两到四个点的夹紧力分散到六个到十二个甚至更多的夹紧点上，每个点的夹紧力大幅降低（降为常规夹紧力的四分之一到八分之一），总夹紧力不变但局部应力大幅下降。夹紧点之下必须设置可随动的辅助支撑——在夹紧力施加前先用弹簧支撑或液压辅助支撑缸顶住工件背面，然后从工件正面施加夹紧力，工件在两面受压的状态下刚度大幅提升、变形被有效抑制。

4、轴类和回转类零件——如电机轴、传动轴、法兰盘——在铣削键槽、扁位或端面特征时，夹持基准是轴的外圆或法兰的外圆面。这类工件的典型装夹方案是两侧同步自定心的精密中心虎钳，其左右钳口在丝杠的正反螺纹驱动下同步进给，V型或圆弧型钳口自动将圆形工件对中，可以在一次装夹中加工轴端键槽或两侧扁方。对于需要加工轴上多个周向分布的键槽或孔特征时，采用带分度功能的夹具——分度头或分度盘将轴件夹持后可以精确旋转到预设角度，夹具的分度精度一般在正负一到三弧分之间，对应在直径三十毫米的轴上圆周方向位置偏差约在半丝以内。

五、夹具选型的精度评估与验收标准

1、夹具的定位精度是选型评估的核心指标。在夹具安装到机床工作台后，用百分表或杠杆千分表沿夹具定位面全长打表检测，定位面相对机床坐标轴的平行度或垂直度偏差应控制在全长每百毫米零点零零五毫米到零点零一毫米。夹具定位面和夹紧面本身的精度等级在制造时已经确定——精密夹具的定位面平面度一般在零点零零五毫米到零点零一毫米，表面粗糙度算术平均偏差在零点四微米到零点八微米。首次使用的夹具应做一次"空装检测"——将标准检具或一件经三坐标确认过尺寸的合格工件装入夹具、按照规范夹紧力锁紧，用机床自带的测头或杠杆表检测工件上几个关键特征相对于机床坐标系的位置偏差，偏差应在夹具设计标注精度范围之内。

2、夹紧力的合理性与夹紧变形的评估是夹具验收中容易跳过的内容。在夹具对被夹持工件施加设计夹紧力后，用百分表监测工件上距离夹紧点较远位置（远离夹紧点五十毫米以上）的位移变化——如果夹紧前后该位置的变形量超过工件尺寸公差的十分之一，说明夹紧方式或夹紧力需要调整。对于薄壁件，可以采用更严格的标准——夹紧变形量控制在尺寸公差的三十分之一到五十分之一以内。在批量试加工阶段，抽取十到二十件进行全尺寸检测，用统计方法分析关键尺寸的均值和标准差——均值偏离目标值反映系统性的夹具定位偏差，标准差偏大反映夹紧一致性或工件毛坯尺寸波动对定位的影响。

3、夹具的动态稳定性——在切削力激励下的保持能力——可以通过试切削来评估。在标准切削参数下完成一到两个批次的试加工后，用扭矩扳手复检所有紧固螺钉的力矩，任何螺钉的残余力矩低于初装力矩的百分之八十说明该处的防松设计存在问题。检查夹具定位面和夹紧面是否有因切削振动引起的表面压痕或微动磨损——如果出现显著磨损痕迹，说明该处接触应力过大或此夹紧点位置不是合适的受力传递路径。在多件连续加工后测量首件和末件关键尺寸的偏差方向一致性——如果存在从首件到末件的单向漂移（渐进变大或变小），说明夹紧机构在连续使用中存在热变形或者夹紧力逐步衰减的问题。

以下是您可能还关注的问题与解答：

问：什么时候该用专用夹具，什么时候用通用夹具就够了？

答：这个决策的核心变量是年批量和装夹找正时间。年产量在数百件以下且工件外形比较简单、找正对刀一次不超过两到三分钟的，通用夹具（平口钳加压板组合）在综合成本上占优——不需要额外夹具投资。年产量在数千件到上万件以上且单件装夹找正需要五分钟以上的，专用夹具的一次性投资通常在几个月到一年内通过节省的工时回收。中间地带——年产几百到几千件——可以考虑组合夹具或者将通用夹具做局部改造（在平口钳上加装定制的定位块和钳口软爪），以较低的改造成本获得定位效率的提升。

问：铣削不锈钢和铣削铝合金时的夹紧力该怎么调？

答：调节依据是切削力的大小差异。不锈钢的单位切削力是铝合金的三到四倍——铣削奥氏体不锈钢时单位面积的切削力约在两千五百到三千五百兆帕，而铝合金仅在七百到九百兆帕左右。这意味着相同切削参数下不锈钢工件的铣削径向力可以达到铝合金的数倍，夹紧力需要相应上调。但夹紧力的增加不能线性照搬切削力的倍数，因为不锈钢加工通常采用较低的切削参数（切削速度和进给量都比加工铝时低）以保护刀具寿命——实际切削力的差距一般在一到两倍之间。更准确的策略是先确定该工序的实际切削参数对应的切削力估算值（可以通过切削力经验公式或刀具厂商提供的切削力计算软件获取），然后按切削力的一点五倍到两倍设定夹紧力基准值。

问：夹具装在工作台上要打表校验吗？

答：每次夹具重新安装到机床工作台上后都必须打表校验，这是数控加工的基本工艺纪律。即便夹具用了定位键嵌入工作台的T型槽做初步的粗定位，T型槽与定位键之间的间隙（一般在零点零二毫米到零点零五毫米之间）仍可能引入角度偏差——在夹具全长两百毫米的范围内零点零二毫米的键槽间隙即可产生约零点零零一度的角度偏差，在远离定位点三百毫米处放大为约零点零三毫米的线位移。打表校验时沿夹具定位面的两个垂直方向各走一段机床坐标行程，记录平行度和垂直度偏差，超出夹具精度允许范围的通过微调整（轻敲夹具本体或使用微调螺丝）来校正。

问：液压夹紧和手动夹紧哪种更不容易产生装夹变形？

答：液压夹紧在控制变形方面有先天优势，但前提是正确的参数设定。手动扳手拧紧的夹紧力随操作者手法差异很大——同一个人拧同一个螺栓两次夹紧力可能有百分之二十到百分之三十的波动，不同操作者之间波动可能达到百分之五十以上。夹具设计时只能按最坏情况的夹紧力设计夹紧点的分布和支撑结构，设计夹紧力偏大，实际使用时可能经常出现过大的装夹变形。液压夹紧通过调压阀设定统一的系统压力，每个夹紧缸的输出力是确定且可重复的，工艺人员选定"恰好够用且不引起超标变形"的夹紧力值后锁定调压阀，后续所有批次都按同一参数执行，装夹变形的一致性和可控性都好于手动夹紧。

问：零点定位系统能不能用在铣削夹具上？有什么限制？

答：零点定位系统可以在铣削加工中使用，且近年来的应用场景越来越广泛。其核心价值在于工件或子夹具可以在机床外完成装夹找正，然后通过零点定位接口快速安装到机床上，将机床的非切削停机时间压缩到一分钟以内。限制条件主要集中在两个方面：零点定位模块的拉紧力——单个标准模块拉紧力在几千牛到上万牛，需要根据工件铣削力的方向和量级验证模块数量和分布是否足够；零点定位模块对切屑和切削液的防护要求——铣削加工产生的大量切屑和高压切削液容易侵入零点模块的定位锥面和夹紧机构内部，造成定位精度衰减和机构卡滞，需要设置可靠的防护盖板或气密封系统来隔离污染。

铣削夹具的选型没有标准答案式的对照表可供直接套用——从工件的几何特征、材料切削力、装夹变形敏感性、批量大小到机床工作台的尺寸和T型槽布局，每个变量都在影响着夹具方案的取舍。理清这些变量之间的约束关系和优先级顺序，是高效选型的基础。铣削夹具选型本质上是在定位精度、夹紧可靠性、装夹效率和综合成本四个维度之间做场景化的权衡：单件试制以灵活性优先、批量生产以换件效率优先、精密加工以定位精度和变形控制优先——明确当前任务在这四个维度中的优先级排序，夹具选型的方向就自然浮现了。
