激光扫描仪测试要点与点云精度验证方法

激光扫描仪在逆向工程、质量检测和数字化建模领域的应用日益广泛，其测量精度和点云质量的可靠性直接关系到后续数据分析和工程判断的准确性。然而激光扫描仪的精度并非一成不变，设备出厂标定的精度参数在实际使用中可能因运输振动、环境变化和长期磨损而发生变化。因此定期对激光扫描仪进行性能测试和点云精度验证是保证测量结果可信的必要手段。本文系统介绍激光扫描仪的核心测试项目和验证方法。

一、激光扫描仪的基本性能参数与测试条件

1、激光扫描仪的核心性能参数包括单点重复精度、体积精度、扫描分辨率、最大允许误差和扫描范围等。单点重复精度反映了扫描仪对同一点进行多次测量时的读数一致性，一般要求在一倍西格玛条件下优于零点零二毫米。体积精度反映了扫描仪在有效扫描范围内的整体坐标测量准确度，通常在零点零二到零点零五毫米每米之间。扫描分辨率决定了扫描仪能够分辨的细节最小尺寸，与光斑直径和采样密度有关。

2、测试条件对精度验证结果的可靠性有重要影响。测试环境温度应控制在摄氏二十正负三度范围内，测试过程中温度波动不超过每小时两度。测试场地应无明显的空气对流和振动干扰，地面平整坚固。被测工件和环境应提前放置在测试环境中达到热平衡状态，平衡时间一般不少于两小时。测试前激光扫描仪应按设备操作手册要求进行预热，预热时间通常为十五到三十分钟。

3、测试工装和标准件的选择也是保证测试结果有效性的关键。长度基准应使用经计量检定的标准尺或标准棒，不确定度优于被校扫描仪最大允许误差的三分之一。球体基准应使用陶瓷或轴承钢标准球，球面粗糙度不大于零点零五微米，球的圆度误差不大于零点零零二毫米。平面基准应使用经过精密研磨的检验平板，平面度优于每米零点零一毫米。

二、长度测量误差的测试方法

1、长度测量误差是评价激光扫描仪精度的基础测试项目。测试时在扫描仪有效视场内放置标准尺或长度标准棒，标准尺的长度应覆盖扫描仪最大测量范围的百分之三十到八十。操作扫描仪对标准尺进行完整扫描获取点云数据，使用点云处理软件在标准尺两端面的点云中提取测量面的中心坐标，计算出两端面之间的实测长度值。

2、为确保测试结果的可靠性，应在扫描视场内的不同位置和不同方向上进行多次测量。将标准尺分别放置在扫描仪视场的中心区域、左边缘区域和右边缘区域，在每个位置进行五次以上测量取平均值。还需将标准尺分别在水平方向和垂直方向上进行扫描，检验扫描仪在不同方向上的长度测量一致性。同一测试位置各次测量结果的极差不应超过被校扫描仪重复性指标的两倍。

3、长度测量误差的计算方法是将实测长度值与标准尺标称值之差作为绝对误差。绝对误差应不大于设备出厂标定的最大允许误差值。如果测试中发现在视场边缘区域的测量误差显著大于中心区域，说明扫描仪的光学系统存在畸变问题，需要进行镜头畸变校准或调整。对于发现的规律性偏差较大问题，应联系设备供应商进行专业校准。

三、点云拼接精度与重复性验证

1、点云拼接精度是多站式激光扫描或手持式激光扫描仪的关键性能指标。拼接精度验证通常使用两种方法：标志点拼接验证和特征点拼接验证。标志点拼接验证是在被测物表面粘贴若干个编码标志点，通过相邻扫描站之间的公共标志点计算拼接变换矩阵后合并点云数据。拼接完成后比较同一标志点在不同站扫描点云中的坐标差异取差异值的均方根作为拼接精度评价指标。

2、特征点拼接验证适用于不允许粘贴标志点的文物或精密工件。在工件表面选取若干特征清晰的棱边交点或孔的中心点作为拼接参考点，软件通过迭代最近点算法完成拼接。拼接完成后在点云重合区域选取不少于十个检查点计算各检查点之间的偏差值。一般要求拼接精度优于零点零三到零点零五毫米，具体指标根据扫描仪的精度等级确定。

3、扫描重复性验证通过同一扫描仪在同一条件下对同一工件进行多次独立扫描来实现。每次扫描完成后重新设置扫描起始位置和标定环境，保证各次扫描过程相互独立。将各次扫描的点云数据与基准点云进行比对计算各次点云之间的最大偏差和均方根偏差。重复性良好的扫描仪各次扫描之间的最大偏差应小于扫描仪标称精度的两倍。

四、球体拟合精度与平面度测试

1、球体拟合精度测试使用经过精密标定的标准球作为测试对象。将标准球放置在扫描视场中的不同位置进行扫描获取球面点云数据，使用点云软件取球面点进行球体拟合计算出球心坐标和拟合球直径。拟合直径与标准球标称直径的差值反映了扫描仪的尺寸测量精度，球心坐标的重性反映了扫描仪的三维定位一致性。

2、球体拟合精度的评价指标包括拟合直径偏差和球形拟合残差两项。拟合直径偏差不应超过设备标称精度的两倍。球形拟合残差反映了各扫描点偏离拟合球面的程度，残差过大时说明扫描仪的点云噪声水平偏高。球形残差通常控制在零点零二到零点零五毫米以内。不同位置和不同扫描距离下的球形残差一致性也可以作为评估扫描仪性能稳定性的参考依据。

3、平面度测试使用经过精密研磨的检验平板，将扫描仪对检验平板表面进行扫描获取平面点云数据。使用点云软件对平面点云进行平面拟合计算各测量点到拟合平面的偏差值。平面度的测试结果可以反映扫描仪在平面测量中的系统误差。正常状态下平面度测试结果应优于扫描仪出厂标称精度。如果平面度测试结果出现明显的拱形或马鞍形分布特征说明扫描仪可能存在光学系统的像场弯曲问题。

五、测试报告的编制与精度判定标准

1、激光扫描仪精度验证完成后应编制正式的测试报告。报告内容包括测试日期、环境温度湿度记录、测试设备的型号和编号、使用的标准件类型和有效期以及各项测试的原始数据和计算结果。测试报告应按照预定的判定准则逐项给出合格不合格或需要关注的评价结论。每项测试的原始点云数据应归档保存以便在后续争议中调阅复查。

2、精度判定标准的确定应以设备出厂技术规格为基础并结合实际使用要求。对于严格计量要求的检测任务，扫描仪的精度验证标准应与被检产品的公差要求挂钩，验证标准不宜低于被测产品最小公差的五分之一或按客户要求确定。对于一般逆向建模用途，验证标准可以适当放宽但不应低于设备出厂精度的两倍。

3、测试周期根据扫描仪的使用频率和重要程度确定。每天使用的核心扫描仪建议每三个月进行一次全面精度验证，每月进行一次快速核查。偶尔使用的扫描仪可在每次重要测量任务前进行一次精度验证。扫描仪经过运输发生碰撞或跌落事故后在修复后必须进行重新验证方可恢复使用。定期测试数据的趋势分析有助于提前发现扫描仪性能的渐进式衰退，及时安排维护和校准。

以下是您可能还关注的问题与解答：

Q：激光扫描仪日常使用中是否需要每次开机都进行精度验证？

A：不需要每次开机都进行全面的精度验证。每天首次开机时可进行一次快速验证即使用标准球或标准尺在固定位置进行一次快速扫描确认关键指标在合格范围内。快速验证发现问题后再进行全面的精度验证。全面验证的周期按照设备管理要求执行即可频繁验证没有实际意义反而占用生产时间。

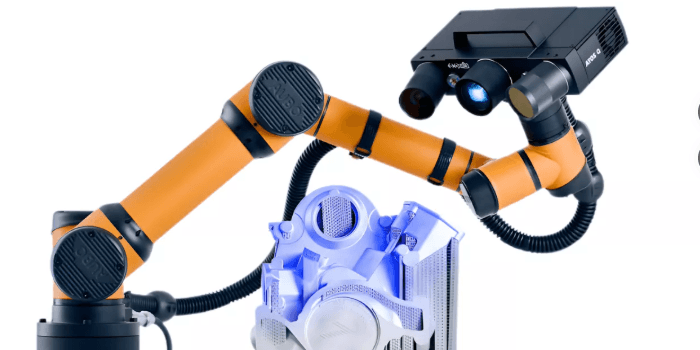

Q：手持式激光扫描仪和台式激光扫描仪的测试方法有哪些区别？

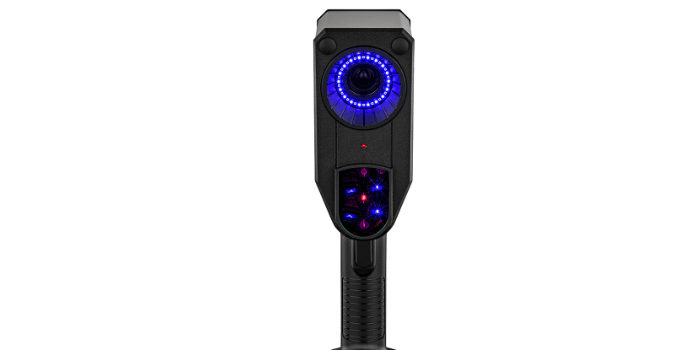

A：两者的测试项目基本相同但在拼接精度验证方面存在差异。手持式扫描仪更加依赖标志点拼接因此在验证时需要重点测试标志点拼接的稳定性。台式扫描仪通常具有旋转工作台拼接精度主要取决于转台的回转精度和标定参数。台式扫描仪在测试时应额外增加转台回转重复性的检测项目。手持式扫描仪还需要在验证手持运动的平稳性方面增加测试人手抖动对精度的影响。

Q：温度对激光扫描仪测试结果的影响有多大？

A：温度对激光扫描仪的测量结果有明显影响主要体现在光学镜组的热膨胀导致光路变化和激光器功率输出的温度漂移两个方面。实验数据表明扫描仪环境温度每变化五摄氏度长度测量误差可能增大零点零二到零点零五毫米。因此对环境温度有严格要求的测试任务必须将环境温度控制在设备要求的范围内并在测试记录中注明实际环境温度以便在结果分析时考虑温度因素。

Q：点云数据中的噪点会影响精度验证结果吗？

A：噪点会直接影响精度验证的准确性。点云数据中混有的离群噪点在拟合计算时会拉偏拟合结果导致评估值偏离真实状况。在进行精度验证前应先对点云数据进行滤波处理去除明显的离群噪点。滤波处理的基本原则是去除明显偏离主体点群的孤立点但不应过度滤波掩盖扫描仪的真实性能。点云滤波的参数应在测试报告中记录说明以便评价结果的复现和对比。

激光扫描仪的精度验证是保证测量结果可信性的基础管理工作。通过对长度测量误差、拼接精度、球体拟合精度和平面度等核心指标的定期测试，可以全面掌握扫描仪的性能状态。合理的测试周期安排和严格的测试条件控制是验证工作有效性的保障。将精度验证数据纳入设备管理体系进行趋势分析可以预测扫描仪性能的变化走向，为设备的预防性维护提供依据。
