三丰千分尺拆解教程与内部机械结构深度解析

三丰千分尺作为精密测量领域的代表性量具，其内部机械结构经过数十年的设计迭代，兼具测量精度高、操作手感好和使用寿命长的特点。对于从事精密测量和量具维护的技术人员来说，深入了解千分尺的内部结构不仅有助于日常维护保养，在千分尺出现卡滞回零不准等故障时也能够准确判断原因并实施修复。本文以三丰千分尺为对象，详细介绍拆解步骤和内部机械结构的工作原理。

一、千分尺整体结构概述与拆解准备工作

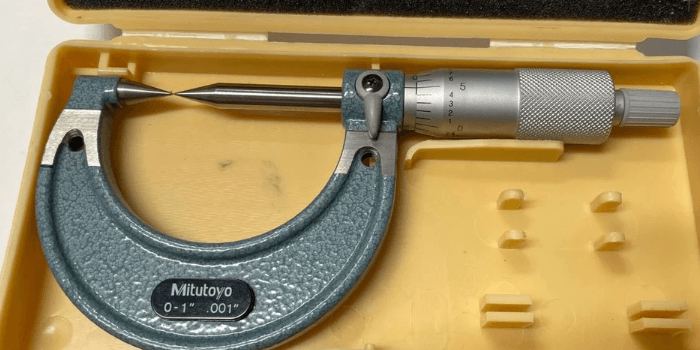

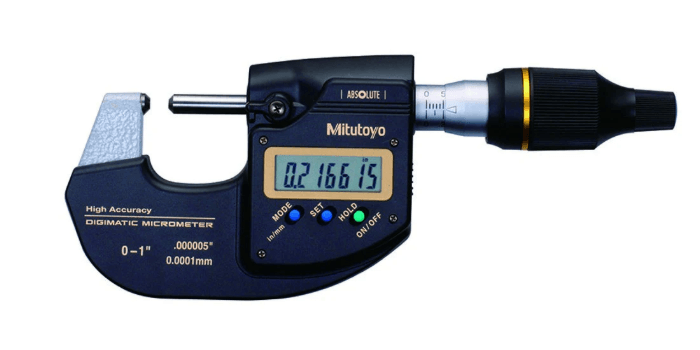

1、三丰千分尺从外部结构上可分为尺架、测砧、测微螺杆、微分筒、固定套筒、棘轮装置和锁紧装置七个主要部分。尺架是千分尺的框架结构，通常采用淬硬钢或铸铁材料制造，具有良好的刚性和热稳定性。测砧固定在尺架的一端作为测量基准面。测微螺杆是千分尺的核心运动部件，通过精密螺纹与尺架内部的螺母套配合，将旋转运动转化为直线运动。

2、拆解千分尺前需要准备合适的工具和清洁的工作环境。工具包括精密螺丝刀组、专用扳手、镊子、无尘布和无水乙醇。拆解操作应在清洁的台面上进行，铺放软垫防止零件磕碰损伤。拆解前应使用千分尺测量标准量棒记录当前示值作为后续组装的参考数据。准备好零件存放盒并按拆解顺序分类放置各零件避免混淆丢失。

3、拆解时需要注意测微螺杆螺纹副的清洁问题。千分尺在使用过程中润滑油和细小灰尘会进入螺纹副间隙，长期不清理会导致旋转阻力增大和读数精度下降。拆解过程中应特别注意螺纹副的清洁和检查，如果发现螺纹表面有明显的磨损痕迹或毛刺，说明该千分尺的测量精度已经受到影响，可能需要更换磨损零件。

二、微分筒组件的拆解与内部结构分析

1、微分筒组件是千分尺读数系统的核心，由微分筒、固定套筒和内部的锥形螺母组成。拆微分筒前先将千分尺锁紧装置松开，然后用手逆时针旋转微分筒使其与测微螺杆分离。部分三丰千分尺的微分筒通过一个定位销与测微螺杆固定，需要用镊子轻轻拔出定位销后再旋转微分筒。

2、微分筒拆下后可以看到内部锥形螺母的结构。锥形螺母与测微螺杆的螺纹段配合，其外锥面与微分筒内孔的锥面接触。当微分筒旋转时通过摩擦力带动锥形螺母一起转动，锥形螺母的转动使测微螺杆沿轴向移动。这种锥面摩擦传动方式具有自锁特性，在停止旋转后能够保持测量位置不变。锥形螺母与微分筒之间的配合间隙对千分尺的手感影响较大，间隙过大时微分筒转动出现松旷感，间隙过小时旋转阻力偏大。

3、固定套筒上刻有毫米和半毫米刻线，与微分筒上的微分刻线配合完成读数。固定套筒通常通过过盈配合固定在尺架上，一般情况下不建议拆解。如果固定套筒出现松动导致刻线位置偏移，需要使用专用工具重新压入固定套筒并校准轴线位置。固定套筒内孔壁上的导向键槽与微分筒内的导向键配合，防止微分筒在旋转过程中发生轴向位移。

三、测力棘轮机构的拆解与工作原理

1、测力棘轮机构安装在微分筒尾部，其功能是在测微螺杆与工件接触后控制测量力的大小。拆解棘轮时先用手指捏住棘轮外壳逆时针旋转将其取下，露出内部的棘轮齿轮弹簧和棘爪组件。棘轮齿轮与微分筒尾部的齿槽配合，棘爪在弹簧作用下压紧在棘轮齿轮的齿面上形成单向间歇运动。

2、当操作者旋转棘轮外壳时驱动棘轮齿轮转动，棘轮齿轮带动微分筒旋转使测微螺杆前进。测微螺杆前端接触到工件后阻力增大到一定值时，棘爪在弹簧压力下克服棘轮齿面的摩擦力开始打滑，发出嗒嗒的打滑声。此时继续旋转棘轮外壳不会继续增加测微螺杆的前进力，测量力被控制在棘轮弹簧设定的范围内。弹簧的预紧力直接影响测量力的大小，预紧力过强时测量力偏大，预紧力过弱时棘轮提前打滑导致测量力不足。

3、棘轮机构的维护重点在于清洁和弹簧检查。千分尺长期使用后棘轮齿面和棘爪上会积聚油污和磨屑，导致棘轮打滑声音异常或打滑力矩不稳定。用无水乙醇彻底清洁棘轮齿轮和棘爪表面的油污，检查弹簧有无塑性变形或断裂。棘轮机构组装后应通过与标准千分尺的手感对比来判断打滑力是否合适。

四、测砧与尺架的结构特点

1、测砧固定在尺架的一侧，其测量面与测微螺杆的测量面之间的平行度决定了千分尺的示值稳定性。三丰千分尺的测砧通常采用硬质合金材料制造，经过精密研磨后达到镜面光洁度和优于零点三微米的平面度。测砧通过压入或螺纹连接固定在尺架上，正常情况下不需要也不会拆解。如果测砧因外力撞击出现松动或测量面损坏，需要送专业维修机构处理。

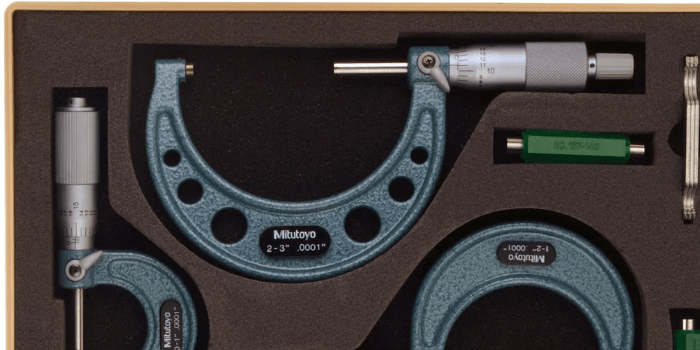

2、尺架是千分尺的骨架结构，其刚性和热稳定性直接影响千分尺的精度表现。三丰千分尺的尺架采用含碳量较高的钢材制造，经过淬火和回火处理获得较高的硬度和尺寸稳定性。尺架内部加工有用于安装测微螺杆螺母套的精密孔和用于固定套筒的定位面。尺架腹板的设计在保证刚性的前提下尽可能减轻重量，使千分尺在使用时手感适中。

3、锁紧装置安装在尺架侧面用于固定测微螺杆的位置便于读数。锁紧装置的结构形式有杠杆式和螺钉式两种。三丰千分尺多采用杠杆式锁紧装置，通过压紧杠杆后端的偏心轮使锁紧块压向测微螺杆实现锁紧。锁紧装置的维护主要是清洁偏心轮和锁紧块的接触面，保证锁紧时能够可靠固定测微螺杆而不会划伤螺纹表面。

五、组装调试与精度检查注意事项

1、千分尺组装时严格按照拆解的逆序进行操作。各零件在安装前应使用无尘布擦拭干净，螺纹副涂抹极少量专用润滑油，润滑油使用不当会影响千分尺的测量手感。锥形螺母与微分筒的配合部位不应涂油过多，以免在旋转过程中油脂被挤出污染套筒内壁。棘轮机构的弹簧在安装时应确保位置正确无偏斜。

2、组装完成后首先进行归零检查。使用洁净的无尘布擦拭测砧和测微螺杆的测量面，缓缓旋转棘轮至两测量面接触。观察微分筒零位刻线与固定套筒水平基准线是否对齐。如果零位偏移可通过调整微分筒位置或锥形螺母的配合深度进行微调。归零后使用标准量棒进行示值误差校验，分别在量程的百分之二十五百分之五十和百分之七十五处测量三次检验示值重复性。

3、使用手感调到是组装质量的最终检验标准。合格的千分尺旋转微分筒时应感觉阻力均匀无卡滞现象，棘轮打滑声音清晰干脆。锁紧装置动作

三丰千分尺作为精密测量领域的代表性量具，其内部机械结构经过数十年的设计迭代，兼具测量精度高、操作手感好和使用寿命长的特点。对于从事精密测量和量具维护的技术人员来说，深入了解千分尺的内部结构不仅有助于日常维护保养，在千分尺出现卡滞回零不准等故障时也能够准确判断原因并实施修复。本文以三丰千分尺为对象，详细介绍拆解步骤和内部机械结构的工作原理。

以下是您可能还关注的问题与解答：

Q：拆解千分尺后精度能否恢复到出厂状态？

A：拆解后精度的恢复程度取决于操作者的技术水平和零件的磨损状态。清洁和维护操作后千分尺的示值精度和手感可以恢复到接近出厂状态。但如果测微螺纹副或锥形螺母已经出现不可逆的磨损，仅靠拆解清洁无法消除磨损导致的间隙和误差。对于使用年限较长或已出现明显精下降的千分尺，拆解可作为临时维护手段但建议后续送专业机构进行大修或报废更换。

Q：拆解过程中发现螺纹副有轻微锈蚀如何处理？

A：螺纹副轻微锈蚀可以使用精密油石或铜刷蘸少量防锈油轻轻擦拭去除表面锈迹。锈蚀去除后使用放大镜检查螺纹表面有无明显凹坑或变形。如果螺纹表面仍然完好可涂抹润滑油后重新组装，组装后反复旋转使润滑油均匀分布。如果锈蚀已经造成了螺纹表面的实质性损伤应更换测微螺杆组件不建议继续使用。

Q：千分尺棘轮打滑力矩偏大或偏小怎么调整？

A：棘轮打滑力矩的大小取决于弹簧的预紧力。三丰千分尺的棘轮弹簧预紧力在出厂时已经设定好一般不需要调整。如果打滑力矩偏大可以拆下棘轮外壳取出弹簧轻轻拉伸降低弹力后再装回测试。打滑力矩偏小时检查弹簧是否已疲劳变形需要更换新的同规格弹簧。不建议通过添加垫片等方式强行调整预紧力这会使棘轮打滑力矩难以精确控制。

Q：千分尺拆解后多久需要重新校准？

A：千分尺经过拆解组装后应立即进行归零和示值校验，确认精度达标后即可投入使用。建议投入使用后一个月再进行一次复检因为新组装的零件经过一段时间的使用后配合间隙可能发生微小变化。后续按照企业的计量管理周期正常执行定期校准即可不需要因拆解过而缩短校准周期。

三丰千分尺的拆解和内部结构分析是深入理解量具工作原理和掌握维修技能的有效途径。通过系统了解微分筒锥形螺母传动机构、棘轮测力机构和尺架结构的设计特点，技术人员可以在千分尺出现常见故障时更加准确地进行诊断和处理。拆解操作本身需要细心和耐心，严格按照步骤执行、保持零件清洁和正确组装是保证修复质量的基本条件。
