平面磨床部件全解析，各部件功能及作用详解

平面磨床作为一种精密加工设备，其各个部件的协调运作对于最终的加工精度至关重要。本文将详细解析平面磨床的主要部件，深入探讨它们各自的功能和作用，并结合实际应用场景进行说明，帮助读者更好地理解和操作平面磨床。

一、床身

1、床身是平面磨床的基础部件，它就像房子的地基一样重要。它支撑着磨床的各个部件，并承受着加工过程中的各种力和振动。床身通常采用高强度铸铁材料制造，以保证其稳定性和刚性。

2、床身的结构形式多种多样，常见的有封闭式床身和开放式床身。封闭式床身具有较高的刚性和稳定性，适用于重型切削；而开放式床身则更方便操作和维护。

3、床身导轨的精度直接影响着磨床的加工精度。因此，床身导轨的制造和维护都非常重要。常见的导轨形式有V形导轨、平V导轨和燕尾导轨等。

二、工作台

1、工作台是用于安装和夹持工件的部件。它可以在床身上进行纵向和横向移动，以实现工件的进给运动。工作台的移动精度和稳定性直接影响着磨削的质量。

2、工作台的驱动方式通常有机械传动、液压传动和数控伺服传动等。数控伺服传动具有更高的精度和效率，可以实现自动化加工。

3、工作台表面通常带有T形槽，用于安装各种夹具和工件。

三、磨头

1、磨头是平面磨床的核心部件，它包含磨削砂轮和驱动电机。磨头可以在垂直方向上移动，以调节磨削深度。

2、磨头的主轴高速旋转，带动砂轮进行磨削。主轴的精度和稳定性对磨削质量至关重要。

3、磨头的进给机构可以控制磨削深度和进给速度。常见的进给方式有手动进给、自动进给和数控进给等。

四、砂轮

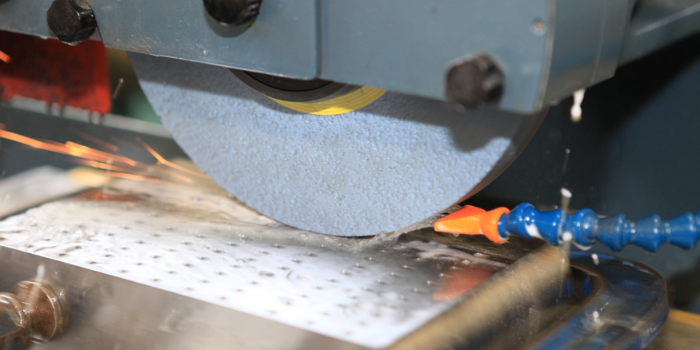

1、砂轮是平面磨床的切削工具，它由磨料、结合剂和其他添加剂混合压制而成。砂轮的选择要根据被加工材料、磨削方式和精度要求等因素综合考虑。

2、砂轮的粒度、硬度和组织是砂轮的重要参数。粒度表示磨料颗粒的大小，硬度表示结合剂的强度，组织表示磨料颗粒的分布密度。

3、砂轮的平衡非常重要，不平衡的砂轮会引起振动，影响磨削质量，甚至损坏机床。

五、冷却系统

1、冷却系统的作用是降低磨削过程中的温度，减少工件和砂轮的磨损，提高磨削效率和质量。

2、常见的冷却方式有水冷和油冷。水冷的冷却效果较好，但容易引起工件生锈；油冷的冷却效果不如水冷，但可以起到润滑作用。

3、冷却液的清洁度和浓度要定期检查和维护。

以下是您可能还关注的问题与解答：

Q：如何选择合适的平面磨床？

A：需要根据被加工工件的尺寸、精度要求、材料特性以及生产效率等因素综合考虑。

Q：如何维护保养平面磨床？

A：需要定期对磨床进行润滑、清洁、检查和调整，以保证其正常运转和精度。

Q：平面磨床的常见故障有哪些？

A：常见的故障有：振动、噪声、精度下降、表面质量差等。需要根据具体情况进行分析和排除。

平面磨床的各个部件精密配合，共同完成磨削任务。了解各个部件的功能和作用，对于正确操作和维护磨床至关重要。希望本文的讲解能够帮助大家更好地掌握平面磨床的使用技巧。
