夹具的结构设计与应用，如何满足工业加工需求

夹具在工业生产中扮演着至关重要的角色，它直接影响着加工精度、效率以及最终产品的质量。本文将深入探讨夹具的结构设计原则，以及如何根据不同的工业加工需求设计合适的夹具，并通过具体的参数和案例进行分析，帮助读者更好地理解和应用夹具技术。

一、夹具的结构组成

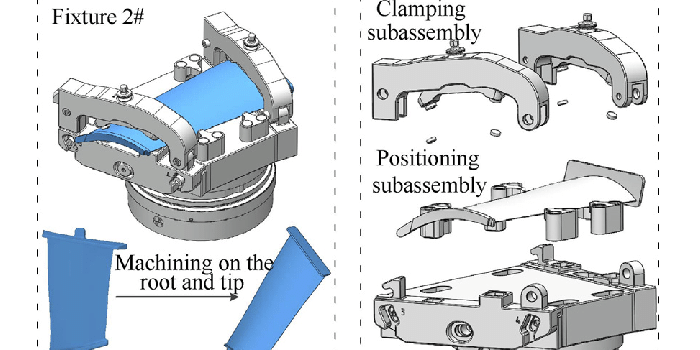

1、夹具的主体结构通常由底座、支架、定位元件、夹紧元件以及其他辅助元件组成。底座的作用是支撑整个夹具结构，支架用于连接底座和其他部件。定位元件用于确定工件在夹具中的位置，而夹紧元件则负责将工件牢固地固定，防止在加工过程中发生位移或变形。

2、根据不同的加工需求，夹具的结构也会有所变化。例如，在铣削加工中，夹具需要具备足够的刚性，以抵抗切削力引起的振动；而在焊接加工中，夹具则需要考虑焊接变形的影响，并采取相应的措施进行补偿。

3、一些特殊的夹具还会集成一些辅助功能，例如冷却、润滑、排屑等，以提高加工效率和质量。例如，在高速切削中，夹具通常会集成冷却系统，以降低刀具和工件的温度，延长刀具寿命。

二、夹具的定位元件设计

1、定位元件是夹具结构中非常重要的组成部分，它的作用是确定工件在夹具中的位置，保证加工精度。常见的定位元件包括定位销、定位块、定位板等。

2、定位元件的设计需要考虑工件的形状、尺寸以及加工要求。例如，对于形状复杂的工件，可以采用组合定位的方式，以提高定位精度。定位销的直径和位置公差通常需要控制在0.01mm以内，以保证定位精度。

3、在选择定位元件时，还需要考虑材料的耐磨性和稳定性。常用的定位元件材料包括淬硬钢、合金钢等。

三、夹具的夹紧元件设计

1、夹紧元件的作用是将工件牢固地固定在夹具上，防止在加工过程中发生位移或变形。常见的夹紧元件包括螺栓、压板、气缸等。

2、夹紧元件的设计需要考虑夹紧力的大小、方向以及作用点。夹紧力的大小需要根据工件的重量、形状以及加工力的大小来确定。夹紧力的方向应该与加工力的方向相反，以防止工件发生位移。

3、在选择夹紧元件时，还需要考虑其操作的方便性和安全性。例如，气动夹紧装置可以实现快速夹紧和松开，提高生产效率。

四、夹具的材料选择

1、夹具的材料选择直接影响着夹具的性能和寿命。常用的夹具材料包括铸铁、钢材、铝合金等。

2、铸铁具有良好的铸造性能和减震性能，适用于制造大型夹具。钢材具有较高的强度和硬度，适用于制造承受较大载荷的夹具。铝合金具有重量轻、耐腐蚀等优点，适用于制造轻型夹具。

3、在选择夹具材料时，还需要考虑其成本和加工性能。

五、夹具在不同工业加工中的应用

1、在机械加工行业中，夹具被广泛应用于车削、铣削、钻削、磨削等各种加工工艺中。不同的加工工艺对夹具的要求也不同，例如，在高速切削中，夹具需要具备更高的精度和刚性。

2、在焊接行业中，夹具用于固定待焊工件，保证焊接质量。在焊接过程中，夹具需要承受高温和焊接变形的影响。

3、在装配行业中，夹具用于固定待装配零件，提高装配效率和精度。

以下是您可能还关注的问题与解答：

Q：如何提高夹具的寿命？

A：选择合适的材料、合理的结构设计、正确的使用和维护都是提高夹具寿命的关键因素。

Q：如何选择合适的夹具？

A：需要根据具体的加工需求，考虑工件的形状、尺寸、材料、加工精度等因素，选择合适的夹具类型和结构。

Q：夹具的设计需要遵循哪些原则？

A：夹具的设计需要遵循定位准确、夹紧可靠、操作方便、安全可靠等原则。

夹具的结构设计是一个复杂而重要的过程，需要考虑多方面的因素。通过本文的介绍，希望读者能够对夹具的结构设计和应用有更深入的了解，并在实际工作中能够根据不同的加工需求设计出合适的夹具，提高生产效率和产品质量。
