如何测量三个不同位置的轴的相对位置？精准测量技巧

在工业生产中，精确测量三个不同位置轴的相对位置至关重要。本文将详细介绍如何进行此类测量，并提供一些精准测量技巧，帮助您提高测量精度。

一、理解测量目标：三个轴的相对位置

1、我们要明确，测量三个不同位置轴的相对位置，最终目的是确定它们之间的空间关系。这包括轴之间的距离、角度以及它们在三维空间中的相对排列。

2、三个轴的相对位置测量，在机械加工、装配、以及质量控制等环节都非常重要。例如，在精密机床的装配过程中，主轴、进给轴和刀具轴的相对位置直接影响加工精度。

3、理解测量目标是进行精确测量的第一步，它能帮助我们选择合适的测量方法和工具。

二、常用的测量方法

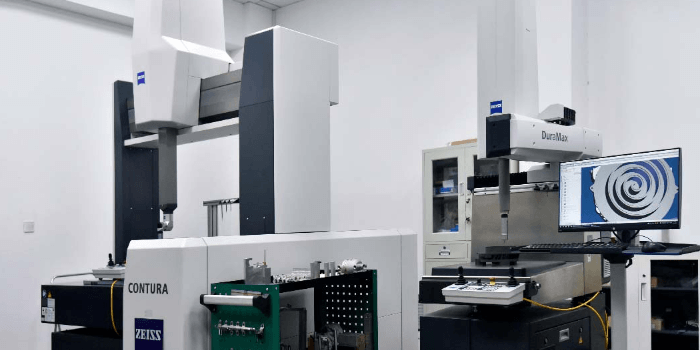

1、三坐标测量机 (CMM)：这是一种高精度测量设备，可以测量三维空间中的点、线、面等几何元素。它可以精确测量三个轴的中心坐标，从而计算出它们之间的相对位置。

2、激光跟踪仪：利用激光束进行高精度测量，可以实时跟踪轴的运动轨迹，并测量轴之间的距离和角度。这种方法适用于大型设备或需要动态测量的场合。

3、经纬仪：这是一种传统的角度测量仪器，可以测量两个轴之间的夹角。结合距离测量工具，可以间接计算出三个轴的相对位置。

三、精准测量技巧

1、基准选择：选择合适的基准对于测量精度至关重要。基准应该稳定可靠，并且易于测量。例如，可以选择设备的底座或一个已知精度的基准面作为测量基准。

2、环境控制：温度、湿度和振动等环境因素都会影响测量精度。因此，在进行测量时，应尽量控制环境条件，使其保持稳定。

3、仪器校准：测量仪器必须定期进行校准，以确保其精度符合要求。校准应该由专业的机构进行，并提供校准证书。

四、数据处理与分析

1、坐标系转换：将测量数据转换为统一的坐标系，以便进行比较和分析。常用的坐标系包括笛卡尔坐标系、极坐标系等。

2、误差分析：对测量结果进行误差分析，评估测量精度，并找出误差来源。常见的误差来源包括仪器误差、环境误差和人为误差。

3、结果表达：将测量结果以清晰、简洁的方式表达出来，例如表格、图表或三维模型。

五、案例分析：机床主轴的相对位置测量

1、以一台数控机床为例，我们需要测量主轴、X轴和Y轴的相对位置。我们可以使用三坐标测量机测量三个轴的中心坐标。

2、假设主轴中心坐标为(0,0,0)，X轴中心坐标为(100,0,0)，Y轴中心坐标为(0,100,0)。

3、通过计算，我们可以得出X轴和Y轴相对于主轴的距离均为100mm，它们之间的夹角为90度。

以下是您可能还关注的问题与解答：

Q：如何选择合适的测量方法？

A：根据测量精度要求、设备尺寸以及测量环境等因素选择合适的测量方法。例如，对于高精度测量，可以选择三坐标测量机；对于大型设备，可以选择激光跟踪仪。

Q：如何减少测量误差？

A：选择合适的基准、控制环境条件、定期校准仪器以及进行误差分析等方法可以减少测量误差。

Q：测量结果如何应用于实际生产？

A：测量结果可以用于指导设备安装、调整和维护，提高产品质量和生产效率。

精确测量三个不同位置轴的相对位置需要选择合适的测量方法和工具，并掌握精准的测量技巧。通过对测量数据进行分析和处理，可以获得准确的测量结果，并将其应用于实际生产中，提高产品质量和生产效率。
